电子线路应用电路的设计
摘要：近年来，随着现代信息化的快速发展，电子线路在很多的领域中都得到了广泛的应用，尤其是在工业生产领域中，对相关的质量检测系统进行改造与更新，进而使其成为自动化的系统，进行更加高校、准确的检测。同时，在自动化的检测系统及相关的工业生产系统中，其中经常设置相应的定时计数及报警等系统。其中所涉及到的相关的电子线路的设计等需要依据实际的应用情况进行科学、合理的设计。
关键词：电子线路；应用电路；设计
电子线路应用电路的设计需要依据其实际应用的场景、设备以及相关的功能来进行针对性的设计，据此，本文所设计的是一个30秒的定时显示的报警器，进而据此对其中的电子线路应用电路的设计方法进行准确的说明。
一、电子线路应用电路的设计步骤
（一）对相关的任务要点进行分析
在设计电子线路之前，需要对设计线路中所有的要求要点进行仔细的分析与研究，进而才能够设计出符合相关要求的电子线路，尽可能的发挥其中的作用。
（二）确定电路方案
对于整个电路而言，是由具有不同功能的多个电路进行组合而成的。因此，需要对每一部分的电路都进行准确的、符合相关标准的设计，使其符合该部分的设计要求，能够发挥自身的重要功能，以此来设计出整个电路的方案方框图。
（三）单元电路设计
依据不同单元的任务及相关的功能来对电路进行有效地设计，同时画出相关的电路原理图，通过图表的设计及有关要求，选取合适的电路中所需要的零件设备，并对相关的参数进行设计与规划。
（四）整体电路的调试
通过相关的设计及试验，在对每一部分的电路进行科学的设计与组装，待技术指标达到一定的标准之后，可以通过连接每一部分的电路来对整体的电路进行测试与修改，使其更加的符合相关的要求，进而就完成了对电路的设计。
二、30秒定时显示报警器的设计
（一）任务要求
（1）该报警器所采用的是加法计数的方式来进行控制的，从0秒开始直到30秒为止。待计数器是上显示的数字到30后就，其数字就不在增加，同时，电路就会自动的开始执行报警的命令。计数器上的重置开关的启动就会使得数字还原到0.
（2）30秒定时显示报警器中的计数范围为0-30秒。
（3）在30秒定时显示报警器中所应用的报警器的类型为蜂鸣式的报警器系统。
（4）在30秒定时显示报警器中将其中的集成电路芯片在工作时的电压设置为+5V。
（二）电路方案
依据上述的相关任务及要求，本电路是由秒脉冲发生器、30秒计数电路、译码显示电路以及报警电路这四个部分组成的，通过这四个部分的电路进行综合全面性的运行及调整，进而完成相关的电路设计与应用。
（三）单元电路设计
1、秒脉冲发生器
在电路中，秒脉冲发生器主要就是能够产生为期1秒的连续脉冲，进而将其作为计数器中的时钟脉冲，也是计数器在进行计数时的重要依据。在本方案中所应用的秒脉冲发生器的类型为555集成定时器，如图1 所示。这种类型的定时器具有较高的准确性，同时可以对器支路进行及时准确的调整，能够保证所输出的周期准确无误。

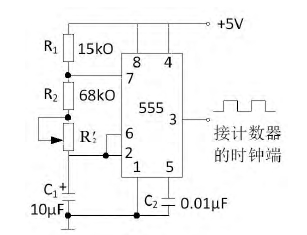

图 1 555定时器组成的秒脉冲发生器
2、计数电路
在整个电子线路中，技术电路是重要的组成部分，是对每一个时钟脉冲进行准确记录的。依据本设计时30秒的计数规格，因而该计数电路中的数字只包含了0-30。同时可以通过复位重置设计来使其数字归零，进而开始重新的计数。在技术电路中的技术功能时三十进制，据此，通常情况下都会使用2片具有预置数的十进制的计数器来进行合理的组装，进而实现技术电路的相关功能和操作，其如图2所示。

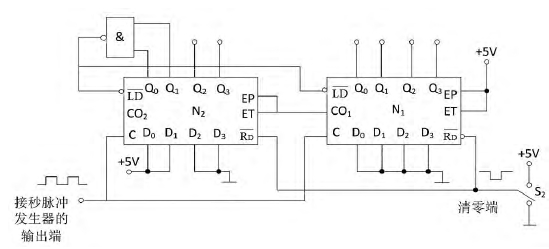

图 2 三十进制计数器
3、译码显示电路
在电子线路中的译码显示显示电路的设计是为了能够将计数器中所疾记录的三十进制的数据转化为十进制的数据，进而通过显示器来进行显示，使其能够符合大多数人的计数观念，帮助人们进行准确的计数与管理，进而在市场上得到广泛的应用。据此，在译码显示电路的设计过程中可以通过使用七段译码及相关的显示来对来对器进行科学合理的规划与完善。如图3所示，在该线路的设计过程中应用了2件译码器及2个共阴极的数码管。

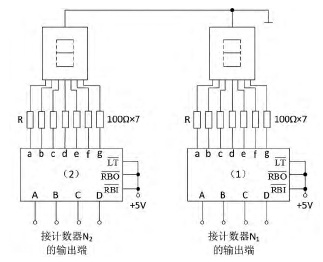

图 3 译码器及显示电路
4、报警电路
在电子线路的组成中，报警系统的线路设计是能够使得整个线路得以应用的最关键的地方。在整个电子线路中，计数器中的数字为30时，就会自动的触发报警电路，使得报警系统开始进行运行。在本方案中，所设计的报警形式为蜂鸣式，所采用的电压为5V。在显示器中的数字不是30时，报警器中所接入的是高电平，报警器不会发出任何的声音，而当显示器中的数字为30 时，报警器中所接入的电流为低电平，进而就会导致报警器中的蜂鸣器发出声音，开始报警预警。
三、结语
在电子线路应用电路的设计过程中，其最基础的需要对发生器、计数、译码显示以及报警系统这四个方面进行设计。同时，还需要依据设计前的相关要求、结合实际的应用情况来对电子线路进行科学、合理的设计，进而才能够符合人们的相关需求，在日常的工作与生活中进行高效的操作，完成相关的工作及任务。
参考文献：
[1]阎石.数字电子技术基础[M].北京：高等教育出版社，2006.
[2]袁捷.浅议555定时器原理及应用[J].硅谷，2011（8）.
