用世界技能大赛电气装置项目标准是家居智能化
日期: 2023/6/19 浏览: 3 来源: 学海网收集整理 作者: 张雪标 王娟 童亚丹
（成都工贸职业技术学院 四川成都 611731）
摘 要：世界技能大赛由世界技能组织举办，被誉为“技能奥林匹克”，是世界技能组织成员展示和交流职业技能的重要平台。电气装置是商业或家用电器装置中的线缆、线槽线管、软管、电缆桥架等进行安装，设计、安装、编程与调试的竞赛项目。
关键词：技能奥林匹克 家庭 楼宇自动化 数据通信
一、系统功能设计的总体方案
1、设计任务
某公司运用KNX系统之中的智能面板来控制经理办公室与集体办公室其中的日光灯、插座、窗帘以及排风扇。
1.2设计要求
经理办公室中安装有6212/4146SCHNEIDER智能面板，集体办公室中安装有6320 ABB智能面板。经理办公室中的面板可以显示时间，且在工作日中9：00-17：00为工作时间。在9：00时，进入工作模式，所有的窗帘会全部收起，排风扇会打开，所有日光灯会打开，所有的插座会延时2s后打开。在17：00时，解除工作模式，所有的窗帘会全部放下，排风扇会关闭，所有日光灯会关闭，所有的插座会延时2s后关闭。在工作时间期间，经理可以单独控制经理办公室内的所有电器，包括日关灯，插座，空调以及窗帘。而工作人员也可以通过集体办公室中的智能面板来控制集体办公室中的所有电器。
1.3设计思路

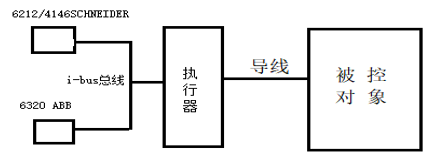

本系统主要由两个智能面板发出报文，使执行器执行相应动作来实现对日光灯、插座、窗帘、排风扇与空调的控制。
二、系统硬件设计

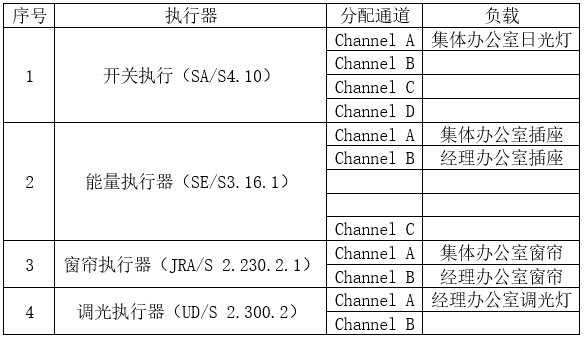

1、外部接线图
三、系统软件设计
3.1部分程序：
图3-1模块参数设置图
3-2模块群组建立
四、 调试
调试结果：
未能完全满足控制要求。大部分功能得以实现，按键几乎能够满足控制要求。但是程序并不完整，导致工作时间内办公室内排风扇未打开，一部分按键并不能控制相关电器。
参考文献
1、共青团中央学习部-《彩虹人生：奋斗的青春最美丽》-广西师范大学出版社
2、第45届世界技能大赛“电气装置项目”全国机械行业选拔赛技术文件
