无线可调多功能数字钟制作
一、项目灵感来源
在我第一年入职教师队伍的时候就当了班主任，当时班级要买个钟，我们正在讨论买什么钟的时候，大家都议论纷纷，谈起他们初中学校的那些模拟钟都感觉不满意，功能太单一，调整时间需要爬上爬下太麻烦，不美观等等。我突然想到了为何自己不做个既美观又有多功能的数字钟呢?自己的专业就是电子的，也学过编程，那就做吧！
二、项目方案制定
无线可调多功能数字钟用6个1.8寸的双色数码管作显示，以STC12C5A60S2单片机为核心，结合DS18B20、DS1302来检测周围的环境和显示当前的时间，通过光敏电阻阻值的变化来判断周围环境光线的变化，利用无线发射和接收模块来完成无线的控制，具有以下功能：
1、具有自动和手动调光功能，根据环境光线的不同，数码管的亮度也随之改变（光线越亮数码管越亮），也可通过人工调节使其达到自己想要的效果。
2、具有调色功能：红、绿、黄三种颜色的转换，手动切换。
3、具有显示万年历以及调整的功能：年、月、日、小时、分钟、秒的实时显示与可调。
4、具有掉电保存数据的功能：万年历和闹铃的时间都被保存下来，并且在掉电时万年历继续在走。
5、实时温度检测的功能：此功能可以检测周围环境的温度。
6、三个闹钟状态、时间和温度可进行翻阅、查看。
7、具有整点报时、闹铃、提醒的功能。
8、具有无线控制的功能，四个按键的功能也可以通过无线进行控制，控制距离较远，使其我们可以远距离控制。
三、项目实施
1、电源电路，此项目需要两路供电，一路是12V电源用于驱动显示，另一路是5V电源用于控制电路，所以选用的是12V的输入电源，经过7805三端稳压管后输出5V。
2、显示电路，显示电路选用的是1.8寸的共阳双色数码管。
3、驱动电路，因显示电路的数码管选择的是1.8寸的大数码管，驱动电路则需要大电流，故选用驱动芯片ULN2003结合三极管8550进行驱动。
4、控制电路，此项目的控制核心是单片机，选用的是STC12C5A60S2这款单片机，此单片机的优势在于执行指令速度快，并且自带AD采集功能，减少了外围电路。
5、时钟电路，此项目的时钟芯片选用的是DS1302芯片，此芯片可以使时钟走的很精确，最大的优势是在外电路断电的时候，可以由纽扣电池给其供电，时钟不会乱走，也不会停止。
6、温度采集电路，温度的采集选用的是DS18B20，它的采集精度很高并且控制也很容易，只需要单片机的一个I/O口。
7、无线接收电路，接收电路选择的是PT2272芯片，PT2272的地址码和发射器的地址码对应即可对其进行无线的控制，使其S1~S4的输出可控，输出端与按键的一端相连，目的是既可以进行无线遥控也可以进行手控。
8、整点报时电路，报时电路选用的是蜂鸣器，蜂鸣器控制简单方便，主要用于整点报时和闹钟。
四、项目成果及创新点

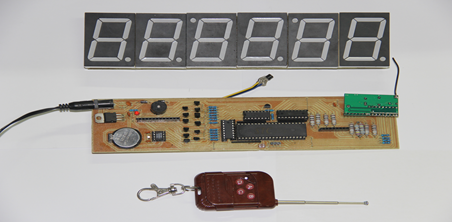

实物如图1所示：
图1

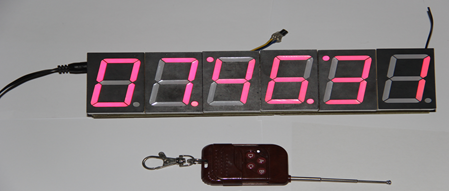

时间显示效果如图2所示：
图2
此无线可调数字钟与其它钟相比有以下优势：
1、可发光性：一般的教室里都挂有模拟钟，那么会出现一个问题，有可能在傍晚或者阴雨的天气，天会比较的暗，那么在没有开灯的情况下坐在后排的同学不能很清楚的看准时间，如果用数字钟就可以解决这个问题，因为它是发光的，越是暗的时候越是看的清楚。
2、颜色可变：上课时数字钟的颜色呈红色，可以让学生对时间有紧迫感，让他们珍惜时间。下课时钟的颜色为绿色，让学生有舒缓的心情，好好的放松。
如果是放在卧室里，可以增加卧室的色彩。
3、自动调光：数字钟会根据周围的光线强弱，自动调节数字钟的亮度，光线越强数字钟越亮，光线越暗数字钟越暗，此功能既省电、环保，又柔和了学生的眼睛。
4、万年历功能：一般的模拟钟我们只可以看到小时、分钟和秒。那么数字钟还可以另外显示年、月、日，使其信息更全。有些糊涂的学生不知道今天是几月几号那么可以通过看数字钟知道。
5、掉电时间继续在走：一般钟掉电了，那么时间肯定是不会在走了，等有了电就必须要重新调时间，因为停电的时候扰乱了时间。但是此钟在掉电的时候时间继续在走，等有电了也不需要重新调，这样可以给我们带来便利，也解决了模拟钟带来的那些不便。
6、无线可调：钟一般都挂在墙上，如果说时间不准就必须把它拿下来进行调整，那么这样会给学生带来了很大的麻烦，也会增加学生人身的危险性。如果有无线可调的功能，那么学生就不需要爬上爬下，只要轻轻按几下就可以完成时间的调整和各功能的设置，既简单又方便。
7、实时温度采集：天气多变是很正常的事，很可能早上比较暖和，下午就比较的凉，那么有些同学可能没有多大注意，有了温度的采集，相当于是一个温度计，可以实时监测此时教室的温度，大家通过看数字钟就可以知道此时的环境温度，来提醒自己应该多穿些衣服了。
8、蜂鸣器的提醒：有些学生中午需要午睡，但有些学生很有可能会睡到上课铃响，那么上课前十分钟肯定不会有状态，这样就影响了学习。如果有蜂鸣器的提醒会好很多，在下午上课前15分钟就启动蜂鸣器让其进行提醒，学生醒来后有15分钟的清醒时间，这样就不会影响学生的学习。
