康民医院信息化建设综合布线系统设计
1. 项目描述
康民医院是目前正在承建的大型综合医院。主要建筑物为门诊大楼和住院大楼，门诊大楼共计15层，长52米，宽24.2米。住院大楼22层，长65米，宽21.6米。门诊大楼和住院大楼直线间距137米。本次建设是全新大楼建设。
2. 综合布线系统设计
康民医院办公大楼弱电的综合布线系统采用开放式星型拓扑结构；信息点数均分布在医院的二栋大楼。康民医院网络：采用千兆光纤主干，千兆电缆到桌面，主干采用万兆六芯多模光纤，即考虑到线路冗余又考虑了今后的万兆扩展，接入交换机到桌面采用主流的六类双绞线，今后可扩展到千兆到桌面。
其中医院的信息点接入到接入交换机，每四层部署一个接入汇聚点，安装墙柜，接入交换机并通过光纤双链路连接到核心交换机，实现线路冗余，住院楼通过部署在一层的楼栋汇聚交换机通过光纤连接到核心交换机内。
监控使用超５类线连接。走网络传输。电话使用超５类线。
工作间实现埋管走暗线，信息面板统一安装在墙角，通过跳线连接桌面设备。楼层间使用水平桥架传输到弱电井，弱电井内部署垂直桥架，部署金属桥架的同时注意防雷接地放静电，防火等措施。
2.1 综合布线系统应具有如下的特点
2.1.1 可靠、实用性
布线系统要能够充分适应现代和未来技术发展，实现话音、高速数据通信、高显像度图片传输，支持各种网络设备、通讯协议和包括管理信息系统、商务处理活动、多媒体系统在内的广泛应用。布线系统还要能够支持其它一些非数据的通讯应用，如电话系统等。
采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、TIA/EIA及ISO论证。每条信息通道都采用专用测试仪校核线路各种电气性能，以保证质量。建筑群综合布线系统采用环形自愈式物理拓扑结构。建筑物综合布线系统全部采用星形物理拓扑结构，点到点的连接，任何一条线路故障都不影响其他线路的运行，同时也为线路维护和故障抢修提供极大的方便，从而保证了系统的可靠运行。
2.1.2 先进性
布线系统作为整个建筑的基础设施，要采用先进的科学技术，要着眼于未来，保证系统具有一定的超前性，使布线系统能够支持未来的网络技术和应用。
综合布线应用极富弹性的布线概念，所有的内网在数据传输上要求大流量，数据安全上要求最高级别的安全。
2.1.3 灵活性
布线系统对其服务的设备有一定的独立性，能够满足多种应用的要求，每个信息点可以联接不同的设备，如数据终端、模拟或数字式电话机、程控电话或分机、个人计算机、工作站、打印机、多媒体计算机、和主机等。布线系统要可以连接成包括星型、环型、总线型等各种不同的逻辑结构。
2.1.4 模块化
布线系统中除去固定于建筑物内的水平线缆外，其余所有的设备都应当是可任意更换插拔的标准组件，以方便使用、管理和扩充。
2.1.5 扩充性
布线系统应当是可扩充的，以便在系统需要发展时，可以有充分的余地将设备扩展进去。
2.1.6 标准化
布线系统要采用和支持各种相关技术的国际标准、国家标准及行业标准，这样可以使得作为基础设施的布线系统不仅能支持现在的各种应用，还能适应未来的技术发展。
2.2 综合布线系统概述

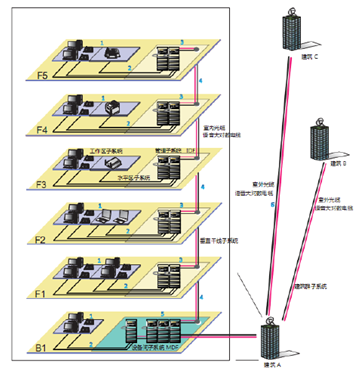

图1 康民医院信息化建设综合布线系统设计图
工作区子系统
水平区子系统
管理间子系统
垂直干线子系统
设备间子系统
建筑群子系统
结构化综合布线系统它是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的从整体角度来考虑的一种标准布线系统。
本方案从工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统、建筑群子系统等几个方面详细介绍了中联重科混凝土机械公司麓谷工业园营销大楼弱电系统项目综合布线系统的设计思路、产品选型及结构特点，采用了成熟、先进、实用的技术，进行系统的优化设计，采用模块化、开放式的结构，以适应系统的灵活组网、扩充升级的需要，实现信息共享、资源共享和科学管理。
2.2.1 工作区子系统
一个独立的需要设置终端设备的区域宜划分为一个工作区，每一个工作人员需要一个工作区，在工作区内应配置信息插座、工作区电缆和必要的适配器等设施。一个工作区服务面积应根据业主的要求确定，建筑物的性质不同，要求也不同。本次网络改造中针对办公室，会议室等功能室部署相应信息点（根据综合布线信息点位分布表）。
工作区信息点位部署单口面板，信息模块，底盒，网络跳线。面板根据现场装修环境可选择不同的颜色面板。
2.2.2 水平子系统
水平配线子系统应由工作区的网线，PVC管或者线槽，桥架等组成。
水平配线子系统应按照要求进行设计，一般宜按远期需要量布放缆线或预留在合适的地点。每一个信息插座应单独布放1对双绞电缆至楼层配线设备，配线电缆的长度不应超过90m，在能保证链路性能时，水平光缆可适当加长。
在信息点位所在的办公教室，连接信息面板的网线通过PVC管进行墙体掩埋，网线在楼层水平处使用桥架进行走线。在垂直部分使用垂直桥架走线。
2.2.3 管理子系统
管理应对设备间、交接间和工作区的配线设备、缆线、信息插座等设施按一定的模式进行标识和记录，并按下列要求进行管理。
综合布线的每一条电缆、光缆、配线设备、端接点、安装通道和安装空间等均应给定唯一的标志。标志中可包括名称、颜色、编号、字符串或其他组合。
配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料，或存储在数据库中备查。
电缆或光缆的两端均应表明相同的编号。
设备间、交接间的配线设备宜采用统一的色标区别各类用途的配线区。
配线机柜留出适当空间，供未来扩充之用。
本次弱电系统管理间主要有一楼的呼叫中心管理间和中心机房设备间。
2.2.4 垂直干线子系统
垂主干线子系统提供建筑物的主干电缆的传输连接，是综合布线系统的神经中枢，实现主配线架和中间配线架的连接。针对本弱电系统建设分析主要有两种数据类型，网络信息通过12芯多模光纤作为主干传输介质。电话数据信息通过100对通讯电缆和50对通讯电缆作为主干传输介质。所有主干线路冗余。
2.2.5 设备间子系统
设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。对于综合布线工程设计，设备间主要安装建筑物配线设备(BD)。电话、计算机等各种主机设备及引入设备可合装在一起。同时，还应预留安装相应接入设备的位置。
设备间内所有总配线设备应用色标区别各类用途的配线区。本次设备间子系统设计在楼栋的安置处，通过配置墙柜，放置所有的网络信息设备。为了保证所有线缆的有序和标示性，对进行进行配线处理。
2.2.6 建筑群子系统
建筑群子系统应由连接各建筑物之间的综合布线缆线，建筑群配线设备(CD)和跳线等组成。
建筑物之间由于距离较长，一般都选用光缆作为传输线路。多模光缆的长度不宜超过1500m，单模光缆允许适当加长，但建筑群与建筑物内的光缆总长度不宜超过3000m。本次弱电系统经过和甲方沟通，选用千兆单模光纤进行连接，同时为了保证线路的冗余，所有楼栋光纤上联必须是双链路。本次设计使用12芯单模光纤保证主干线路的冗余。
2.2.7 布线系统对电气的防护及接地的要求
（1）布线系统的周围环境存在电磁干扰时，必须采用屏蔽防护措施，抑制外来的电磁干扰。
（2）布线管道与电磁干扰源之间应保持1m以上的距离。
（3）与布线系统有关的有源设备的正极或外壳、干线电缆屏蔽层和连接的接地线均采用联合接地方式(接地电阻不大于1欧姆)。
信息统计点表如表1：

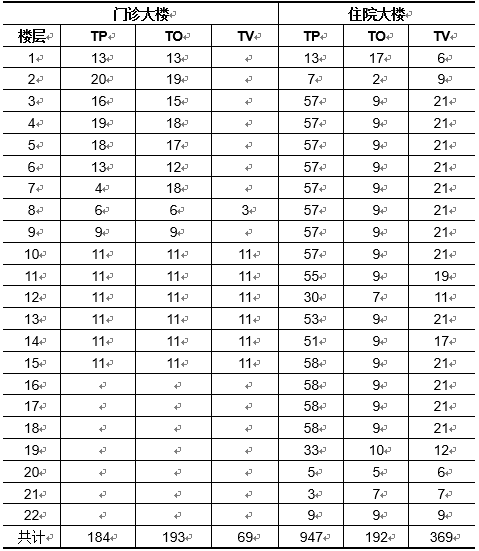

表1 信息统计点表
共计 TP：184+947=1131
TO：193+192=385
TV：69+369=438
