武陵职业学院综合布线设计方案
日期: 2019/8/18 浏览: 2 来源: 学海网收集整理 作者: 学海网
目录
1. 综合布线系统概述 1
1.1 综合布线系统的定义、特点和优点 1
1.1.1 兼容性 1
1.1.2 开放性 2
1.1.3 灵活性 2
1.1.4 模块化 3
1.1.5 扩展性 3
1.1.6 经济性 3
1.2 综合布线系统标准 3
1.2.1 国内常用标准简介 4
1.2.2 国际标准简介 5
1.2.3 美国标准简介 5
1.2.4 综合布线其他相关标准简介 7
1.3 网络互连设备 8
2. 校园网综合布线需求分析 9
2.1 设计目标 9
2.2 校园网网络拓扑结构 10
2.3 校园网信息点分布说明 10
3. 总体系统设计方案 11
3.1 工作区子系统的设计 11
3.1.1 工作区子系统选择 11
3.2 水平子系统的设计 12
3.2.1 水平子系统选择 12
3.3 管理子系统设计 13
3.3.1 管理子系统选择 13
3.4 垂直干线子系统设计 13
3.4.1 垂直干线子系统选择 13
3.5 设备间子系统设计 14
3.5.1 设备间子系统设计选择 14
3.5.2 设备间环境注意要求 15
3.6 建筑群子系统 15
3.7 防雷 16
3.7.1 设计依据及原则 16
3.7.2 接地保护 16
4. 线槽及线缆布设要求 17
4.1 安装前注意事项 17
4.2 符合规范化标准 17
4.3 线槽线缆布设要点 17
5. 综合布线测试与验收 18
5.1 综合布线测试标准 18
5.2 双绞线验收测试标准 18

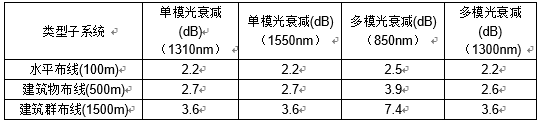

5.3 光缆测试 20
5.4 对测试仪表的性能和精度要求 21
5.5 测试程序 22
5.6 测试结果应报告的内容 22
5.7 工程验收步骤及方法 22

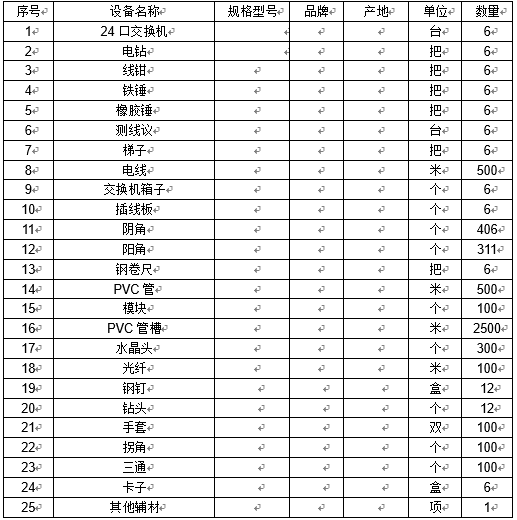

5.8 新综合教学楼综合布线系统设备清单 23
1. 综合布线系统概述
1.1 综合布线系统的定义、特点和优点
综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来发展起来的多学科交叉型的新型研究领域。随着计算机技术、通信技术、控制技术与建筑技术的发展，综合布线系统在理论和技术方面也不断得到提高。
目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。我国《智能建筑设计标准》（GB/T 50314-2000）中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。
上述的定义通常被称为是建筑物与建筑群综合布线系统。按照《建筑与建筑群综合布线系统工程设计规范》（GB/T 50314-2000）的定义，它包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。
这里要注意区分一下综合布线和综合布线系统这两个基本概念：综合布线只作为一个概念而存在，综合布线系统则是一种解决方案或者是一种布线产品。两者既密不可分，又有所区别。
与传统的相比较，综合布线系统有着许多优越性，是传统布线所无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、模块化、扩展性、和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。综合布线系统与传统布线系统的性能价格比，如图1-1所示。

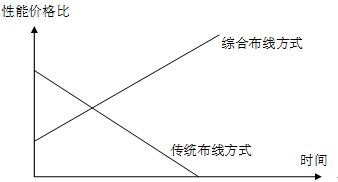

图1-1 综合布线系统与传统布线系统性能价格比
1.1.1 兼容性
综合布线系统的首要特点是它的兼容性。所谓兼容性指它自身是完全独立的，与相关的应用系统相无关，可以适用于多种应用系统。能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代未来技术的发展。
过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往采用不同厂家生产的电缆、配线插座以及接头等。例如，用户交换机通常采用双绞线，计算机系统通常采用粗铜轴电缆或细铜轴电缆。这些不同的设备使用不同配线材料，而连接这些不同配线的插头、插座也各不相同，彼此不兼容。造成一旦需要改变终端设备或设备位置时，就必须铺设新的缆线，以及安装新的插座和插头。
综合布线系统则可将语音、数据与监控设备等信号经过统一的规划的设计，采用相同的传输媒体、信息插座、互连设备、适配器等，把这些不同信号综合到一套标准的布线中进行传送。由此可见，这种布线比传统布线大为简化，可节约大量的物资、时间和空间。
在使用时，用户可不用定义某个工作区的信息插座的具体应用，只把某种终端设备（如个人计算机、电话、视频电话等）插入这个信息插座，然后在交接间和设备间的配线设备上做相应的接线操作，这个终端设备就被接入到各自的系统中。
1.1.2 开放性
所谓开放性是指它能够支持任何厂家生产的任何网络产品，支持任何网络结构，如总线形、星形、环形等。在传统的布线方式下，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输媒体。如果更换另一设备，那么原来的布线就要全部更换。对于一个已经完工的建筑物，这种变化是十分困难的，需要增加很多投资。
综合布线系统由于采用开放式体系结构,符合各种国际上现行的标准,因此它几乎对所有著名厂商的产品都是开放的,如计算机设备、交换机设备等；并对相应的通信协议也是支持的，如ISO/IEC 8802-3，ISO/IEC 8802-5等。
1.1.3 灵活性
所谓灵活性是指任何的信号点都能够连接不同类型的设备，如计算机、打印机、终端、服务器、显示器等。而传统的布线方式是封闭的，其体系结构是固定的，若要迁移或增加设备，则相当困难而麻烦，甚至是不可能的。
综合布线系统采用标准的传输缆线和相关连接硬件，模块化设计，因此所有通道是通用的。在计算机网络中，每条通道可支持终端、以太网工作站及令牌环网工作站，所有设备的开通及更改均不需要改变布线，只需要增减相应的应用设备以及在配线架上进行必要的跳线管理即可。另外，组网也可灵活多样，甚至在同一房间为用户组织信息流提供了必要条件。
系统中任一部分的连接都是灵活的，即从物理接线到数据通讯、语音通讯、智能控制设备之间的连接都不受或极少受物理位置和这些设备类型的限制，这样一来减少了对传统管路的需求，信息口设备合理，可即插即用，同时提供了一种结构化的设计来实现与管理这一系统。
1.1.4 模块化
所有用于连接设备的适配件都是积木式的标准件，不需要掌握很多有关这些领域的专门知识，就能够连接这些设备。模块化结构设计使得用最小的附加布线与变化(如果需要的话)就可实现系统的搬迁、扩充与重新安装。
1.1.5 扩展性
实施后的结构化布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入。
由于系统的所有基础设施（材料、部件、通讯设备）都采用国际标准，因此，无论计算机设备、通讯设备、智能控制设备随技术的发展，将来都可能很方便地将其连接到楼宇自动化系统中去。那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。
1.1.6 经济性
所谓经济性是指一次性投资，长期受益，维护费用低，使整体投资达到最少。综合布线系统比传统布线更具经济性，主要是综合布线系统可适应相当长时间的用户需求，而传统布线改造则很费时间，耽误工作，造成的损失更是无法用金钱计算。
上述介绍了综合布线系统的六大主要特点，与传统布线系统相比，综合布线系统还具有以下优点。
（1）结构清晰，便于管理维护。传统的布线方法，对各种不同设施的布线分别进行设计和施工，如电话系统、消防与安全报警系统、能源管理系统等都是独立进行的。一个自动化程度较高的大楼内，各种线路特别复杂，造成整个系统管理困难，布线成本高，功能不完善，并不能适应形势发展的需要，综合布线系统就是针对这些缺点而采取的标准化的统一材料、统一设计、统一施工安装，做到了结构清晰，便于集中管理和维护。
（2）我便于扩展，便于管理维护。综合布线系统采用的冗余布线和星形结构的布线方式，既提高了设备的工作能力，又便于用户扩充。虽然传统的布线所使用的线材比综合布线的线材要便宜，但在统一的情况下，可统一安排线路的走向，统一施工，这样就减少了用料的施工费用，也减少了布线时占用大楼空间。
（3）灵活性强，适应各种需求。由于统一规划、设计、施工，使综合布线系统能适应各种不同的需要，操作起来非常灵活，例如，一个标准的插座，既可接入电话，又可用于连接计算机终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
1.2 综合布线系统标准
综合布线系统的建设通常要遵守相应的标准的规范。随着综合布线系统技术的不断发展，与之相关的综合布线系统的国内和国际标准也更加规范化、标准化和开放化。国际和国内的各标准化组织都在努力制订新的布线标准，以满足技术和市场的需求，标准的完善又会使市场更加规范化。
1.2.1 国内常用标准简介
1．国家标准
国家标准《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）、《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312-2000）于1999年底上报国家信息产业部、国家建设部、国家技术监督局审批，并于2000年2月28日发布，2000年8月1日开始执行。与YD/T.926相比，新标准确定了一些技术细节。这两个标准只涉及到100MHz 5类布线系统的标准，对于超5类布线系统以上的布线系统没有涉及。
2．行业标准
1997年9月9日，我国通信行业标准《大楼通信综合布线系统》（YD/T.926）正式发布，并与1998年1月1日起正式实施。2001年10月19日，由我国信息产业部发机上了我国通信行业标准《大楼通信综合布线系统》（YD/T.926-2001）第二版，并于2001年11月1日起正式实施。
3．协会标准
中国工程建设标准化协会参考北美的综合布线系统标准（EIA/TIA 568）于1995年颁布了《建筑与建筑群综合布线系统工程设计规范》（CECS 72:95）。这是和国第一部关于综合布线系统设计的设计规范。
经过几年的实践和经验总结，并广泛征求建设部、原邮电部和原广电部等主管部门各专家的意见后，该协会在1997年颁布了新版《建筑与建筑群综合布线系统工程设计规范》（CECS 72:97）和《建筑与建筑群综合布线工程施工及验收规范》（CECS 89:97）。该标准积极采用国际先进经验，与国际标准ISO/IEC 11801:1995（E）接轨，增加了抗干扰、防噪声污染、防火和防毒等多方面的内容，对旧版本有了很大程度的完善。
现行国内常用标准如表1-1所示。

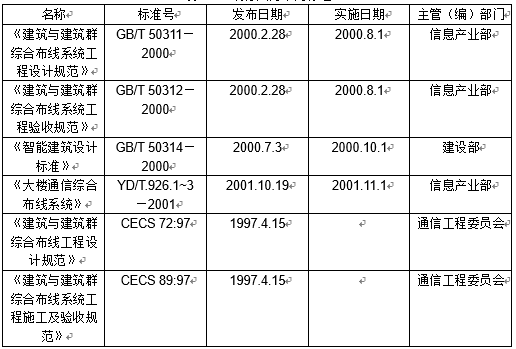

表1-1 现行国内常用标准
1.2.2 国际标准简介
1．ISO/IEC 11801
国际标准ISO/IEC 11801是联合技术委员会ISO/IEC JTC1的SC 25/WG 3工作组在1995年制订发布的，这个标准把有关元器件和测试方法归入国际标准。
该标准目前有1995、2000和2000+（草案）等3个版本。
ISO/IEC 11801的修订稿ISO/IEC 11801:2000（见表1-2）修正了对链路的定义，还规定了永久链路和通道的等效远端串扰、综合近端串扰、传输延迟，而且也提高了近端串扰等传统参数的指标。
表1-2 现行国际标准
名称 标准号 批准发布日期 批准发布组织
《信息技术—用户房屋综合布线》 ISO/IEC 11801:2000 2000.7.18 国际标准化组织
此外，ISO/IEC即将推出版本ISO/IEC 11801:2000+。这个新规范将定义6类、7类布线的标准，将给布线技术带革命性的影响；同时，新版本将把5类D级的系统按照超5类重新定义，以确保所有的5类系统均可运行千兆以太网。更为重要的是，6类和7类链路将被定义。布线系统的电磁兼容性（EMC）问题也将在新版中得到考虑。
2．IEC 61935（草案）
这个标准定义了实验室和现场测试的比对方法。定义了布线系统的现场测试方法，以及跳线和工作区电缆的测试方法。该标准还定义了布线参数、参考测试过程，以及用于测量ISO/IEC 11801中定义的布线参数所使用的测试仪器的精度要求。
1.2.3 美国标准简介
EIA/TIA标准主要包括以下内容：
568（1991）商业建筑通信布线标准
569（1990）商业建筑电信布线路径和空间标准
570（1991）居住和轻型商业建筑标准
606（1993）商业建筑电信布线基础设施管理标准
607（1994）商业建筑中电信接地及连接要求
1．EIA/TIA-568
1991年7月，由美国电子工业协会/电信工业协会发布了ANSI/EIA/TIA-568，即“商务大厦电信布线标准”，正式定义发布综合布线系统与相关组成部件的物理和电气指标。
1995年8月，ANSI/EIA/TIA-568-A出现，TSB40被包括到ANSI/EIA/TIA-568的修订版本中，同时还附加了UTP的信道在较差的情况下布线系统的电气恨性能参数。
自从ANSI/EIA/TIA-568-A发布以来，随着更高性能产品的问世和市场应用需求的改变，对这个标准也提出了更高的要求。委员会也相继公布了很多的标准增编、临时标准，经及技术公告。为简化下一代的568-A标准，TR42.1委员会决定将新标准分成3个部分。每个部分都与现在的568-A章节有相同的着重点。
ANSI/EIA/TIA-568-B.1：第一部分，一般要求。该标准目前已发布，它最终将取ANSI/EIA/TIA-568-A。这个标准着重于水平和主干布线拓扑、距离、介质选择、工作区连接、开放办公布线、电信与设备间、安装方法以及现场测试等内容。它集合了TSB67、TSB72、TSB75、TSB95、ANSI/EIA/TIA-568-A-2、ANSI/EIA/TIA-568-A-3、ANSI/EI/TIA-568-A-5、ANSI/EIA/TIA-729等标准中的内容。
ANSI/EIA/TIA-568-B.2：第二部分，平衡双绞线布线系统。这个标准着重于平衡双绞线电缆、跳线、连接硬件的电气和机械性能规范以及部件可靠性测试规范、现场测试仪性能规范、实验室与现场测试仪比对方法等内容。它集合了ANSI/EIA/TIA-568-A-1和部分ANSI/EIA/TIA-568-A-2、NSI/EIA/TIA-568-A-3、ANSI/EIA/TIA-568-A-4、ANSI/EIA/TIA-568-A-5、IS729、TSB95中的内容。
ANSI/EIA/TIA-568-B.2.1：它是ANSI/EIA/TIA-568-B.2的增编，是目前第一个关于6类布线系统的标准。
ANSI/EIA/TIA-568-B.3：第三部分，光纤布线标准。这个标准定义了光纤布线系统的部件和性能指标，包括光缆、光跳线和连接硬件的电气与机械性能要求，可靠性测试规范，现场测试性能规范。该标准将取代ANSI/EIA/TIA-568-A中的相应内容。
2．EIA/TIA-569-A：商业建筑电信通道和空间标准
1990年10月公布，它是加拿大标准协会和电子行业协会共同努力的结果。目的是使支持日以电信介质和设备的建筑物内部和建筑物之间设计和施工标准化，尽可能地减少对厂商设备和介质的依懒性。
3．EIA/TIA-570-A：住宅电信布线标准
EIA/TIA-570-A主要是订出新一代的家居电信布线标准，以适应责令及将来的电信服务。标准提出了有关布线的新等级，并建立了一个布线介质的基本规范及标准，主要应用支持语音、探头、警报及对讲机等服务。标准主要用于规划新建筑，更新增加设备，单一住宅及建筑群等。
4．EIA/TIA-606：商业建筑电信基础设施管理标准
该标准的起源是EIA/TIA-568、EIA/TIA-569标准，在编写这些标准的过程中，委员会试图提出电信管理的目标，但是很快发现管理本身的问题应予以标准化，这样TR41.8.3管理标准开始制订了。这个标准用于对布线和硬件进行标识。目的是提供与应用无关的统一管理方案。
EIA/TIA-606标准的目的是提供一套独立于应用之外的统一管理方案。与布线系统一样，布线的管理系统必须必须独立于应用之外，这是因为在建筑物的使用寿命内，应用系统大多会多次变化。这套管理方法可以使系统移动、增添设备以及更改更加容易、快捷。
5．EIA/TIA-607：商业建筑物接地和接线规范
制订这个标准的目的是在了解要安装电信系统时，对建筑物内的电信接地系统进行规划设计和安装。这支持多厂商、多产品环境及可能安装在住宅的接地系统。
现行美国常用标准如表1-3所示。
表1-3 常用标准
名称 标准号 批准发布日期 批准发布组织
《商务建筑物电信布线标准》 ANSI/EIA/TIA 568A 2000.5.22 TIA长途电信工业协会（美国）
《电信通道和空间的商业建筑物标准》 ANSI/EIA/TIA 569 1990.10 电子工业协会（美国）
《非屏蔽双绞线布线系统传输性能现场测试规范》 ANSI/EIA/TIA TSB-67 1994.9.20 电子工业协会（美国）
1.2.4 综合布线其他相关标准简介
1．防火标准
线缆是布线系统防火的重点部件，国际上综合布线系统中电缆的防火测试标准有UL 910和IEC 60332，国内与建筑物综合布线防火方面的设计相关的标准有：《高层民用建筑设计防火规范》GB 50045－95（1997年版）、《建筑设计防火规范》GBJ 16－87、《建筑室内装修设计防火规范》GB 50222－95。
2．机房及防雷接地标准
机房及防雷接地标准可参照以下标准：
《建筑物防雷设计规范》GB 50057－94
《电子计算机机房设计规范》GB 50174－93
《计算机场地技术要求》GB 2887－2000
《计算机场站安全要求》GB 9361－88
《防雷保护装置规范》IEC 1024-1
《商业建筑电信接地和接地要求》J-STD-607-A
3．智能建筑和智能小区相关标准与规范
在国内，综合布线的应用可分为建筑物、建筑群和智能小区。许多布线项目就与智能大厦集成项目、网络集成项目和智能小区集成项目密切相关，因此，集成人员还需要了解智能建筑及智能小区方面的最新标准与规范。目前信息产业部、建设部都在加快这方面标准的起草和制订工作，已经出台或正在制订中的标准与规范如下：
《智能建筑设计标准》GB/T 80314－2000推荐国家标准，2000年10月1日起施行
《智能建筑弱电工程设计施工图集》97X700，GJBT-471 1998年4月16日施行
《城市住宅建筑综合布线系统工程设计规范》CECS 119:2000
《城市居住区规则设计规范》GB 50180－93
《住宅设计规范》GB 50096－1999
《用户接入网工程设计暂行规定》YD/T 5032－96
《中国民用建筑电气设计规范》JGJ/T 16－92
《绿色生态住宅小区建设要点与技术导则》（试行）
《居住小区智化系统建设要点与技术要求》CJ/T 174－2003
另外，还有一些地方标准和规范。
1.3 网络互连设备
1．中继器
信号在网络媒体上传输时会因损耗发生衰减，衰减到一定程度便导致信号失真，因此需要一个能够连续检测放大信号的底层连接设备，这就是中继器。中继器直接连接到电缆上，驱动电流传送，无须了解帧格式和物理地址，随时传递帧信息。因此，中继器就是一个物理层的硬件设备。
2．集线器
集线器（Hub）是一种特殊的中继器，不同之处在于集线器是多端口的中继器，可使连接的网络之间到不干扰，若一条线路或一个结点出现故障，不会影响其他调和的正常工作。目前主流的集线器带宽主要有10Mb/s10/100Mb/s自适应型和100Mb/s三种，端口主要有8口、16口、和24口等。
3．网卡
网卡是计算机与网络相连的接口设备。网卡可以接收并拆分网络传入的数据报，组装并传送计算机传出的数据报，转化并行与串行数据，产生网络信号，利用缓存区对数据进行缓存和存取控制。在接收数据时，网卡识别数据头字段中的目的地址，依据驱动器程序设置的标准判断该数据是否合法，若数据满足接收条件即合法，则向CPU发出中断信号，若目的地址禁止状态则丢弃数据报。CPU收到中断信号后产生中断，由操作系统调用程序接收并处理数据。新型的网卡采用并行机制，将整帧处理在确定帧地址后即开始转发数据，当网卡读完第一数据帧的最后字节后，CPU就开始处理中断并转移数据。
4．网桥
风桥同中继器一样是连接两个网络的设备，用于扩展局域网，可以将地理位置分散或类型互异的局域网互联，也可以将一个大的单一局域网分割在多个局域网。风桥的特殊之处在于内部的逻辑电路可以随机监听网络信息并控制网络通信量，不会转发干扰信息，从而保证了整个网络的安全。风桥是数据链路层的存储转发设备，由于数据链路层分为逻辑链路控制层（LLC）和媒体访问控制层（MAC）两层，风桥工作在MAC子层，因此风桥连接的网络必须在LLC子层以上使用相同的协议。
5．交换机
交换机也被称为交换式集线器，它的外观类似于多端口的集线器，每个端口连接一台计算机，负责在通信网络中进行信息交换。交换机与集线器存在着许多不同的特性。首先，集线器工作在OSI第1层（物理层），而交换机工作在OSI的第2层（数据链路层）。其次在工作方式上，集线器采用广播方式发送信号，很容易产生网络风暴，对规模较大的网络的性能有很大的影响。而交换机工作时，只在源计算机和目的计算机之间互相作用而不影响其他计算机，当目的计算机不在地址表中时才采用广播方式转发数据，并在数据到达目的地后及时扩展自身的原有地址表，因此能够在一定程度上隔离冲突，有效防止网络风暴产生。
6．路由器
路由器是在网络层实现互联的设备，能够对分组信息进行存储转发，路由器需要确定分组从一个网络到任意目的网络的最佳路径，因此具有协议转换和路由选择功能。路由器不关心所连接网络的硬件设备，但要求运行软件要与网络层协议一致，因此多用于异种网络互联和多个同构网络互联。
路由器为了实现最佳路由选择和有效传送分组，必须能够选择最佳的路由算法。路由表的存在支持了路由器的这种功能，表中保存了各条路径的各种信息供路由选择时使用，包括所连接各个网络的地址，整个网络系统中的路由器数目和下一个路由器的IP地址等。路由表可以在系统构建时根据配置预先由管理员设定，在系统运行过程中不会改变，也可以由路由器在路由协议支持下根据系统运行状况自动调整，计算最佳路径。
7．防火墙
网络互联使资源共享成为可能，但共享的数据可能是机密的信息也可能是危险的病毒，这就需要一种技术或者设备，使进入网络的数据都是必要的，而输出网络的数据不会有安全隐患，防火墙正是解决这个问题的方法，防火墙
的名字形象地体现了它的功能，传统的防火墙是在两个区域之间设置的关卡，起隔离或阻隔的作用，而网络中的防火墙则被安装在受保护的内部网络与外部网络的连接点上，负责检测过往的数据，将不安全的数据拦截下来，只允许那些合法的安全的数据通过。
2. 校园网综合布线需求分析
2.1 设计目标
武陵职业学院校园网工程建设，将达到以下目标：
1.构架千兆校园网主干，实现新综合教学楼、教学楼、办公楼、实验楼、餐厅、学生学生楼、家属楼群的互联。
2.每个教室、实验室、办公室、家属楼、宿舍均可实现100M的校园网接入，实现信息资源的充分共享。 学校领导、老师、学生可以随时随地进入校园网获取校园网信息。
3.校园网将采用10M光纤接入中国电信网络。
4.校园网将设置WWW服务、FTP服务、E-MAIL服务、VOD服务。
5.校园网必须安装内容过滤器，以过滤网站不良信息。
6.校园网将建立一个OA系统，以便于学校无纸化办公。
7.校园网将构建一个完整的网络防毒系统，以有效地杜绝病毒的传播。
8.校园网必须能进行全网的智能化管理，使系统管理员能够方便、高效地实现网络管理。
9.校园网的建设必须为以后网络建设预留发展和扩容的空间。
10.要求全网的交换机设备必须采用同一厂家的产品，服务器也统一品牌。全网综合布线产品必须全部统一。
2.2 校园网网络拓扑结构

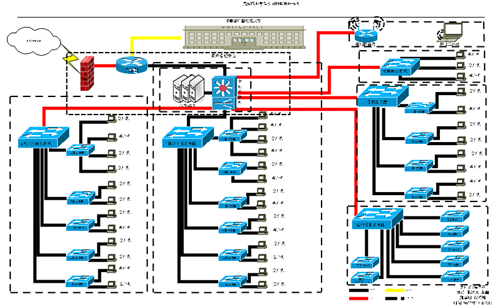

图2-1武陵职业学院校园网拓扑结构图
根据校园网结构具体分析之后得出网络中心设在新综合教学楼六楼，因此各宿舍楼、教学楼、办公楼、实验楼、餐厅、学生宿舍楼的核心交换机将采用百兆可控网管型交换机接入。同时各宿舍楼、教学楼、办公楼、实验楼、餐厅、学生宿舍楼配置百兆交换机连接到核心交换机。对于核心机房也就是网络中心要求全部铺设防静电地板并做好接地和防雷措施，除此之外还应安装一台10KVA的UPS备用电源以及两个4小时的后备电池作为停电之需。
2.3 校园网信息点分布说明
表2-1 新综合教学楼信息点数略图
楼名 光纤配线架 铜缆配线架
家属楼 1 1
新综合教学大楼 1 2
教学楼 1 2
办公楼 1 2
实验楼 1 2
合计 5 9

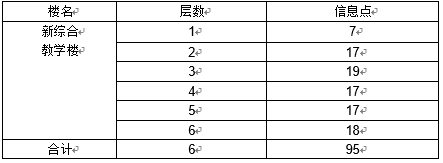

表2-2 新综合教学楼信息点分布表
3. 总体系统设计方案
整个综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统构成。
3.1 工作区子系统的设计
3.1.1 工作区子系统选择
工作区子系统布线由信息插座至终端设备的连线组成，是插座到用户终端的区域，包括所有用户实际使用区域。信息插座采用地面安装形式，也可以采用墙面安装方式。

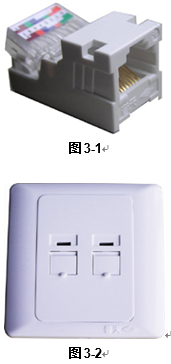

信息插座选择：信息插座选用普天RJ45型插座（如图3-1）。墙面安装插座盒底边距地300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统为满足信息高速传输具体情况，全部选用超五类系列信息模块，性能全部超过国际标准ISOIS 11801 的指标。而数据点采用普天超5类RJ45信息插座模块，其功能100MHz时其最差线对近端串音衰减高达44dB。专利设计的全金属化簧片结构，无印制板，确保长期使用的可靠性。模块化设计，免接线工具，使用灵活方便，后部压线盖设计更合理。
模块安装方法：
1.将双绞线按模块上标明的颜色对应插入；
2.将上面板往下扣好，保证每条线都对应入槽；
3.将模块扣上面板；
插座面板选择：使用普天墙面新K2系列双位插座面板（如图3-2），并具有防尘弹簧盖板，其功能有单口、双口、斜角双口三种规格，PC材料，面板上有标识模块用于端口标记，专利防尘门，可安装普天系列插座模块，外形尺寸：86×86mm。可配合底座明装盒或暗盒使用。
面板安装方法：
1.将接好的模块卡在面板上；
2.标记块标识信息口的用途，安在面板上；
3.端口号可用不干胶贴在外框面板反面，以便于管理；
4.将面板盖好。
3.2 水平子系统的设计
3.2.1 水平子系统选择
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。水平子系统的作用是将干线子系统电缆线路延伸到用户工作区，该系统从各个子配线间出发到达每个工作区的信息插座。水平线缆采用超五类4对非屏蔽双绞线。它可以在100m范围内保证155Mbps的传输速率，可以满足信息传输的要求。为了满足高速率数据传输，数据传输选用普天超5类四对UTP双绞线， 由于所用的数据线均采用了超5类UTP双绞线，因此对武陵职业学院校园网而言，超5类UTP双绞线布线时的带宽和传输速率能满足武陵职业学院校园网楼宇内信息点要求的100M接入， 超5类布线与垂直干线一起使用，为带宽应用程序提供完全的端到端布线解决方案，适用于网络的扩展及升级，成本底维护费用少。所有产品满足ISO/IEC 11801等标准。
图3-3
RJ45水晶头的压接方法：（T568A标准）基本线序是绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
1.RJ45水晶头线色、线对可按以下方法辨认：
5类双绞线：（如图3-3）
第1对：蓝白/蓝
第2对：橙白/橙
第3对：绿白/绿
第4对：棕白/棕
2.压接水晶头将5类双绞线外皮剥掉，留出4对双绞线长度约 1厘米。按上述T568A标准安排线色顺序，并将8条线插入水晶头，用RJ45压线工具加工即成。
布设方法：水平双绞线的安装长度均不应超过90米。水平双绞线布线从房间内的信息点引出并布到相应的配线机柜内。其设计采用PVC线槽安装。根据整个武陵职业学院校园网综合布线设计方案，对配置信息点插座应采取安装在墙底面壁上。
3.3 管理子系统设计
3.3.1 管理子系统选择
管理子系统连接水平电缆和垂直干线，是综合布线系统中关键的一环，常用设备包括配线架、理线架、跳线和必要的网络设备，其作用是为连接其他子系统提供连接手段，允许将通信线路定位或重新定位到建筑物的不同部分，以便能容易地管理通信线路，使移动设备时能方便地进行跳接。为方便日后的更改、增加、维护，必须要对整个布线系统的电缆、连接硬件、空间、走道等进行统一管理。
对于武陵职业学院校园网而言在设计方案中，将各个楼层的信息点通过PVC管槽走墙边通向各个楼层的配线机柜，机柜里放置普天超5类24口配线架，对各个信息点的接头进行跳线配置，再通过配线架与交换机相连。采用普天超5类24口配线架（由安装板和超5类RJ45插座模块组合而成），可安装在19"标准机架上，只占用1U空间，占用地方小，搬运迁移方便。插座正面是标准的RJ45插座，端口性能达到超五类性能的要求，屏蔽性能完全符合标准要求。数据主干光缆的端接采用普天抽屉式12端口光纤分线盒。超5类系列跳线在设备间用于连接配线架到网络设备端口，在终端用于连接墙面插座到终端设备的计算机网络接口。
3.4 垂直干线子系统设计
3.4.1 垂直干线子系统选择
1.干线子系统选型
垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。为此，我们采用普天6芯多模室内光缆，支持数据信息的传输。其功能在于多用途室内布线光缆是由若干根单模或多模单芯紧套光纤围绕中心加强构件胶合成缆芯后，外加绕包层，再套上PVC或低烟无卤（LSZH）材料外护套构成。由于多模光纤光耦合率高，纤芯对准要求相对较宽松。当计算机数据传输距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。随着计算机网络和光纤技术的发展，光纤的应用愈来愈广泛。光纤的数据传输速率可达1Gbps以上，可满足武陵职业学院校园网信息化的需求，适应计算机网络的发展。
2.干线电缆布设方法
垂直干线子系统的作用是把主配线架与各分配线架连接起来，在武陵职业学院垂直干线子系统中连接计算机中心机房至楼层配线间的主要是主干光纤和大对数电缆。目前拟用多模光缆进行，由于构架千兆校园网主干，也方便日后的网络扩展，干线电缆将使用明铺金属线槽由连接设备传递到设备间并送至最终接口。而计算机数据线路采用6芯室内多模光缆（如图3-4）。其优点是传输损耗小、抗干扰能力强、频带较宽，也是为了适应将来信息技术发展的要求。垂直干线电缆（包括双绞线和光缆）沿弱电竖井中架设的金属线槽内（规格为200mm×100mm）敷设，电缆与金属线槽每米设一固定点。
图3-4
3.5 设备间子系统设计
3.5.1 设备间子系统设计选择
设备间子系统是整个布线数据系统的中心单元，实现每层楼汇接来的电缆的最终管理。设备间是在每幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。由综合布线系统的建筑物进线设备，数据、计算机等各种主机设备及其保安配线设备等组成，主要用于汇接各个IDF，包括配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途的配线区。为满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线组成结构航的线路连接，并通过各种网络协议支持着各种计算机网络。
网络中心及各配线间安装：采用标准机柜，对所有信息点均通过一定的编码规则和颜色规则，以方便用户的使用和管理方便，数据主配线间设在整个校园的网络中心，用12芯室外光缆连接到各个楼的配线机柜内，本机柜另外还担负着一楼的所有信息点的配线架。而武陵职业学院校园网网络中心设在新综合教学楼六楼在此安装核心交换机，武陵职业学院校园网教学楼配线间设在4楼弱电间内，武陵职业学院校园网负责管理教学楼信息点，武陵职业学院校园网行政办公楼配线间设在3楼弱电间内，武陵职业学院校园网负责管理行政办公楼信息点，武陵职业学院校园网学生宿舍1号楼、2号楼、3号楼、4号楼配线间均设在2楼弱电间内，负责管理武陵职业学院校园网学生宿舍1号楼、2号楼、3号楼、4号楼信息点，主设备间设在武陵职业学院校园网网络中心。
3.5.2 设备间环境注意要求
主设备间对环境有较高要求。主设备间内需建立一个照明良好、经过仔细调节、安全而又得到保护的环境，通常应达到以下要求:
1.保持室内无尘土，具有良好的通风条件，室内的照明不低于540Lx。
2.室温保持在18摄氏度到27摄氏度之间，相对湿度保持在30%至55%。建议安装空调以保证温度、湿度要求。
3.安装合适的符合相关规定要求的消防系统。
使用防火门、至少能耐火1小时的防火墙(从地板到天花板)和阻燃漆。
房间至少有一扇窗留作安全出口。
设备间内设备安装建议进行抗震加固。具体措施为制作抗震底座并与地面用膨胀螺栓固定。网络机架用螺栓固定在抗震底座上。设备间内机架或机柜前面净空大于800mm，后面净空大于600mm。壁挂式配线设备底部离地面的高度大于300mm。任意配线架的金属基座都应接地，接地电阻不大于3欧姆， 每个电源插座的容量不小于300W。室内应提供UPS电源以保证网络设备运行及维护的供电，对电源插座的容量也有一定的要求。
对各楼中的管理间对环境也有要求。对于环境温度，通风情况等都必需符合一定的要求，通常应尽量保持室内无尘土，符合有关的消防规范，配置消防系统等。设备间的面积（除网络中心外）建议大于10平方米。设备间提供2个200V、10A带保护接地的单相电源插座。
3.6 建筑群子系统
1.建筑群子系统选型
建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设。在武陵职业学院校园网综合布线设计方案中各楼间的距离都超过了100米，而当计算机数据传输距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。因此各楼间的连接采用普天6芯多模室内光缆，支持数据信息的传输。
2.电缆布设方法
在武陵职业学院校园网综合布线设计方案中将使用光纤把各新综合教学楼、教学楼、办公楼、实验楼、餐厅、家属楼群、学生宿舍楼互联。并集中于校园网网络中心。其敷设方式室内采用金属桥架，室外采用暗埋深沟填铺的方式进行。在设计中进入主设备间的所有光纤、大对数电缆、电信电缆都采用金属桥架或钢管进行硬件保护，同时采用IDC线对保护器对铜缆予以电气保护，避免人员和设备免遭外部电压和电流的伤害。
3.7 防雷
3.7.1 设计依据及原则
1.设计依据
1.1 建筑物防雷设计规范 BG50057-94
1.2 电子计算机机房设计规范 GB50174-93
1.3 民用建筑电器设计规范 JGJ/T16-92
1.4计算站场地安全要求 GB9361-88
2.设计原则
由于机房雷电防护系统对所保护系统的业务正常运行具有非常重要的作用,因此雷电防护系统应具备先进性、可靠性、易维护、易升级等方面的突出特性。
3.防雷防浪涌及接地系统
3.1实施防雷工程主要就是要保证机房设备安全运行，保证计算机网络的传输质量，在各点进行不同等级的防雷保护。根据办公楼的实际情况，提出以下防雷措施：
1.对信息中心机房进行全方位的防雷接地保护；
2.对监控机房等进行全方位的防雷接地保护；
3.对室外摄像头进行电源、视频、控制线路进行全面保护；
3.2机房内部防雷辅助措施
1.为了保证在机房内的工作人员不受静电及电磁脉冲的危害，需在静电地板下做均压网，且均压网与接地做良好的连接。使整个机房内地板的电位一致。
2.需将静电地板下方的支撑钢架与均压网做良好的电气连接，使静电地板上积累的电荷有良好的泻放通道。
3.将机房内所有需要接地的设备的金属表面与均压网汇流排做良好的电气连接
3.7.2 接地保护
综合布线电缆和相关连接硬件接地是提高应用系统可靠性、抑制噪声、保障安全的重要手段。因此，设计人员、施工人员在进行布线设计施工前，都必须对所有设备，特别是应用系统设备的接地要求进行认真研究，弄清接地要求以及各类地线之间的关系。如果接地系统处理不当，将会影响系统设备的稳定性，引起故障，甚至会烧毁系统设备，危害操作人员生命安全。综合布线系统机房和设备的接地，按不同作用分为直流工作接地、交流工作接地、安全保护接地、防雷保护接地、防静电接及屏蔽接地等。
1.接地系统
（1）机房独立接地要求
根据《电子计算机机房设计规范－GB 50174-93》中对接地的要求：交流工作接地、安全保护接地、防雷接地的接地电阻应≤4欧，本设计的接地电阻≤2欧，以提高安全性和可靠性。机房设独立接地体接地网，要求接地桩距离大楼基础15-20米。
（2）机房接地系统
计算机接地系统是为了消除公共阻抗的合，防止寄生电容偶合的干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。如果接地与屏蔽正确的结合起来，那么在抗干扰设计上最经济而且效果最显著的一种，因此，为了能保证计算机系统安全，稳定、可靠的运行，保证设备人身的安全，针对不同类型计算机的不同要求，设计出相应的接地系统。
线路防护
进入建筑物的所有线路必须安装电涌保护器，低压配电线路应设计三级保护。
技术参数
SPD1：选用I级分类试验冲击电流Iimp通过幅值电流不小于35KA（10/350μs），残压小于4KV；
SPD2：选用标称放电电流不小于15KA（8/20μs），残压小于1.5KV；
SPD3：选用标称放电电流不小于3.5KA（8/20μs），残压小于1.2KV；
产品验收
所有产品必须具有国家相关部级质检机构出具的检验报告。
4. 线槽及线缆布设要求
4.1 安装前注意事项
主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。
由于网络布线工程实施设计对布线的全过程起着决定性的作用，工程实施的设计机构应慎之又慎。在实施设计时应注意。
4.2 符合规范化标准
结构化布线的实施设计不仅要做到设计严谨，满足用户使用要求，还要使其造价合理，符合规范化标准。国际和国内对结构化布线有着严格的规定和一系列规范化标准，这些标准对结构化布线系统的各个环节都做了明确的定义，规定了其设计要求和技术指标。
4.3 线槽线缆布设要点
PVC管道布设：管道可以明敷或预埋，在线路中间要注意管道的拐弯半径必须满足线缆最小半径要求。金属管道和强电系统保持足够距离，并且保护接地。
金属桥架安装：金属桥架用于本设计弱电系统的线缆敷设，所以其大小要求考虑所有弱电系统线缆的使用，要注意桥架的拐弯半径必须满足线缆最小半径要求。金属桥架要尽量和强电系统的管线保持足够距离，并且保护接地。
布线线缆：每个系统线缆在管道和桥架内要求分开布放、绑扎，在布线缆时，避免拉力过大和不匀，线缆头要有标签编号，方便识别。
5. 综合布线测试与验收
5.1 综合布线测试标准
根据TIA/EIA 568标准，GB/T 8401标准
连线的性能取决于电缆特性、接插硬件、跳线、各个连接点以及安装与维护的方法。针对已凭据TIA-568标准设计的电缆工程所进行的后阶段性能测试的验收测试规格。
超五类电缆系统测试内容简述
AANSI/TIA/EIA—568—5—2000和ISO/IEC11801：2000是正式公布的超五类D级双绞电缆系统的现场测试标准，也有符合该标准Ⅱe级精度要求的测试仪（如Fluke DSP-4X00系列）。超五类电缆系统的测试内容，除了五类电缆系统的四项基本测试项目外，还有回波损耗、衰减串扰比（ACR）、综合近端串扰（PS—NEXT）、等效远端串扰（ELFEXT）、综合远端串扰（PS—ELFEST）、传输延迟、迟延偏离、环路电阻与阻抗等。
5.2 双绞线验收测试标准
1.国际商业建筑物布线标准： TIA/EIA 568标准
2.中华人民共和国通讯行业标准 YD/T926.2-1997 neq ISO/IEC11801：1995
验收测试项目
（1）双绞线测试项目
1.长度
长度有物理长度与电气长度二种。所定义基本链路/通道的物理长度是两个端点之间的电缆物理长度总和。通过测量电缆物理长确定。电气长度由信号传输延迟导出，并依绞合的螺旋线（结构）和介质材料而定。基本链路的物理长度是94M。通道的最大物理长度是100M（含快速边线与快速连线）
2.线序 根据EIA/TIA568国际标准，RJ45水晶头线对顺序为：橙白，橙 ，绿白，蓝，蓝白，绿，棕白，棕。
第一对线：第1根线（绿白色）与第2根线（绿色）
第二对线：第3根线（橙白色）与第4根线（橙色）
第三对线：第5根线（蓝色）与第6根线（蓝白色）
第四对线：第7根线（棕白色）与第8根线（棕色）
一般以太网的数据传输只使用双绞线的第1、2对线。
3.衰减
由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素，造成信号沿链路传输损失的能量，称之为衰减。衰减是针对“基本回路”／“通道回路”信号损失程度的量度。最坏线对的衰减应小于以下“基本回路”／“通道回路”允许的最大衰减值。链路的衰减不应超过下表所列的数值。衰减是在基本链路或通道中信号损耗的测量，由一条链路内所有线对的最坏情况下的衰减值为基准确定。现场测试仪报告衰减值和在不合格点上的频率，或对一个合格状态的在最大衰减值的频率。
4.近端串音
电磁波从一个传输回路（主串回路）串入另一个传输回路（被串回路）的现象称为串音，能量从主串回路串入回路时的衰减程度称为串音衰减。在ＵＴＰ布线系统中，近端串音为主要的影响因素。布线系统都应通过ＮＥＸＴ衰减的测试，而且ＮＥＸＴ衰减的测试必须从两个方向进行，也就是双向测试。近端串音的损耗应达到或超过下表的数值，近端串音是一个在UTP上布线链路内信号从一个线对耦合至另一个线对的度量。在某链子路的近端一个送入平衡信号的线对线对作为干扰对。同时在近端测量被干扰线对上所感应出的差动信号。现场测试仪对于合格条件，报告最坏状态下的Next边限值，其中衰减与近端串音是使用现场仪表，对已安装UTP布线系统链路的扫描/步进频率电压测量中得到的。
5.回波损耗
36线对的最坏情况是在频率为45.0MHz时发生的，此结果我们可以接受， 因为最坏点要比标准所规定的好1.4dB。但是，即使出现负值，我们也可以不关注这些点，因为这段范围对我们的测试结果没有影响。另外，当链路长度很短的时候， 可能整个频率段都会落在3dB的范围之内。但是，人们不要忘记回波损耗产生的根本原因，即电缆性能和电缆与各连接器的连接。
6.环路电阻
环路电阻（20℃时）： ﹤176Ω/Km
容抗: 54nF/100m
阻抗: 100±15Ω
7.阻抗
阻抗 ( Ohm ) 107 - 111
（2）双绞线测试参数
频率 MHZ 基本链路最大衰减(DB)（ATTENUATION）水平电缆长度：90M设备连线长度为4M温度20度 基本链路最小近端串音(DB)（NEXT）最坏对组合
（3）综合布线连接方式测试
１.水平布线测试连接方式
基本连接方式
基本连接是指通信回路的固定线缆安装部分，它不包括插座至网络设备的末端连接电缆。基本连接通常包括：水平线缆、双端测试跳线。其中Ｆ≤９０ｍ，Ｇ和Ｈ≤２ｍ。连接到测试仪上的连接头不包括在基本回路的定义中。
说明：Ｆ－信息出口或转接点和水平跳线之间的连接线；Ｇ－测试跳线；Ｈ－测试跳线
通道连接方式
通道连接是指网络设备的整个连接。通过通道回路测试，可以验证端到端回路（包括跳线、适配器）的传输性能。通道回路通常包括：水平线缆、工作区子系统跳线、信息插座、靠近工作区的转接点及配线区的两个连接点。其中Ｂ＋Ｃ≤９０ｍ、Ａ＋Ｄ＋Ｅ≤１０ｍ。连接到测试仪上的连接头不包括在通道回路中。
说明：Ａ－工作区设备跳线；Ｂ－转接线；Ｃ－水平布线；Ｄ－快接式或卡接式跳线；Ｅ－通信配线架设备跳线；区域测试仪有Ｆｌｕｃｋ、ＭｉｃｒｏＴｅｋ的公司产品。
水平布线光纤测试连接方式
光纤链路长度只要在楼宇内进行，就不受严格限制。
２.楼宇内主干布线
楼宇使用多模光纤、单模光纤和大对数铜缆布线均可，测试起点为楼层配线架，测试终点为楼宇总配线架，主干链路长度＜３５０ｍ。
5.3 光缆测试
测试标准:光缆传输性能的测试可参照GB/T 8401执行。
（1）光衰减
无论是水平布线子系统，建筑物主干布线子系统还是建筑群主干布线子系统，光缆中的每芯光纤的光衰减不应超过下表的规定值。
表5-1 光缆布线各子系统光衰减
（2）全程光衰减
由若干子系统组合成的光缆布线链路，在工作波长点，每芯光纤的全程光衰减不应超过11dB。
（3）光缆布线系统的测试元素及标准
楼宇内布线使用的多模光纤，其中主要技术参数为：衰减、带宽。
多模光缆和单模光缆链路的传输窗口
1.多模光纤：芯线标称直径６２．５／１２５ｕｍ或５０／１２５ｕｍ，８５０ｎｍ波长时最大衰减为３．５ｄＢ／ｋｍ最小模式带宽为２００ＭＨｚ．ｋｍ；１３１０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ最小模式带宽为５００ＭＨｚ．ｋｍ。
2.单模光纤：芯线符合ＩＥＣ７９３－２，型号ＢＩ或ＩＴＵ－ｔＧ．６５２标准。１３１０或１５５０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ，截止波长应小于１２８０ｎｍ；１３１０ｎｍ时色散应≤６ｐｓ／ｋｍ．ｎｍ，１５５０ｎｍ时色散应≤２０ｐｓ／ｋｍ．ｎｍ。
3.光纤连接硬件：最大衰减为０．５ｄＢ；最小反射衰减：多模２０ｄＢ，单模２６ｄＢ。
5.4 对测试仪表的性能和精度要求
１.测试仪表的性能要求
符合下述要求，按时域原理设计的测试均可用于综合布线现场测试。
(1)在１～３１．２５ＭＨｚ测量范围内，测量最大步长不大于１５０ｋＨｚ，在３１．２６～１００ＭＨｚ测量范围内，测量最大步长不大于２５０ｋＨｚ，１００ＭＨｚ以上测量步长特定，上述测量扫描步长的要求是满足设计量和近端串扰指标测量精度的基本保证。
(2)用于五类以下（含五类）链路测试，测量单元最高测量频率极限值不低于１５０ＭＨｚ。在０～１００ＭＨｚ测试频率范围内应能提供各测试参数的标称值和阈值曲线。
用于高于五类的链路参数时，参数系统测量频率应扩展至２５０ＭＨｚ在０～２５０ＭＨｚ参数频率范围内提供各测试参数的标称值和阈值曲线。
(3)每测试一条链路时间不大于２５ｓ，且每条链路应具有一定的故障定位诊断能力。
(4)具有自动、连续、单项选择测试的功能。
２.测试仪表的精度要求
测试仪表的精度表示综合布线电气参数的实际值与仪表测量值差异程度，测试仪的精度直接决定着测量数值的准确性，用于综合布线现场测试仪表至少满足实验室二级精度，具有向上溯源能力，测试仪本身参数与参数频率直接有关。光纤测试仪测量信号动态范围≥６０ｄＢ。
（1）测试判断临界区
测试结果以“通过”和“失败”给出结论，由于仪表存在测试精度和测试误差范围，当测试结果处在“通过”和“失败”临界区内时，以特殊标记如“＊”表示测试数据处于该范围之中。测试数值处于该区时，即使报告“通过”，也应视为已接近“不通过”的危险边缘，应做为“不通过”处理。
（2）测试接头误差补偿
由基本连接方式和通道方式可知，在定义链路时并未包括测试仪远、近两端的接头部分，但只要进行测试，这两个接头就会客观存在，由前述测试ＮＥＸＴ可知，接头是造成整个链路串扰ＮＥＸＴ的主要因素。因此，解决测试仪接头带来的测试误差问题，有两种方法：
一种是由测试仪制造方提供专用测试线；该测试线配用的缆线和接头是特制的，这种特制测试线测试时带来的ＮＥＸＴ很小，但存在下述严重缺点：
①该测试线造价昂贵而且是易磨损的消耗器材；
②在通道连接方式，用户末端线缆是要包括在链路之中的，无法由测试仪制造商给这些末端用户线缆一一配接专用插头，故这种解决办法仅仅对基本连接方式链路测试可行的通。
另一种方法是采用近端串扰数字分析技术（ＴＤＸ）的补偿法，该方法能够根据时域分析原理计算整条链路各位置的ＮＥＸＴ值，可以准确地找出定位在链路两端的接头所造成的ＮＥＸＴ值并从总测试结果中予以扣除，对测试插头带来的影响有效地起到补偿作用，克服了第一种方法的缺点，测试精度得到提高。
5.5 测试程序
在开始测试之前，应该认真了解布线系统的特点、用途，信息点的分布情况，确定测试标准，选定测试仪后按下述程序进行：
１.测试仪测试前自检，确认仪表是正常的；
２.选择测试了解方式；
３.选择设置线缆类型及测试标准；
４.ＮＶＰ值核准（核准ＮＶＰ使用缆长不短于１５米）；
５.设置测试环境湿度；
６.根据要求选择“自动测试”或“单项测试”；
７.测试后存储数据并打印；
８.发生问题修复后复测；
９.测试中出现“失败”查找故障。
5.6 测试结果应报告的内容
除长度、特性阻抗、环路电阻等项测试外，其余各测试项都是与频率有关的技术指标，测试仪测试结果应报告表中所规定的各项目，并按测试结果内容说明规定做出报告。
以上测试方面，在从配线架连接到数据网络设备之所有双绞线电缆都要执行。在测试过程中，如有任何信息端口不能通过测试，需作出检查，维修或更换，直至全部通过测试为止。而当整个布线工程完成后，全部之测试报告则会连同其他文件一并交到用户手上作为纪录。
5.7 工程验收步骤及方法
工程验收
1.工程竣工以后，施工单位应在工程验收以前，将工程竣工技术资料交给建设单位。
2.综合布线系统工程的竣工技术资料应包括以下内容：
(1)安装工程量；
(2)工程说明；
(3)设备、器材明细表；
(4)竣工图纸为施工中更改后的施工设计图；
(5)测试记录（宜采用中文表示）；
(6)工程变更、检查记录及施工过程中，需更改设计或采取相关措施，由建设、设计、施工等单位之间的双方洽商记录；
(7)随工验收记录；
(8)隐蔽工程签证；
(9)工程决算；
3.竣工技术文件要保证质量，做到外观整洁，内容齐全，数据准确。
在验收中发现不合格的项目，应由验收机构查原因，分清责任，提出解决办法。
4.综合布线系统工程如采用计算机进行管理和维护工作，应按专项进行验收。
5.8 新综合教学楼综合布线系统设备清单
表5-2 新综合教学楼综合布线系统设备清单
