飞宏大厦综合布线设计方案
目录
1. 综述 1
1.1 前言 1
1.2 综合布线系统的目标 1
1.3 系统设计原则及依据 1
1.3.1 设计原则 1
1.3.2 设计依据 2
1.3.3 安装与设计规范 3
2. 项目要求和分析 3
2.1 项目概况 3
2.2 系统需求配置 3
2.3 楼层信息点分布统计 4
3. 设计方案 4
3.1 方案设计概述 4
3.1.1 工作区子系统 4
3.1.2 水平布线子系统 4
3.1.3 管理区子系统 4
3.1.4 设备间子系统 5
3.1.5 其它产品说明 5
4. 施工方案建议 5
4.1 安装环境 5
4.1.1 布线装置及线缆的工作环境 5
4.1.2 布线装置及线缆的大气环境 5
4.2 总体方案说明 5
4.2.1 布线系统设计说明 5
4.2.2 大厦PDS各子系统具体说明 6
4.3 施工组织计划 6
4.3.1 施工组织 6
4.3.2 施工质量、安装及降低成本的措施 7
5. 系统的调测及验收 8
5.1 调试阶段 9
5.2 验收阶段 9
6. 技术支持服务 9
6.1 维护 9
6.2 售后服务 10
6.2.1 咨询 10
6.2.2 培训 10
6.2.3 保修服务内容 10
7. 材料清单及其报价 10
1. 综述
1.1 前言
随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把大厦的远期投资控制在最低限度内。
今天,我们有幸为大厦的结构化综合布线系统提供设计方案，并推荐使用AVAYA公司的超5类布线产品。构筑智能，连接未来，面向二十一世纪，我们将致力于振兴国内网络的发展，为广大客户提供满意的产品和优质的服务。
1.2 综合布线系统的目标
根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。
结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，满足了各部门对通讯和网络的需求。根据对结构化布线系统(Structured Cabling System-SCS)的要求, 本大楼布线系统的设计主要满足通信和计算机网络二部分。该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。大楼通信系统外接ChinaPAC、ChinaDDN或ISDN线路，进入Internet 网络后，就可以方便地与世界各地进行联系，实现电子商务、POS、电子邮件(E-Mail)及电子数据交换 (EDI)等功能。
1.3 系统设计原则及依据
本设计方案参照 ISO/IEC ISO 11801 ANSI/TIA/EIA568A标准之结构化综合布线系统的有关规定设计，采用符合超5类标准的AVAYA布线线缆和连接硬件，以确保整个系统的规范和质量。本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps /622.5Mbps及千兆以太网等应用场合。
1.3.1 设计原则
综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。
兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。
开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。
可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。
先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。超5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。干线语音部分采用电缆，数据部分采用光缆和电缆相结合的方式，为同时传输多路实时多媒体信息提供足够的裕量。
经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。另外，综合布线系统使用简单、方便，维护费用低，可以满足三维多媒体的传输和用户对ISDN、ATM的需求。可见综合布线系统具有很高的性能价格比。
1.3.2 设计依据
满足下列标准：
－ISO11801 国际建筑通用布线标准
－ANSI / TIA / EIA 568A 北美商用建筑电信布线标准
－ANSI / EIA/TIA-569 北美电信走道和空间的商用建筑标准
－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准
－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准
－IEEE 100 BASE-T 100兆以太网
－CCITT ISDN 综合业务数据网络标准
－IEEE 802.3 10BASE-T 光纤分布数据接口（FDDI）标准
－IEEE 802.5 TOKEN RING 网络标准
－ANSI FDDI 110Mbps 北美光纤数据接口高速局域网标准
－ATM 155Mbps/622.5Mbps 异步传输模式标准
－RS232、X.21、RS422 异步、同步传输标准
1.3.3 安装与设计规范
中国民用建筑电气设计规范（JGJ/T16-92）
智能建筑设计标准（EBD-03-95）
工业企业通信设计规范（CECS 09:89）
建筑与建筑群综合布线系统工程设计规范（CECS 72:97）
建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）
电气装置安装工程施工及验收规范（GBJ 232-82）
2. 项目要求和分析
2.1 项目概况
大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。
设计范围包括整个大厦的办公区间和管理区间及其他公用区间，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使整个大厦成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑系统。
根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：
超五类水平电缆在设备端口至终端端口的距离不超过90米；
采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；
具有一定的抗电磁干扰特性和防电磁辐射泄露性能；
通过信息端点规划定位，PDS布线支撑，使系统获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。
2.2 系统需求配置
本项目主要为标准型办公场所,因此采用较高的配置标准。根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为AVAYA超5类结构化布线产品，使整个系统完全满足超5类传输性能标准，以适应10—15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。
2.3 楼层信息点分布统计

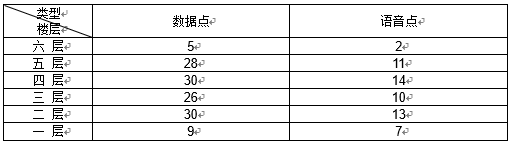

根据甲方所提供的施工平面图及贵方要求，本工程信息点均设计为语音点和数据点，核算出各楼层信息点分布图如下：
校办楼：
注：128个数据点，57个语音点。信息点总计：185
3. 设计方案
3.1 方案设计概述
根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：
根据用户要求，大楼主设备间设于大楼二层综合布线机房，从主设备间引一根四芯光至五层楼层配线音，一层、二层、三层均直接引至工作区。水平布线电缆均采用超5类4对UTP电缆，信息插座选用AVAYA公司超5类单口插座。
本方案分为五大子系统，分别为工作区子系统、水平子系统、干线子系统、设备间子系统以及管理间子系统，为二级星型拓扑结构。具体叙述如下。
3.1.1 工作区子系统
工作区子系统是指信息端口以外的空间，但通常习惯将信息插座列入工作区子系统。本系统设置185个单口信息点。
3.1.2 水平布线子系统
水平布线子系统为配线间水平配线架至工作区的连接线缆。本项目数据点和语音点均采用超五类四对UTP，方便管理和以后数据语音点的互换。
3.1.3 管理区子系统
由于各个楼层的信息点数相对较少，故在五层设有管理区子系统，负责四、五、六三层，管理区子系统是由配线架、跳线以及相关的有源设备（光纤收发器等)。
3.1.4 设备间子系统
设备间子系统是由总配线架、跳线及相关有源设备（HUB、服务器及交换机等)等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。
本项目主设备间设在二层中心机房内，其布线设备主要为系统配线架和相关跳线等。按大楼结构化布线系统实施要求；我们将选用和配置AVAYA相应产品；交换机
选用CISCO WS-C2950-24，路由器选用CISCO 2621XM。
3.1.5 其它产品说明
本项目施工工具包括:
打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。 安装消耗品：施工辅材，包括扎带，胶带，油笔等。
检测工具：美国FLUKE手持式工程仪表, 可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。
4. 施工方案建议
4.1 安装环境
4.1.1 布线装置及线缆的工作环境
温度：－５摄氏度—４５摄氏度
相对湿度：５—８５％ＰＨ
4.1.2 布线装置及线缆的大气环境
不具有潮湿和粉尘的影响
不具有受到鼠害的危险
海拔高度小于１０００米
地震裂度为６度
4.2 总体方案说明
4.2.1 布线系统设计说明
大楼综合布线系统涉及计算机网络和通讯系统。综合布线系统有利于多种网络
拓扑结构的应用，实行结构化综合布线方式，以达到高度智能化及节省投资的目的。
大厦为满足各办公工作区终端的数据交换和与外界的数据通讯，决定采用综合布线系统，以对大楼中的计算机系统、电话系统进行统一布线，最终为大楼的智能化系统提供一个开放、灵活、先进的可扩展的线路基础。同时需根据大楼各部分功能的差异性，在作布线考虑时要有所侧重和针对性。
参照大厦的平面需求图，我们设计了共128个数据点，57个语音点。
4.2.2 大厦PDS各子系统具体说明
以下将按照综合布线系统的各个子系统之顺序描述各个部分的设计：
（1）工作区子系统
工作区子系统是各办公区组成，根据各自不同的功能，由单孔或双孔信息插座构成，插座里采用的是拆装灵活的模块。通过插座既可以引出电话线，也可以连接数据终端及其它弱电设备。
信息插座和电源可安装在墙上、柱子上，部分可安装于地板上。安装于墙、柱上的插座之底边和地板之距离为30CM。安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的地板上，插座(电源、信息插座)都能和地板、地毯面成水平。
工作区信息插座位置的确定：
对于办公室而言，信息点可安装于办公桌靠墙墙面上。办公区亦可根据每个办公室的实际使用情况配置。
（2）水平子系统
水平线缆将干线线缆延伸到用户工作区。采用的是AVAYA超五类4对非屏蔽双绞线。这种线缆均在100米范围内保证155Mbps,622.5Mbps以及千兆以太网的传输速率，能够满足各种带宽信号的传输。
（3）设备间子系统
设备间子系统(主配线间)由设备间中的电缆、联结器和相关支撑硬件组成，它把公共系统设备的各种不同设备互联起来。该子系统将中继线交叉处和布线交叉处与公共系统设备(如：PBX)联接起来。
根据大厦教的实际情况，主配线室设在大厦二层。在大楼中使用预留钢管，以方便缆线的管理。
（4）建筑群子系统
根据大厦实际情况，楼内计算机网络与外界的网络，如政府机关、银行、各公司之间等的互联，可以通过公共数字业务网或远程LAN等相连。部分需引至楼外的电话电缆及市话局引入的中继线电缆的联接通过主配线架进行交接。
4.3 施工组织计划
4.3.1 施工组织
（1）施工准备阶段
包括施工图编制与审核；施工预算；编制施工组织设计及施工方案的编写
设备/材料的采购与定作；工程施工工具与设施的准备以及施工队伍的组织准备等。
（2） 施工阶段
包括配合土建和装修施工，预埋管线管路；固定与土建施工有关的支持固定
件；固定配线箱及配电柜等；随土建工程的进度逐步进行各子系统设备安装与线路敷设；各子系统检验测试等。
（3）竣工验收阶段
包括系统调试及投入正常运行；完成全部测试报告及竣工文件；汇集建设单
位、施工单位及质量监督部门审查；现场验收；针对有行业管理的转项系统完成行业主管部门的验收。
总之，无论工程大小，系统难易，都必须在施工中有条不紊，按一定顺序衔
接进行；同时，在积累经验、掌握技艺的基础上，还必须遵循一定的工程程序，包括图纸会审、技术交底、工程变更、施工预算、施工配合、竣工验收等，才能有效地提高功效，确保工程质量。
4.3.2 施工质量、安装及降低成本的措施
（1）施工质量保证的基本措施
为了确保系统工程施工的质量，使工程达到设计要求，必须加强工程施工技
术管理工作，根据我公司管理的经验，每一项工程从施工准备阶段开始，到工程施工与组织管理及竣工验收阶段都必须按照一定的程序和要求。由有关的技术人员和管理人员，以文字、图表等形式，记载影响工程质量的有关规定，要求所有文件材料的形成与积累必须做到及时、准确、系统与科学。
及时就是在施工过程中，对各种要求的数据、现象及时进行记录，做到分阶段，按专业积累、整理，编制好施工文件材料。竣工验收时及时做好工程文件材料的整理、归档及向建设单位的移交工作。
准确既是要求施工过程中形成的技术文件材料应如实地反映工程施工的客观情况，严格按施工图和现行材料质量标准、质量检验标准、施工及验收规范施工，做到变更有手续、有根据，施工各单位有记录。严禁出现擅自修改、伪造和事后补做等情况。
系统即是按照施工程序，对形成的技术文件材料进行系统的整理，系统地反映施工的全过程。
科学就是以科学的态度来对待施工中的每一个数据，应做到施工有依据，检查有结论，现场有记录，测试验收有报告，修改图纸有手续，工程竣工有总结。
（2）安全施工管理措施
在弱电系统工程实施中，安全是我们遵训的首要原则，安全包括人身安全和设备的安全，为此，在施工过程中我们采取相应的安全管理措施，以消除一切事故隐患，避免事故伤害，确保系统安装和运行安全。
a.建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展安全管理活动。
b. 建立各级人员安全责任制度，明确人员的安全责任，定期检查安全责任落实制度，惩罚分明。
c. 施工人员严格遵守各项安全操作规程，严格按照施工图、施工规范施工。
d. 对施工人员进行安全教育与训练，增强安全意识，提高安全施工知识，防止人为的不安全行为，减少人为的失误。
（3）节约措施
布线系统除具有众多优越性外，其突出的优势在于系统综合设计后达到节省
人力、物力、财力的目标，而在施工中采取有效的节约措施，则将系统的完善设计得以充分体现。
a. 工程实施中采取设备用料核算，做好施工准备，以利于安装过程中材料充分有限地使用。
b. 协调管理各工序的工程，实施各子系统工程严格服从工程现场总指挥的管理，避免因工序交叉造成的二次装修带来的损失。
c. 严格按施工规范安装操作，注意保护其他专业产品，尽量不损坏建筑物表面及已安装设备，确保楼宇自控设备整体的协调、对称和美观。
d. 施工中，在满足设计要求的前提下，保证系统安全可靠运行的基础上，推广使用新科技、新机具新工艺，提高安装质量，提高效率，以达到再创新的升值效果。
e. 严格按施工管理程序完成施工中及竣工资料、文件的收集、整理，减少管理费用的支付，为今后系统维护维修创造条件。
f. 在施工过程中遇到施工图纸与实际现场不符或存在不完善的地方，工程指挥部将配合现场情况，以最快的速度、最短的时间将问题呈报给建设方和设计师，把图纸尽快完善，使施工顺利进行。
5. 系统的调测及验收
综合布线在计算机网络中最基础也是最重要的组成部分，它是连接每个服务器和工作站的纽带，起着信息通路的关键作用，作为传输高速数据的物理链路，链路产生的故障严重时会导致整个网络系统的瘫痪。因此，综合布线工程竣工后，为保证系统符合设计要求，确保信息畅通和高速传递，对系统的调测是布线工程最主要的一环，必须采用专用测试仪器对系统的各条链路进行检测，以便于评定综合布线系统的信号传输质量及工程质量。用于检测铜缆的设备必须选择符合TSB-67标准的Ⅱ精度专业级线缆认证测试仪（包括信道及基本链路的测试），仪器应具备线缆故障定位、故障分析及自动储存测试结果并可客观地将其打印输出的功能。
5.1 调试阶段
供应商在全部安装工程完成后，应按照业主及厂商的要求，负责系统的开通调试。
调试好的系统必须达到业所要求的使用功能。
如调试中出现问题，必须排除故障反复试验，务必使系统完善。
安装人员可随装随测，以及时发现问题并改正。
5.2 验收阶段
当供应商认为系统调试好达到使用要求时，同工程师及业主进行系统验收。
系统验收所需进行的检验测试项目及每项试验的具体方法和要求，应提前送交工地工程指挥部审批，工程部同意后方可进行。
系统验收过程中某些部分出现问题，要在纠正错误后再重做试验，重新试验时，至少有三次以上同一试验没有出现问题，工程师满意后才算通过。
供应商应提供检验和测试的工具的仪表。
检验测试时，必须要有详细的技术记录。测试结束后，供应商需将整理好的测试就送交工程师。
经测试后的系统需经过一段时间的试运行，试运行期间，系统由供应商及业主工作人员共同管理。
系统试运行之前，供应商应提供培训课程，确保业主的工作人员熟悉设计资料和图纸文件，掌握系统装置、设备各方面的情况，例如：系统的设计，设备日常运行的操作和监视，故障，排除损坏设备的更换、维修及系统设备的例行维修保养等。
试运行期间，供应商应指导以协助业主工作人员完成工作记录，若有问题出现，应及时处理及记录在案。
试运行结束后，供应商应将套完整的竣工图纸连同整个系统交付业主。交付之前必须经工程师审阅，认为符合要求时方正式交付业主。
6. 技术支持服务
6.1 维护
在系统交付业主使用后，供应商应负责提供一年的免费维修保养期，在此期间，供应商应提供非人为损坏的设备、材料及维修的人员、工具等；应对所有设备予以定期测试和检查并对设备进行必要的运行维护，更换不合格的设备和材料。如供应商认为设备、材料损坏是人为而不属于设备质量问题，应提供足够的证据及书面材料，在免费维修保养期内，供应商应继续对业主的工作人员提供维修指导。
在值班室内应放置实验和检查记录本，供应商每次到现场都需将工作内容详列并经业主工作人员确认，因维持需要而要将系统部分隔离后停机，必须通知业主。
6.2 售后服务
6.2.1 咨询
北京天之恒科技发展有限公司将为用户提供随时的技术咨询服务，及时解决用户在系统应用中所发现的问题。
6.2.2 培训
在工程实施过程中，对用户提供1-２名人员进行系统培训。（免费）
6.2.3 保修服务内容
北京天之恒科技发展有限公司将为所承担的工程提供一年的免费保修服务（有效期从工程验收后，用户在完工报告上签字之日算起）并提供终生维护。
我公司可全面负责布线工程的方案设计、材料供应、组织施工、安装调测、验收开通。
提供维护系统的常用工具和现场培训，并提供全套验收文本、方案施工图、管理手册交业主留档管理。
负责为业主培训1-2名日常维护人员。
工程交付使用后，由专职工程师定期为系统进行常规检测，确保系统正常运转。
交换机和网络工程的安装测试。

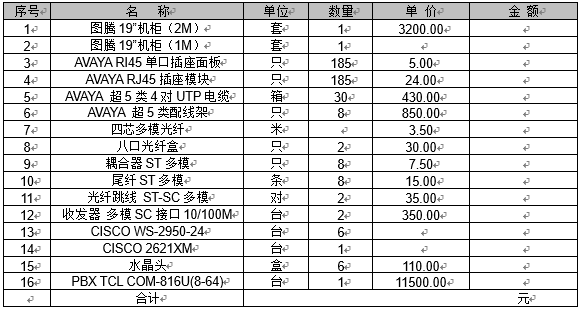

7. 材料清单及其报价
