星安职业技术学院网络中心综合布线系统设计
目录
1. TCL系统设计和安装所遵循的标准 1
2. TCL结构化综合布线系统简介 1
2.1 TCL系统组成及功能介绍 1
3. 用户需求及总体结构设计 2
3.1 用户的需求 2
3.2 总体结构设计及各子系统的设计 2
3.2.1 工作区子系统 2
3.2.2 水平区子系统 4
3.2.3 管理子系统 5
3.2.4 设备子系统 6
3.3 系统设计的特点 6
4. 施工方案设计 7
4.1 线管及走线架的选择 7
4.2 装配设计 9
4.3 信息端口的连接 9
5. 测试及验收 10
1. TCL系统设计和安装所遵循的标准
TCL结构化布线系统遵循国际工业标准而设计，有关安装要求遵循当地的建筑及电气法规。
主要遵循的标准有：
综合布线部分参照标准
美国电子工业协会/通信工业协会EIA/TIA568工业标准及国际商务建筑布线标准；
美国电子工业协会/通信工业协会EIA/TIA-TSB-36标准；
美国电子工业协会/通信工业协会EIA/TIA-TSB-40标准；
电气及电子工程师学会IEEE802标准；
中国工程建设标准化协会CECS72：95建筑与建筑群综合布线系统工程设计规范；
中华人民共和国通信行业标准ISO/IEC11801：1995大楼通信综合布线系统；
《工业企业通讯设计规范》（GBJ42-81）；
《工业企业通信接地设计规范》（GBJ79-85）；
TCL结构化布线系统设计总则；
2. TCL结构化综合布线系统简介
TCL结构化布线系统为您提供最大限度的综合能力，是一组完整的布线系统。它将计算机数据处理和数据通信系统、语音通信系统、广播系统、基带图像传输和处理系统、楼宇监控自动化系统等等，综合集成在一组布线系统内。以开放的体系、灵活的模组化的结构，以及遵循国际工业标准的设计原则，支持众多厂家的系统及网络，同时支持未来先进技术和应用，满足用户将来发展的需要。 TCL以一套布线系统取代了传统的各种应用系统的布线，不仅初期投资较省，而且长期来讲，管理和维护费用最低，同时，由于其布线系统的先进性，以及 TCL的质量保证体系使用户的投资收益在15-20年内得到保证。
2.1 TCL系统组成及功能介绍
TCL结构化综合布线系统由六个子系统组成：
工作区子系统(WORKLOCATION SUBSYSTEM)实现信息插座(InformationOutlet)和各种应用设备的连接，常用的设备是计算机、网络集线器、电话、报警探头、摄像机、监视器、音响等。
水平干线子系统(HORIZONTAL SUBSYSTEM)
实现信息插座和管理子系统(如配线架)间的连接，常用8芯非屏蔽双绞线(UTP)实现这种连接。
管理子系统(ADMINISTRATION SUBSYSTEM)
控制建筑物内所有信号传输的路由，由配线架和跳线组成。
垂直主干子系统(BACKBONE RISER SUBSYSTEM)
实现计算机主机设备，程控交换机(PBX)等控制设备与各管理子系统间的连接。常用介质是大对数双绞线、光缆。
设备室子系统(EQUIPMENT SUBSYSTEM)
实现计算机主机系统、网络集线器、程控交换机(PBX)，音响输出设备、监视控制装置、电视会议控制装置和报警控制设备与建筑物楼层的连接和建筑物之间的连接，主要有网络接口、通讯接口、主配线架等。
3. 用户需求及总体结构设计
3.1 用户的需求
职业技术学院中心机房实施结构化布线系统目标在于实现内部计算机网络系统智能化,既能满足目前的需要，同时又便于将来的扩充.
3.2 总体结构设计及各子系统的设计
职业技术学院中心机房综合布线系统采用光缆与铜缆相结合的方式。整个布线系统为星型结构，数据布线采用六类系统，可以支持ATM和250MHz以上带宽图像应用，使得语音、数据和图像更加清晰。
设计要点：
◆ 数据采用六类4对非屏蔽电缆连接计算中心机房总配线架和设备机柜。
◆机房数据配线架采用六类RJ45 24口配线架。
◆ 采用符合六类布线标准的四对非屏蔽双绞线（UTP）作为水平子系统的布线连接到各功能房/区的信息点。
◆ 采用六类结构化、模块化的RJ 45插座组成各功能房/区的单/双口信息插座。
根据长沙职业技术学院中心机房的具体情况，结构化综合布线系统包含四个子系统，即工作区子系统、水平子系统、管理子系统、设备子系统因此对该机房的SCS系统作如下设计：
所有线缆集中到机房的网络机柜进行集中管理，要求除网络及布线机柜外，其余每一个服务器机柜上配置一个24口配线架共24个信息点。共计有服务器机柜24个。网络及配线机柜8个。
布线方式：采用上走线方式。
3.2.1 工作区子系统
在工作区子系统主要是信息插座，全部采用六类信息模块，它是专为数据传输速率大于100Mbps的高速网络系统设计的，具备高硬度、防火特性，符合UL的94V-O热塑标准，插孔中的导体含有在100 -micro-inch镍基板上沉积50-micro-inch的油滑金。六类信息模块对信号损耗少，完全能适应将来的发展。
图1 六类非屏蔽信息模块
说明：
材料：优质工程塑料（PC料）及镀金铜丝；
防火级别：UL-V0；
标准：符合标准TIA/EIA 568A及ISO/IEC11801；
特点：
A、90度方向的结构可更好的保护插水晶头的面受到损坏，并减少现场的水泥渣进入模块的口破坏模块电气性能的可能，减少现场施工的报费率；
B、采用了反相位噪音消除技术和分布电容技术，使模块的性能更加优异，匹配性更好；
C、90度方向的结构设计方法使打线刀离支撑面的距离比180度的减少了一半，而模块和支撑面的接触面积增大了一倍，对于模块在施工的侧翻可能性减少了四倍；
D、打线的施工人员的手可以握到支座上，不是在打线刀的正下方，这两个方面可以更好的保护施工人员被伤到的可能；
E、斜45度的IDC端子可以更好的保证线缆的拉脱力。
1、面板类

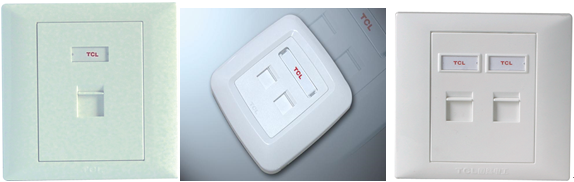

图2 TCL面板
材料：优质工程塑料（PC料）
防火级别：UL-V0
特点：
A、面板的防护门向下开启，便于操作，有效保护水晶头的弹片；
B、面板表面不可见螺钉孔，美观大方，面板设计线条流畅、棱角清晰；
C、所有面板均具有防尘盖，有效防止灰尘进入，保证性能；
D、扣位式面板设计，可防止施工时污染面板，采用优质工程塑料（PC料），防撞阻燃抗冲击；
E、所有面板均带保护门，适应不同的恶劣施工环境，固定架和后座磨砂处理，保护产品不被尖锐物划伤；
F、单面拆卸口，拆卸时不损伤墙面；
G、信息面板自带有标签，方便管理。
3.2.2 水平区子系统
水平布线子系统也可称为水平子系统(Horizontal)。水平布线子系统是整个布线系统的一部分，它是RJ-45插座开始到管理子系统的配线架,结构一般为星形。它与主干线子系统的 区别在于：水平布线子系统总是在一个楼层上，并与信息插座连接。在综合布线系统中，水平子系统由4对UTP（非屏蔽双绞线）组成，能支持大多数现代化通信设备。考虑到水平布线不易变动以及将来发展需要，所以采用高品质六类非屏蔽双绞线，它是由24-AWG硬铜导线构成，用聚乙烯与防火聚乙烯进行双绝缘，绝缘后的导线又挠曲成对，外面再包上灰色的防火聚乙烯。该型号线缆在目前的铜缆中是性能价格比最好的，符合EIA/TIA568标准，传输损耗小。为水平线子系统设计了轻型装配式槽形电缆线槽(桥架)。
图3 六类四对非屏蔽双绞线
型号：PC201004
铜丝线规：23AWG，铜芯线径标称直径为0.580mm，负公差为0.005mm，材料为低氧或无氧铜
工作温度范围：-20 至 75度
PE料：美国联碳3364
外皮：材料为优质PVC料，防火级别为CM
标准：符合TIA/EIA 568B及ISO/IEC11801
外皮颜色：咖啡色
特点：
A、线缆有充足的性能余量满足实际系统需求，独特骨架式设计，更好的在保证外径的基础上，又有效地提高了NEXT、FEXT等电气性能。
B、线缆针对国内的特殊情况进行了加强，无论施工前还是施工后，性能均非常好。
C、线缆通过了信息产业质量监督检测中心检测，检测结果都超过了六类标准的要求。
D、线缆是最好的材料、设备、技术三者的完美结合的体现
E、具体超五类线缆的所有优点。
用线计算公式：(总长度+总长度*10%) ( 线平均损耗+机房余留)=10%
一共实际需要用线合计：箱
3.2.3 管理子系统
设备类型：24口配线架
采用集中管理，采用六类配线架，管理子系统(Administration)由交连和I/O组成。管理点为连接其他子系统提供手段。它是连接干线子系统和水平子系统的设备，其主要设备是配线架和网络设备。管理子系统单独用一个机柜集中管理。
管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑都直接影响到将来信息系统的正常运行、维护及使用。
图4 模块化24口UTP配线架
我们只调整管理子系统的交接，就可以管理整个用户终端，从面实现了综合线系统的灵活性。
型号：PD2124
颜色：银灰色
安装方式：1U安装位，19英寸机柜式安装
适配模块：可适配超五类、6类和更高级别非屏蔽信息模块
特点：
A、六类配线架采用的是进一步模块化设计，充分为客户节约每一分投资；
B、六类配线架的连接硬件采用的是工作区用的模块，可以确保整个系统达到最佳；
C六类配线架采用了独特的托架设计，使维护、管理极为方便，并且即使长时间放置也不会影响系统性能；
D、六类配线架安装牢固，经久耐用
E、配线架背后的倒“T“字形理线架，能重复无限次使用，并能有效保证张力的同时保护线缆，另可以减少扎带的使用。
跳线：
A、六类跳线100%经过测试仪的检测，保护用户的投资，采用专用技术保证导体处于正确的位置优化线对间平衡，特殊模具工艺处理满足六类标准的传输性能；
B、六类跳线的接触点为镀金，厚度大于0.3微米；
C、六类跳线采用的是灌胶工艺，即使在恶劣环境中使用，也不会影响性能；
D、六类跳线的水晶头采用的是PC料制作，坚固、结实。
图5 六类跳线
3.2.4 设备子系统
设备系统是整个配线系统的中心单元，它的布放，选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。设备系统安装在中心机房。
3.3 系统设计的特点
本方案系统设计采用 TCL 六类布线系统，将用户的需求有机结合起来。方案为用户的应用、升级、扩容和维护管理提供了最大限度的灵活性。它的特点是：
1）统一介质，统一接口，水平双绞线采用 TCL六类4对UTP，工作区和配线间端接全部采用RJ-45接口。
2）简化了管理：对布线柜子系统而言，以往的设计中习惯于采用多对数配线架，成百上千对线集中端接于配线架上，系统管理员记清楚各种不同的线对并从中找出来是一件困难的事情。在实际应用中，采用24口配线架直接管理，便于管理。

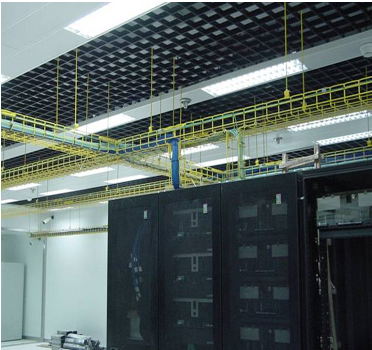

机房设计布线方式为上走线方式在机柜顶上开洞走线，安装样式如图6所示。
图6 机房布局
4. 施工方案设计
4.1 线管及走线架的选择
走线架的选择
总部位于法国巴黎的卡博菲是法国罗格朗集团的子公司之一，是世界上最大的网格式桥架生产商，产品销往全球七十多个国家和地区，桥架安装总量超过160，000公里。基于创新、高效、安全、灵活、洁净等理念设计的卡博菲网格式桥架1972年起源于法国巴黎，经过三十余年的发展已成为全球网格式桥架领域的领航者!2008年公司参与了中国《电子信息系统机房设计规范》国家标准（GB50174-2008，2009年6月1日正式实施）的制订，卡博菲网格式桥架以其独特的优势写入新国家标准！
卡博菲网格式桥架主体
图8 卡博菲网格式桥架
Compare (the same material) （基材为合金低碳钢，304L，316L等 ，脱酸、脱酯、钝化…）
CABLOFIL? wire mesh cable tray （卡博菲－金属网格式线缆桥架）Different colour is available
From 30 to 150 mm（30/54/105/150）
From 50 to 600 mm（50/100/150/200/300/400/450/500/600)
3 meters
可喷涂成各种不同的颜色
The material & logistics -efficient cable tray （卡博菲－－简洁、高效、低耗的网格式桥架）
No special parts, e.g. tee, elbow, cross, which are more expensive than straight parts（无需三通、十字交叉、直角弯、变径等各种附件）
Quick & easy installation makes labor cost lower（快速安装系统能更节省成本，降低劳动强度）
Lower logistic & maintenance costs（便于升级和维护，降低使用成本）
4.2 装配设计
双绞线在转弯时的弯曲半径在施工过程中必须大于线缆外径的8倍。因此，线槽在转弯或转接时必须要有一定的弧度，以使线缆有一个自然的过度。以满足线缆转弯时对弯曲半径的要求。
4.3 信息端口的连接
在进行信息端口的端接时，满足以下要求：
1）在进行端接前应检查线缆终端的标签是否完整无缺，如没有缺损，一般按顺序端接。
2）在打线时认准线号，线位色标，不颠到和错接。
3）在端接时，每对双绞线保持扭绞原状态，拆开扭绞长度不大于13MM。
4）拨除护套均不挂伤绝缘层，使用专用工具剥除。

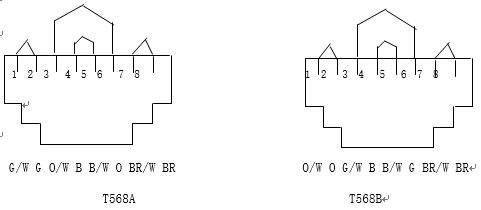

5）双绞线在与信息插座和配线架模块连接时按色标和线对顺序进行卡接。插座类型、色标和编号符合图9所示。
6) 在信息插座和配线架端接完毕后与两端都再次贴上标号,写进文档管理系统,以利于维护和管理。
7) 配线架上的每一个信息接口对应线缆都有规律地梳理整齐,保证美观整洁,又便于识别,方便日后维护管理。
图9 信息插座连接图
5. 测试及验收
所有传输测试都使用FLUKE系统测试仪进行，这测试仪得到 TCL公司的认可，作为综合布线系统测试使用。
所有主干电缆的长度都不多于90米，而所有水平电缆UTP将会百分百测试以下的参数：
连续性；
长度；
衰减；
近端串扰；
所有UTP都将进行连续性测试。
