关于三相交流异步电动机接触器、按钮双重联锁正反转控制线路
日期: 2019/8/29 浏览: 3 来源: 学海网收集整理 作者: 成都工贸职业技术学院 童亚丹
摘要：要使生产机械运动部件能向正反两个方向运动，方法之一就要求电动机能实现正反转控制；接触器、按钮双重联锁正反转控制线路能克服接触器联锁正反转控制线路操作不便的缺点；电动机三相电源进线中的任意两相对调接线时，电动机可实现反接制动或反转。
关键字:正反转控制、反接制动

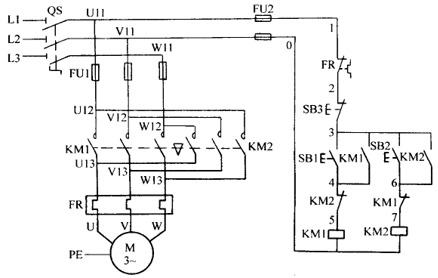

一、接触器联锁正反转控制线路中，电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。
此线路工作安全，但操作不便。如果把正转按钮SB1和停止按钮SB2换成两个复合按钮，并把两个复合按钮的常闭触头也串接在对方的控制电路中，就能克服接触器联锁正反转控制线路操作不便的缺点。

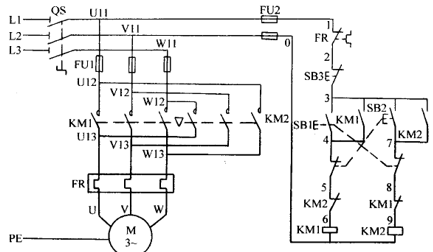

二、接触器、按钮双重联锁正反转控制线路
连续正转时按下SB2，电动机三相电源进线中的L1和L3两相对调接线，电动机先实现反接制动再反转。这种线路一般用于控制额定电流10A、功率在3KW及以下的小容量电动机。问题是如果电动机功率是4.5～10KW的小容量电动机，反接制动时由于感应电流很大，一般约为电动机额定电流的10倍左右，所以需在定子绕组回路中串入限流电阻R，但反转时不需要限流电阻R,接触器、按钮双重联锁正反转控制线路应如何设计呢？
三、控制线路设计

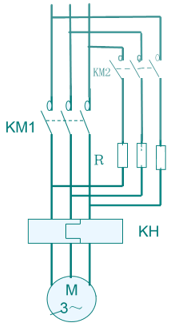

1.在定子绕组回路中串入限流电阻R（图示为主电路）

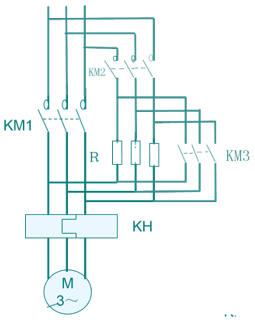

2.反转时短接限流电阻R（图示为主电路）
通过接触器KM3主触头闭合短接限流电阻R,其控制电路需重新设计。
3、控制电路设计

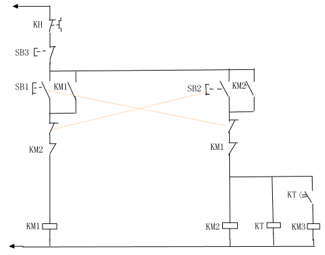

(1)连续正转变为反转时线路如下,需在定子绕组回路中串入限流电阻R，但反转时由接触器KM3主触头闭合短接限流电阻R时不需要限流电阻R。

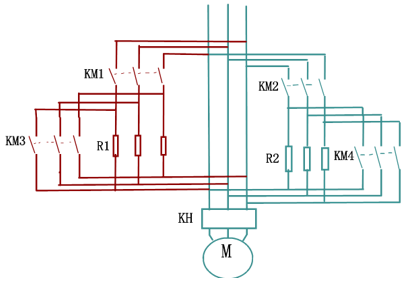

(2)接触器、按钮双重联锁正反转控制线路涉及到双向启动，其控制线路设计更为复杂。首先是主电路：

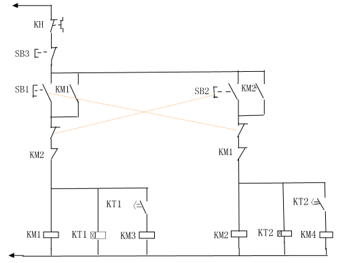

其次为控制电路：
四、结束语：
此线路设计综合性强，对以前所学的知识进行巩固、提高、加深，可以计对学习成绩好的学生课后进行，为以后学习和工作打好铺垫。
