PLC功能指令在天塔之光中的应用
Application of PLC Function Instruction in the Light of Sky Tower
俞海阳 蒋莉莉 Yu Haiyang Jiang Lili
(泰州技师学院，泰州 225300)
（Taizhou Institute of Technicians, Taizhou 225300）
摘要：本文主要介绍了如何运用PLC功能指令来实现天塔之光控制系统的程序设计。
Abstract: This paper mainly introduces how to use PLC function instruction to realize the program design of the Sky Tower light control system.
关键词：PLC 天塔之光 功能指令 位左移指令 传送指令
Key words: PLC Light of Sky Tower Functional instruction Bit shift left instruction Transmit instruction
0 引言
文章以三菱FX1N系列PLC为例，说明功能指令在天塔之光中的应用，重点介绍了传送指令及移位指令的使用方法。相对于基本指令而言，功能指令使编程更加方便快捷。
1 天塔之光的控制要求

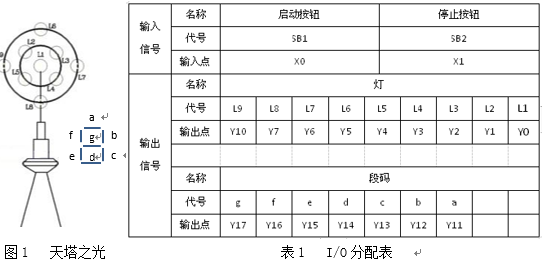

系统设有1个启动按钮、1个停止按钮和9盏灯。L1 - L9的分布如图1所示，按下启动按钮：9盏灯按顺序依次点亮，每盏灯亮1s的时间。每盏灯点亮的同时，数码管显示灯所对应的数字编号。如此循环，周而复始。只有当按下停止按钮后，灯以及数码管才会熄灭。
2 列出I/O分配表
根据天塔之光的控制要求，启动按钮接PLC的输入点X0，停止按钮接PLC的输入点X1。9盏灯分别占用PLC的一个输出点。另外，数码管要能显示对应的数字，则每一个段码分别占用PLC的一个输出点。天塔之光的I/O分配表如表1所示。
3 绘制I/O外部端子接线图

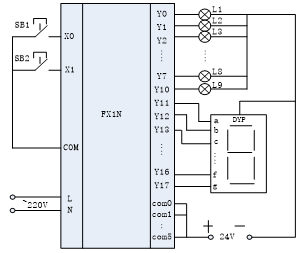

根据天塔之光的I/O分配表绘制出PLC外部端子接线图，如图2所示。启动按钮和停止按钮分别接PLC的输入端子X0和X1。PLC的输出端子Y0-Y7、Y10驱动灯L1-L9，高电平有效，灯的另一端接电源负极。数码管采用共阴极数码管，PLC的输出端子Y11-Y17驱动段码a-g，高电平有效，数码管的公共端DYP 接电源负极。com0/com1/.../com5接24V电源正极。
4 程序设计
FX系列PLC功能指令的格式采用梯形图和指令助记符相结合的形式。功能指令助记符在很大程度上反映该指令的功能特征，一般取英文的简写字符。大部分功能指令在指定功能编号的同时，还需要指定操作元件。操作元件分为源操作元件和目标操作元件。功能指令有连续执行型和脉冲执行型两种形式。助记符后面有符号P的表示脉冲执行型。对于不需要每个扫描周期都执行的指令，用脉冲执行方式可缩短程序处理时间。
图2 I/O外部端子接线图
传送指令（MOV 指令）的功能是将源操作元件[S]中的数据传送到指定的目标操作元件
[D]中。如:（MOV [S] [D]）。位左移SFTR(Shift Right)指令使位元件中的状态成组地向左移动，由n1指定位元件组的长度，n2指定移动的位数。如：（SFTL [S] [D] n1 n2）。

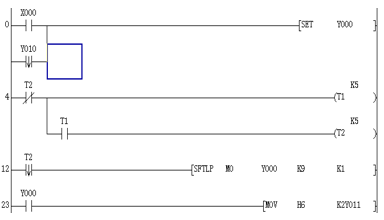

如图3所示，按下启动按钮SB1，X0常开触点闭合，执行SET指令，使Y0线圈接通并保持，驱动灯L1点亮；与此同时，Y0常开触点闭合，执行MOV指令，将十六进制数H06传送到字元件K2Y11中，使Y12、Y13有信号输出，驱动数码管b、c
段点亮，显示数字“1”。按下启动按钮SB1的同时，定时器T1、T2也开始定时。当1s时间到，T2常开触点闭合，执行SFTLP指令， Y0的1状态移位到Y1中，M0的0状态移位到Y0中；灯L2被点亮，而灯L1熄灭。如此循环下去，一直到灯L9点亮1s后，Y10常开触点闭合，执行SET指令，再次使Y0线圈接通并保持，进入第二轮循环。
此外，图3中还用了一条区间复位指令，其助记符为 ZRST。当按下停止按钮时，X001 的常开触头闭合，使Y0-Y17区间的所有输出继电器均复位，相对应输出继电器控制的所有灯和数码管均会熄灭。
图3 梯形图
5 结束语
经多次运行和调试，设计的梯形图完全能满足天塔之光的控制要求。而且功能指令和基本指令相比，可大大缩短设计的周期，同时也提高了运行的可靠性。
参考文献：
[1] 王国海.可编程序控制器及其应用. 北京 中国劳动社会保障出版社，2007.
[2] 瞿彩萍.PLC应用技术.北京：中国劳动社会保障出版社，2014.
[3] 吴明亮，蔡夕忠.可编程控制器实训教程.北京：化学工业出版社，2005.
