用《Auto CAD》软件绘制轴类零件图的几点说明
日期: 2019/2/2 浏览: 1 来源: 学海网收集整理 作者: 泰州技师学院 刘金平
摘要：Auto CAD是计算机辅助设计软件，用计算机代替手工绘制机械图样。机械图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
关键词：绘图、形位公差、块、尺寸标注、粗糙度
Auto CAD是由美国Autodesk公司开发的大型计算机辅助绘图软件，主要用来绘制工种图样。它为工种设计人员提供了强有力的两维和三维设计与绘图功能。当前Auto CAD已经广泛应用于机械、电子、服装、建筑等设计领域。

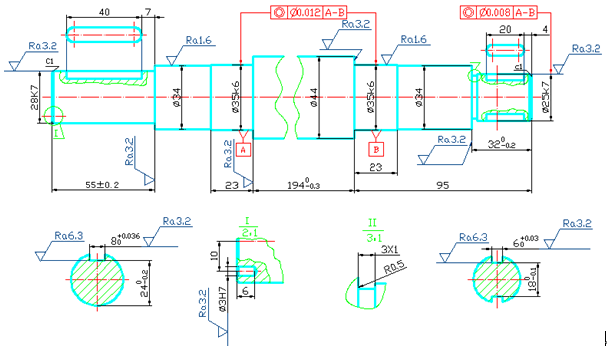

下面我就以机械中常见的轴类零件为例谈一谈作图过程中值得注意的问题，图形如下：
一、绘图前的准备工作
1．绘图单位设置
用鼠标选择下拉菜单“格式” “单位”设置“图形单位”对话框：
2．绘图范围设置
设置一张大小为A3（420,297）幅面的图纸。
用鼠标选择下拉菜单“格式” “图形界限”选项，则命令窗内容如下：
注意：在用Limits命令设置了绘图范围后必须用鼠标选择下拉菜单视图/缩放/全部，将视窗扩大到整个屏幕。
3、设置图层
根据图形要求我设置了如下图层：（粗实线、细实线、点划线、尺寸标注、粗糙度、形位公差）层，共计6个图层。
将图层分别设置，3个绘制图形层，3个标注层，这样一目了然，图形复杂时，方便绘制和编辑图形。
二、绘制图形
1．画出轴类图形的一半，再使用镜像命令。
2．修剪图中多余线条时，采用“框选”方式，选中”全部图形” 回车 剪掉多余图线。
3．点划线不能显示时，需修改其比例。

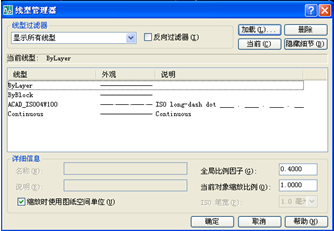

“特性”工具栏 线性控制 其他，弹出如下对话框，将“全局比例因子”改为1以下的数值：
4．Ⅰ、Ⅱ两个局部放大图图形在原来的基础上放大到2、3倍，所标尺寸仍是零件的完工尺寸。
三、标注尺寸、形位公差、粗糙度
1．标注的先后顺序如下：
⑴ 线性尺寸（一般公差要求）
⑵ 极限尺寸
⑶ 倒角、圆角
⑷ 形位公差
⑸ 粗糙度
2．形位公差中基准符号的书写按照最新国家标准注法绘制，尺寸如a图所示：
3．对称偏差标注中的“？”，如图中 “ ” ，应将“文字格式” 对话框中 “字体” “宋体”。
4．标注 尺寸时，要修改其标注尺寸值，修改方式如下：
点击“线性标注” 点击“直线两端点”，输入M，弹出尺寸标注对话框。

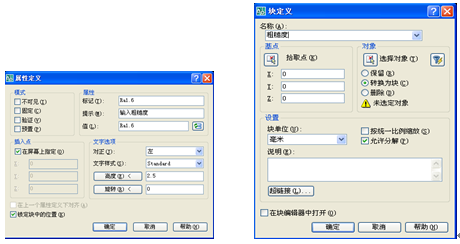

5．粗糙度种类多时，将其制作成块，具体步骤如下：
⑴ 按照国家标准规定尺寸用直线命令绘制出粗糙度的符号,如（b）图所示。
⑵“绘图”下拉菜单 块 定义属性
属性定义 创建块
⑶“绘图”下拉菜单 块 创建
⑷ “插入块”，制定插入点、旋转角度、属性值。
四、保存图形
调用Save As命令后，AutoCAD弹出Save Drawing As 对话框，在此对话框中用户可以选择保存的路径、文件类型以及文件名称。注意文件名后缀为.dwg。
