基于稳态模型的异步电动机调速系统
日期: 2022/12/6 浏览: 3 来源: 学海网收集整理 作者: 张雪标 王娟 童亚丹
成都工贸职业技术学院 四川成都 611731
摘要 本论文将着重对三相异步电动机变压变频调速的基本控制方式，变频器主要类型，矢量控制进行阐述。
关键词：变频器、变压变频、矢量控制
异步电动机变频控制有一些不好理解的概念，下面我们来探讨。
一、变压变频调速的基本控制方式
在进行调速时，希望每一极磁通Фm为额定值不变。Eg=4.44f1NsknsФm,Eg/f1=常数，VVVF调速，变压变频调速。下面是正弦波供电时，几种控制的特点。
1、Us/w1=常数，控制最容易实现，满足一般要求，低速带载能力差，需对定子压降实行补偿。
2、Eg/f1=常数控制，改善低速控制，转矩能力受限制。
3、Er/f1=常数控制,实现起来较复杂，性能较好。
二、基于异步电动机稳态模型的变压变频调速
直流电动机主磁通和电枢电流分布的空间位置是确定的，可以独立进行控制。而交流电动机的磁通是由定子与转子合成产生的，笼型电动机转子电流是不可控的，动态模型比直流电机复杂得多。由于不少负载，风机与水泵不需要很高的动态性能，可用恒压频比的控制方案，要求高一些的调速与启动性能，可采取闭环控制方案。
（一）、转速开环恒压频比调速系统

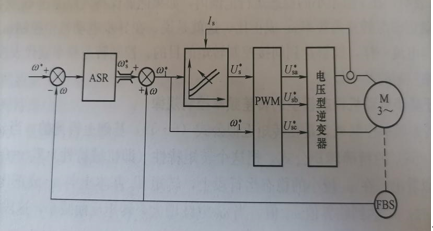

（二）、转速闭环转差频率控制的调速系统
三、异步电动机按转子磁链定向的矢量控制系统

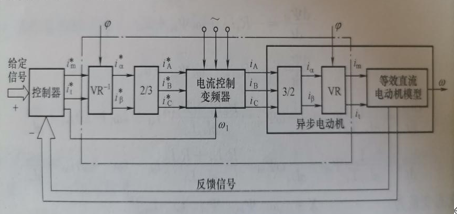

（一）矢量控制的基本思路
（二）无速度传感器的矢量控制系统
电机轴上安装编码器，费用与可靠性都是问题，利用矢量控制容易检测的电压电流可以推算出矢量控制的转速信号，实现无速度传感器的矢量控制系统。
参考文献：
[1] 《电力拖动与控制》
[2]《PLC原理与应用》作者宫淑贞
