电力拖动继电控制线路的设计方法——以单按钮控制星—三角降压启动为例
日期: 2018/5/1 浏览: 0 来源: 学海网收集整理 作者: 成都工贸职业技术学院 张雪标 王娟
[摘要]继电线路的设计往往凭经验设计,有无设计的具体步骤与方法呢?,本文就此进行讨论.讨论的题目为单按钮控制星—三角降压启动.
一、设计控制线路步骤
1、步骤一、首先仔细分析并吃透题目的控制要求.
例如:某降压启动控制要求是,按下按钮SB不松手,KMＹ、KM得电。松开SB, KMＹ失电、KM继续得电，KMΔ得电。再次按下SB，KM、KMΔ均失电。
2、步骤二、接下来，将任务分解，列出条件和结果。例如，按下按钮SB不松手, KMＹ、KM得电，松开SB, KMＹ失电、KM继续得电，KMΔ得电，再次按下SB，KM、KMΔ均失电。

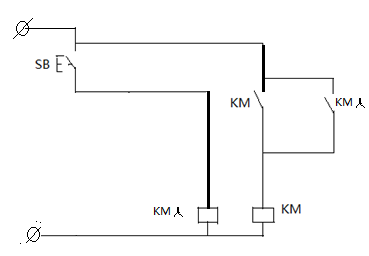

3、步骤三、1、根据每一步，具体和细化动作过程，例如，按下按钮SB不松手, KMＹ、KM得电，松开SB,KMＹ失电、KM继续得电。显然，KM线圈是自锁控制线路。而KMＹ是一个点动控制。所以，可将控制过程详细描述成，（1）按下SB→KMＹ先得电→不自锁 KMＹ常开触点闭合→启动KM线圈，并自锁。

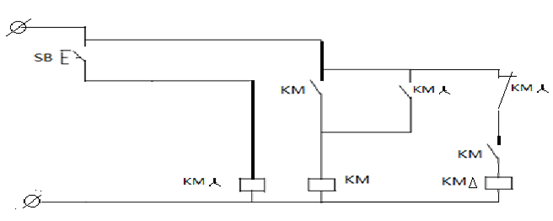

（2）松开SB，KMＹ失电，KM继续保持，KMΔ得电。可将控制过程详细描述成，松开SB → KMＹ线圈失电，常闭触点恢复闭合 Km常开触点闭合（为 KMΔ得电做准备）} KMΔ得电
（3）再次按下SB，KM、KMΔ均失电。

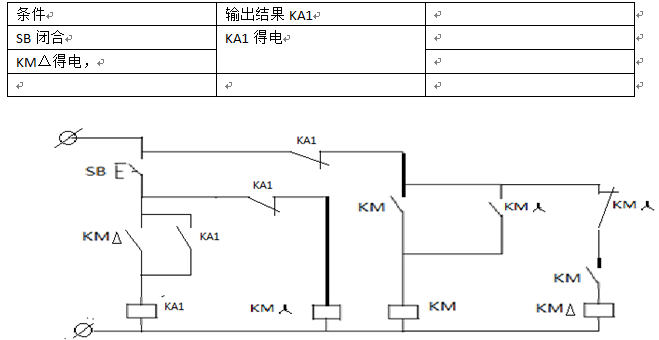

引入一个第三方的中间继电器KA1，KA1得电，常闭触点将KMＹ、KM、KMΔ切断
描述成 再次按SB（KMΔ常开闭合） → KA1线圈失电，常闭触点断开→切断,KMＹ、KM、KMΔ线圈的回路。
二、设计步骤总结
总之，设计继电控制线路的步骤是
1、 分析吃透题目控制要求

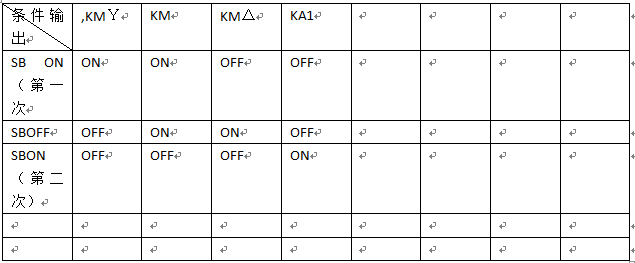

2、 将控制要求细化，列出表格明确输入条件，输出结果
3、 根据控制要求，画出每一步电路图。
4、 将每一步电路图合并完善。
