三相异步电动机正反转的多种控制方法
日期: 2022/9/18 浏览: 1 来源: 学海网收集整理 作者: 张雪标 王娟 童亚丹
（成都工贸职业技术学院 四川成都 611731）
摘要 本论文将着重对三相异步电动机正反转的继电控制、PLC控制、变频器控制进行探讨，包括正反转延时控制、单按钮控制、变频器的正反转控制、程序控制等进行研究。
关键词：正反转、PLC控制正反转、变频器控制正反转
三相异步电动机正反转往往大家想起接触器连锁或双重连锁正反转，其实正反转还有许多控制的形式及控制拓展，下面我们来探讨。
一、三相异步电动机正反转继电控制
（一）接触连锁正反转控制
控制过程：按下正转按钮电机正转，按下停止按钮电机反转，按下反转按钮电机反转，有互锁保护。
(二）正反转时间继电器循环控制：
控制过程是：正传（10秒）---停止（10秒）---反转（10秒）--停止（10秒）--正传循环。
（三）正反转的点动连续混合控制
可同时实现正转反转的点动与连续控制。
（四）单按钮正反转延时停止与延时启动控制线路
按下按钮，正转启动，松开按钮，延时停止，再次按下按钮，反转运行，松开按钮延时停止。
（五）单按钮控制电机正反转
第一次按下按钮电机正转，松开后，第二次按下，电机停止，第三次按下反转，第四次按下停止。
二、三相异步电动机正反转PLC控制
通过将继电控制线路图转换成PLC程序完成控制

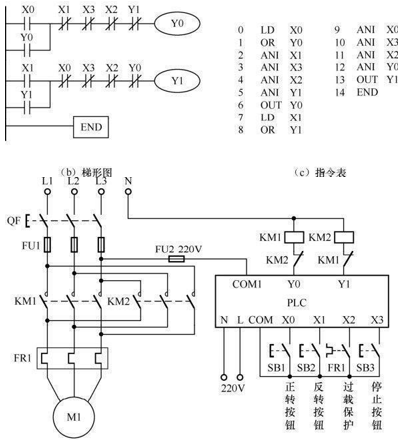

下面只将双重连锁的PLC控制接线图、梯形图、程序写出，其余控制类似。
三、变频器控制三相异步电动机正反转

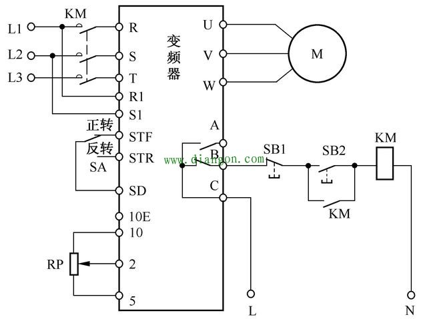

1、端子接线控制法
2、程序控制法
通过设置控制字改变电机的运行方向与时间。
参考文献：
[1] 《电力拖动与控制》
[2]《PLC原理与应用》作者宫淑贞
