三相异步电动机正反转的继电器控制方法
日期: 2022/9/18 浏览: 6 来源: 学海网收集整理 作者: 张雪标 王娟 张俊莲 张继涛
（成都工贸职业技术学院 四川成都 611731）
摘要 本论文将着重对三相异步电动机正反转的继电控制，包括正反转延时控制、单按钮控制等进行研究。
关键词：正反转；多种方法；继电控制
三相异步电动机正反转往往大家想起接触器连锁或双重连锁正反转，其实正反转还有许多控制的形式及控制拓展，下面我们来探讨。
一、三相异步电动机正反转继电控制
（一）接触连锁正反转控制线路

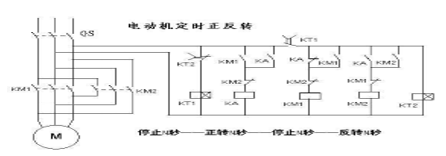

(二）正反转时间继电器循环控制：
控制过程是：正传（10秒）---停止（10秒）---反转（10秒）--停止（10秒）--正传循环。

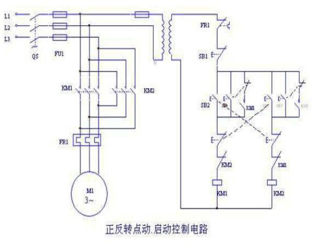

（三）正反转的点动连续混合控制线路

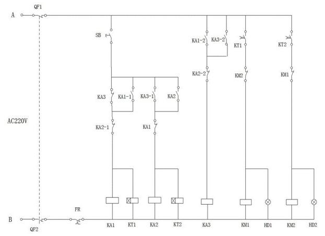

（四）单按钮正反转延时停止与延时启动控制线路
按下按钮，正转启动，松开按钮，延时停止，再次按下按钮，反转运行，松开按钮演示停止。

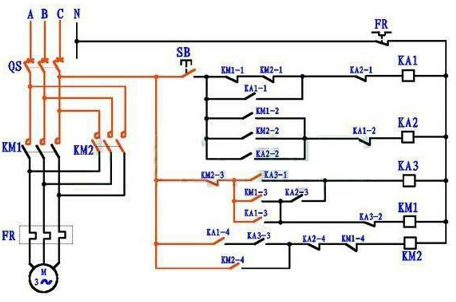

（五）单按钮控制电机正反转
第一次按下按钮电机正转，松开后，第二次按下，电机停止，第三次按下反转，第四次按下停止。
（六）线路上电后电动机反转后延时停止，按按钮电动机正转，松开按钮后正转立即停止。
参考文献：
[1] 《电力拖动与控制》
[2]《PLC原理与应用》作者宫淑贞
