一种滚轮式可调节电缆桥架的设计与应用
A roller can adjust the design and application of cable tray
【abstract】 this paper proposes a roller can adjust the design structure and application method of cable tray, a new type of cable tray in a quick, efficient equipment and electrical cabinet, main equipment and equipment, installation, and laying between fixed cables, signal lines, air lines and other lines as the goal, effectively solve the current industrial enterprises in the cable laying work of the existence of the "last mile" cable leakage, safe hidden trouble of many problems, achieve much easier to operate than conventional bridge structure, fully meet the needs of construction installation, maintenance, maintenance, higher efficiency, lean management, and the effect of higher management level.
【摘要】本文提出了一种滚轮式可调节电缆桥架的设计结构及应用方法，新型电缆桥架以快速、高效率完成设备与电柜、主设备和分设备之间敷设、安装和固定电缆线、信号线、空气管线及其它管线为目标，有效解决目前工业企业在电缆敷设工作中“最后一米”存在的电缆外露、安全隐患多的诸多问题，达到比常规桥架结构更易操作、充分满足施工安装、维护检修的需要，效率更高、精益管理和现场管理水平更高的效果。
【关键词】 滚轮式 敷设 可调节 电缆桥架
【前言】烟草行业的各类设备和其它通用设备一样，在设备与电柜、主设备和分设备之间也都同样存在电缆线、信号线、空气管线或其它管线的集中敷设、安装和固定。而烟草的卷包设备又尤为特别，这里就对卷包设备在电缆敷设过程中存在的一些通用问题进行技术研究和开发。
目前烟草卷包主流设备是ZB45型包装机组，其主要由小盒包装机、盒外透明纸包装机、条盒包装机、条外透明纸包装机及电柜附属设施等几个独立设备组成，设备与设备之间、设备与电柜之间的供电均由电缆线路连通，这些线路都是敷设安装在主桥架系统内，然后从主桥架系统进入到各设备连接位置，其主桥架一般是双向直通桥架结构，操作方式是先将电缆放进桥架底座内，然后盖好桥架盖板，即可完成对电缆的敷设工作，而最后电缆与各类管线接入各分体设备中去时，由于各连接点不同，电缆走向会有多路方向，所以就会用到三通或多通式桥架进行敷设，这种桥架和直通式桥架的敷设方法不同，是要将桥架盖板先盖上，再将电缆等管线从桥架盖板各出口一根一根分别穿出，因敷设空间较小，电缆数量多、电缆较粗、硬，电缆弯曲弧度小（大约在130～145度间），不易弯曲转向，再加上敷设过程中，由于桥架的各出口一般是固定的，不可调节，导致操作难度很大，工作效率低，且电缆在敷设过程中电缆外皮还容易和金属桥架接触面产生长时间的摩擦，进而会使电缆外皮受到不同程度的磨损伤害，造成电缆最外保护层受磨损而影响电缆质量。所以目前的现状是在最后接入设备中的电缆等各路管线，均不用桥架，直接裸露在处，导致现场无序、凌乱，且还存在一定的安全隐患，目前现有全国烟草行业在用ZB45机型包装机组约有800多套，都是存在以上这种情况。这种现状不仅影响了设备整体美观，同时电缆线外露还存在一定的安全隐患，也不符合烟草行业中精益管理和现场管理的要求。
基于上述存在的共性问题，在已有桥架公知技术和现状的基础上，为克服和解决其存在的操作不易、对电缆的损伤及现场凌乱等问题，笔者对现场进行了多次充分的调研、分析和重新设计，提供如下所述的滚轮式防磨损可调节电缆桥架的关键创新技术，
一、存在的问题与原因分析
目前生产企业大型设备之间及设备与电柜之间的供电均由电缆线路连通，这些线路都是敷设安装在主桥架系统内，然后从主桥架系统进入到各设备连接位置，其主桥架一般是双向直通桥架结构，操作方式是先将电缆放进桥架底座内，然后盖好桥架盖板，即可完成对电缆的敷设工作，而最后电缆与各类管线接入各分体设备中去时，由于各连接点不同，电缆走向会有多路方向，所以就会用到三通或多通式桥架进行敷设，这种桥架和直通式桥架的敷设方法不同，是要将桥架盖板先盖上，再将电缆等管线从桥架盖板各出口一根一根分别穿出，因敷设空间较小，电缆数量多、电缆较粗、硬，电缆弯曲弧度小（大约在130～145度间），不易弯曲转向，再加上敷设过程中，由于桥架的各出口一般是固定的，不可调节，导致操作难度很大，工作效率低，且电缆在敷设过程中电缆外皮还容易和金属桥架接触面产生长时间的摩擦，进而会使电缆外皮受到不同程度的磨损伤害，造成电缆最外保护层受磨损而影响电缆质量。所以目前的现状是大部分敷设在最后接入设备的电缆等各路管线，均不用桥架，直接裸露在处，导致现场无序、凌乱，且还存在一定的安全隐患。
二、滚轮式可调节电缆桥架的设计方法与结构
1、设计思路
建立已有桥架公知技术和现状的基础上，通过设置推拉式导向出口和导向滚轮结构，将根据需要调节导向出口的大小，在双重技术的配合下，灵活应对三通或多通桥架连接及电缆出口的可操作性，而导向滚轮则用滚动摩擦取代原来的滑动摩擦，可以解决了电缆在敷设过程中桥架金属表面对电缆外皮的磨损的可能，同时解决生产企业电缆敷设工作中“最后一米”存在的电缆外露、安全隐患多的诸多问题。
2、设计结构

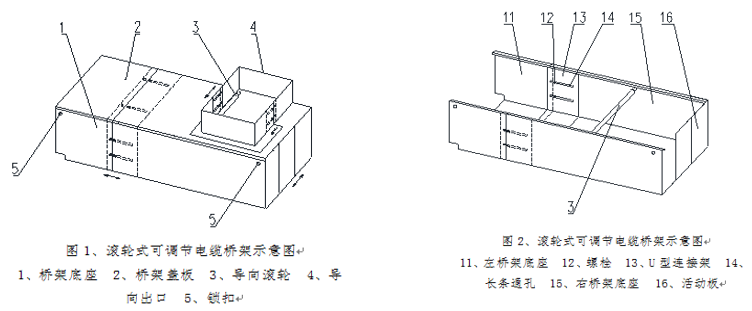

滚轮式可调节电缆桥架（见图1、2）包括桥架底座、桥架盖板、导向滚轮、导向出口和锁扣，其特征在于桥架底座呈U型槽钢结构，从左至右依次为左桥架底座、螺栓、U型连接架、长条通孔、右桥架底座、锁扣和活动板，左桥架底座与右桥架底座分别与U型连接架两端固定连接，右桥架底座U型口上端设置有导向滚轮，导向滚轮右上方设置有导向出口，导向出口由前U型架和后U型架组合而成，并依前后次序分别安装在桥架盖板的前后端；桥架盖板从右往左依次分别为右盖板、连接板、长条通孔、螺栓和左盖板，右盖板与左盖板分别与连接板两端固定连接组合为桥架盖板，桥架盖板通过锁扣与桥架底座锁接在一起，实现电缆桥架能根据现场安装位置进行其长度的伸缩调整，确保电缆安装能更准确到位。
三、滚轮式可调节电缆桥架的应用
滚轮式可调节电缆桥架在应用过程中，通过推拉活动板调整直通桥架出口大小或出口位置，然后将主桥架系统送过来的需直通接入设备的电缆等线路整齐敷设在桥架底座内，将需要从导向出口敷设的电缆先穿过导向出口，并盖好桥架盖板。然后，继续通过对桥架导向出口设置的伸缩连接结构，可使导向出口的开口面积增大30%～50%以上，再将电缆等管线沿着导向滚轮，并从导向出口一根一根敷设，在导向滚轮的滚动作用下，避免了电缆外皮与金属桥架接触面的直接摩擦，保护了电缆在敷设过程中不受损伤、同时降低了施工难度，当电缆全部敷设到位后，再通过调整导向出口的伸缩连接结构，把导向出口恢复到原状或其它适应电缆安放的位置上并进行固定，进一步减少了电缆因弯曲后产生的反弹，当电缆桥架、桥架盖板及电缆的敷设完全达到要求后，就将四个锁扣扣紧，这样即完成了整个电缆线的安装和固定工作，从而高效率的实现了三通式或多通式电缆敷设安装工作。
四、结束语
该装置结合实际敷设电缆过程中遇到的困难问题，设计了一种滚轮式可调节的电缆桥架，克服和解决其存在的操作不易、对电缆的损伤及现场凌乱等问题。同时，通过设置推拉式导向出口和导向滚轮结构，将根据需要调节导向出口的大小，在双重技术的配合下，灵活应对三通或多通桥架连接及电缆出口的可操作性，利用滚动摩擦方式取代原来的滑动摩擦，有效解决了电缆在敷设过程中桥架金属表面对电缆外皮的磨损的可能，达到了比常规桥架结构更易操作、效率更高、精益管理和现场管理水平更高的效果，同时该项技术具有较强的推广价值和使用价值，也可推广运用到其它行业的类似专业技术中。
参考文献：
[1] 关于电缆桥架若干问题的探讨.《工程技术(全文版)》2016年第10月24.00177-00177
[2] 吕明明. 浅谈电缆桥架的施工[J].城市建设理论研究（电子版）。2014 ,(29):1728-1729.
[3]《机械设计基础》.机械工业出版社.2013修订版
[4] 《材料力学》；化学工业出版社；2009年08月
[5] 吴勇.电缆桥架设计施工中的问题[J].四川建材,2009,35(3):40-41
