浅谈电机和变压器中同名端和首位端的区别
日期: 2018/7/1 浏览: 5 来源: 学海网收集整理 作者: 成都工贸职业技术学院 张雪标 王娟
摘要：在电类学习中，有些同学经常将同名端和首尾端混为一谈，本文着重说明两者的区别。
关键字:同名端、首尾端
在电机与变压器学习中,学习者经常将同名端和首尾端混为一谈,认为一个绕组两端若为同名端,则这两端一定是首位端,,这是不对的,下面我们先看一下同名端和首尾端的概念..
同名端--两个绕组同一瞬间电动势极性相同的两端,为同名端.
首位端—三相异步电动机、三相变压器同时接电源的三端，也可以理解为绕组导线绕向相同的三端。下面大家看一下下面例子。

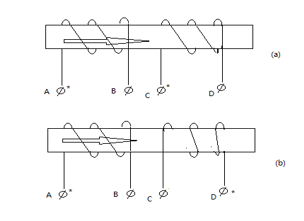

如图:同名端如下,可见,同名端在任一瞬间极性相同,图a:A、C两端为同名端，极性相同，不能误叫首尾端，同理图b：A、D两端为同名端
图一
如图二,A1、B1、C1三端同为首端，（绕向相同）但A1、B1、C1不是同名端，（极性不一定相同）通过判断 ，A1、B2、C2为同名端。
图二
结论：首尾端是针对三相电机或三相变压器而言的，绕向相同的端即同时接电源的端。注意是三相绕组，且绕组绕向相同，针对不同的相而言的。同名端是指任一瞬间，极性相同的端。
参考文献：
《可编程控制器原理》作者：宫书真
《单片机原理及应用》作者：郭天祥
《电机与电力拖动》作者：李明
