单按钮控制的起保停控制方法之比较
日期: 2018/2/9 浏览: 2 来源: 学海网收集整理 作者: 成都工贸职业技术学院 张雪标
[摘要] 单按钮控制电路在实际应用中方便简捷,实用,在PLC控制线路中常常应用,在教学中,为加深学生对知识的牢固掌握和理解,可以用其它方法实现,虽然实际工作中可能无实际意义,但对知识的拓展和应用巩固理解有现实帮助意义.下面,本文就单按钮的几种(PLC、继电控制、D触发器、单片机、闸刀开关)控制线路进行阐述和比较。
一、自锁开关控制法
K为自锁开关.

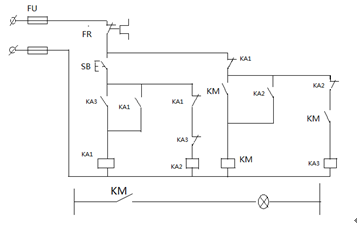

二、继电控制法：
原理分析:第一次按下SB不松手,中间继电器KA2得电,KA2常开触点闭合,KM线圈得电,并自锁,接通灯泡.
松开SB,KA2线圈失电,KA2常闭触点恢复闭合,线圈KA3得电.
第二次按下SB，线圈KA1得电，KA1常闭触点断开，使KM、KA2失电，灯泡灭。
三、D触发器控制法
原理分析如下:
D触发器特点:Qn+1=D,即每有一个脉冲输入输出状态改变一次.
用手触摸金属片M时,人体感应杂波信号.
1、R=0，S=0，D=1，触摸M按钮时，CP输出上升沿信号，输出Q1高电平，触发器Q2由低电平0变为高电平1，三极管VT导通。继电器KA得电。电灯亮。
2、Q1高电平对电容充电，使R=1，对FF1复位，使Q1由为低电平
3、再按按钮M，Q1又由0变为1，FF2再次翻转，Q2由1变为0，三极管截至，继电器失电，电灯灭。
注意：触摸按钮M不同于常规按钮SB，它的特点是按一次，发出一个上升沿信号。
四、PLC控制法

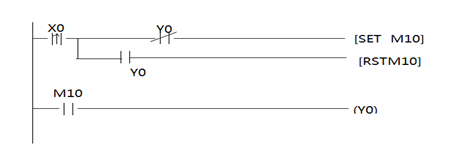

1、PLC单按钮控制的程序编写方法较多，编写程序如下：

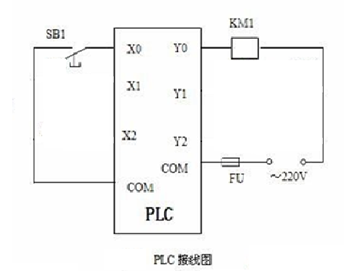

2、外围接线图如下：
3、
五、单片机控制法

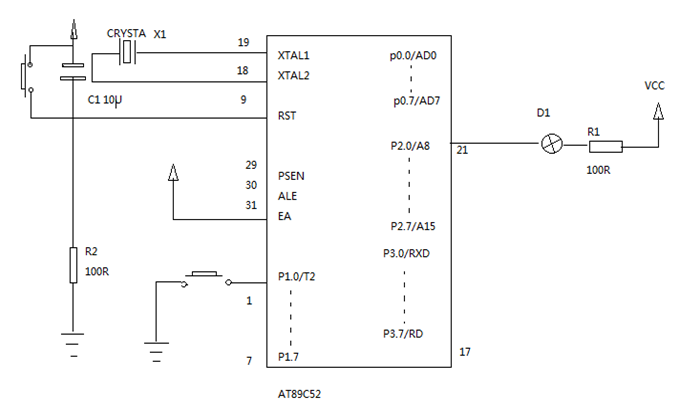

1、硬件接线图：
2、程序：
#include sbit key=p1^0;sbit
Led=p2^0;main(){
//单片机头文件//按键输入引脚
定义//led灯输出引脚定义
//主函数
While(1){
//死循环
}
}
If(key==0){ }
//按键判断低电平有效
led=~led;//灯取反
while(key= =0);//按键上升沿等待

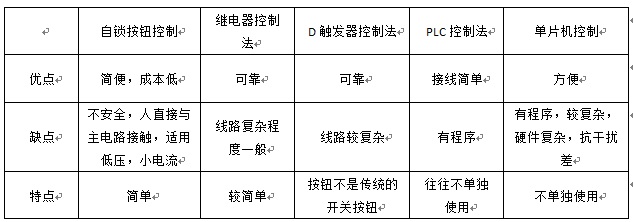

六、几种控制方法比较
参考文献：
1.《可编程控制器原理》作者：宫书真
2.《单片机原理及应用》作者：郭天祥
3.《电机与电力拖动》作者：李明
