继电控制PLC单片机起保停控制方法之比较

摘要：单按钮控制电路在实际应用中方便简捷,实用,在PLC控制线路中常常应用,在教学中,为加深学生对知识的牢固掌握和理解,可以用其它方法实现,虽然实际工作中可能无实际意义,但对知识的拓展和应用巩固理解有现实帮助意义.下面,本文就单按钮的几种(PLC、继电控制、D触发器、单片机、闸刀开关)控制线路进行阐述和比较。
　　 关键词：继电控制；单片机；控制线路
　　
　　 一、 自锁开关控制法
　　

　　 K为自锁开关.
　　 二、 继电控制法：
　　
　　 原理分析:第一次按下SB不松手,中间继电器KA2得电,KA2常开触点闭合,KM线圈得电,并自锁,接通灯泡.
　　 松开SB,KA2线圈失电,KA2常闭触点恢复闭合,线圈KA3得电.
　　 第二次按下SB，线圈KA1得电，KA1常闭触点断开，使KM、KA2失电，灯泡灭。
　　 三、 D触发器控制法
　　

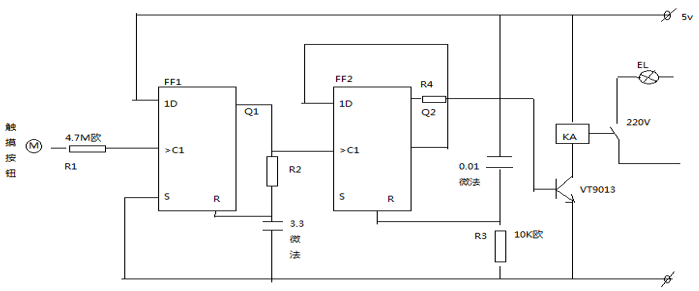

　　 原理分析如下:
　　 D触发器特点:Qn+1=D,即每有一个脉冲输入输出状态改变一次.
　　 用手触摸金属片M时,人体感应杂波信号.
　　 1、 R=0，S=0，D=1，触摸M按钮时，CP输出上升沿信号，输出Q1高电平，触发器Q2由低电平0变为高电平1，三极管VT导通。继电器KA得电。电灯亮。
　　 2、 Q1高电平对电容充电，使R=1，对FF1复位，使Q1由为低电平
　　 3、 再按按钮M，Q1又由0变为1，FF2再次翻转，Q2由1变为0，三极管截至，继电器失电，电灯灭。
　　 注意：触摸按钮M不同于常规按钮SB，它的特点是按一次，发出一个上升沿信号。
　　 四、 PLC控制法

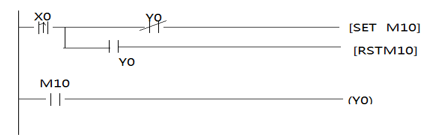

　　 1、 PLC单按钮控制的程序编写方法较多，编写程序如下：

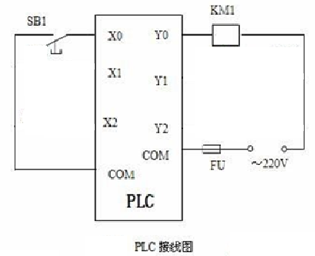

　　 2、 外围接线图如下：
　　
　　 3、
　　
　　 五、 单片机控制法

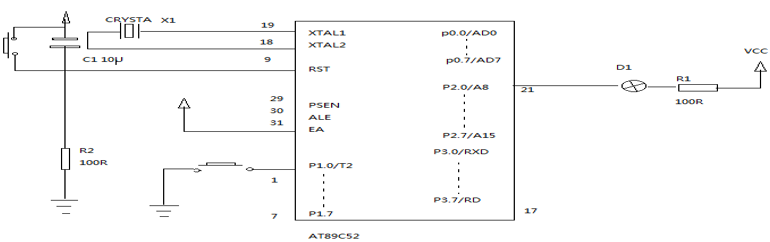

　　 1、硬件接线图：
　　
　　 2、程序：
　　 #include sbit key=p1^0;sbit
　　 Led=p2^0;main(){
　　 //单片机头文件//按键输入引脚
　　 定义//led灯输出引脚定义
　　 //主函数
　　 While(1){
　　 //死循环
　　 }
　　 }
　　 If(key==0){ }
　　 //按键判断低电平有效
　　 led=~led;//灯取反
　　 while(key= =0);//按键上升沿等待
　　 六、 几种控制方法比较
　　 自锁按钮控制 继电器控制法 D触发器控制法 PLC控制法 单片机控制
　　 优点 简便，成本低 可靠 可靠 接线简单 方便
　　 缺点 不安全，人直接与主电路接触，适用低压，小电流 线路复杂程度一般 线路较复杂 有程序 有程序，较复杂，硬件复杂，抗干扰差
　　 特点 简单 较简单 按钮不是传统的开关按钮 往往不单独使用 不单独使用
　　
