一款新型液冷电池包

发明的名称、技术领域
　　 发明名称：一款新型液冷电池包
　　 技术领域：适用于圆柱电池能量包组装
　　 现有技术存在的问题、缺点或该发明产生的背景：
　　 1、现有镍氢风冷电池包存在电池高温冷却效果差、不能防水防尘，体积大、成本高等问题，无法满足车厂要求；
　　 2、前面设计的液冷电池包结构适合小容量的能量包组装，对于大容量的电池包需重新设计结构。
　　 概括描述总体技术方案，构思，硬件部分，方法步骤
　　 设计一款具有多叠电池包结构特点的能量包，冷却管道采用多路并联结构，保证电池冷却效果一致。
　　 技术内容：（描述发明的具体实施内容，如何解决技术问题的，创新点等）
　　 1、冷却管道采用多路并联结构，由于能量包体积增大，避免震动对管道影响，还需要设计冷却管道固定结构；

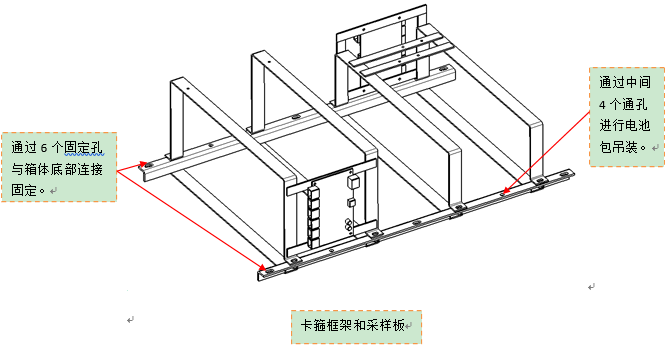

　　 2、电池包采用卡箍固定结构，实现轻量化；
　　 3、采样板固定在卡箍上，缩短采样线长度，减小安装空间；
　　 4、设计专门的调试盖，便于日常维护；
　　 该发明的优点：（例如 操作简单、节省成本、提高效率等）
　　 1、结构简单，重量轻，布局紧凑，体积小；
　　 2、热传递效率高，电池温差小，在环境温度较高时能有效降低电池温度；
　　 3、装配简单，维修方便；
　　 4、防水防尘，满足恶劣环境中使用要求。

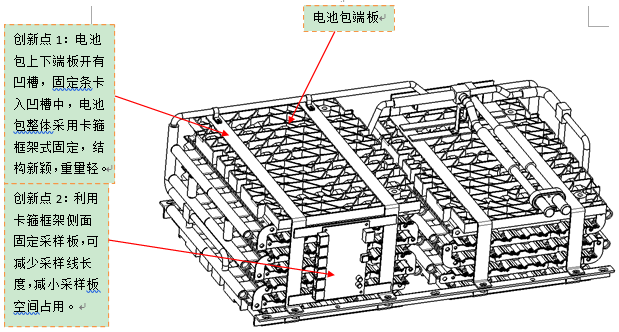

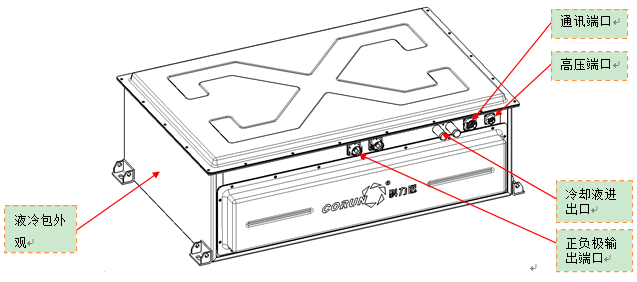

　　 附图：（例如 结构示意图、产品性能测试图等，附图上可直接标示出每个序号对应的名称）
