晟智公司网络管理方案设计

目录
　　 1.1 网络管理软件的要求 3
　　 1.2 网络管理解决方案 3
　　
　　 1.1 网络管理软件的要求
　　 针对上述网络管理需求，管理系统在管理特性上具有下列特点：
　　 (1) .基于公共的管理框架。为便于管理系统各功能模块间进行管理信息的共享和数据交换，所有管理体系中的其它管理工具和模块都与之进行集成，由其作为整个管理系统的支撑平台。
　　 (2) 模块化设计。包含了一组提供不同管理功能的管理工具，各管理工具即可以独立工作也可以通过集成共享管理信息。在网元设备管理层，通过选择集成在其管理框架上的不同网元设备模块，网络管理员可以管理网络中的任何网元硬件设备。在服务和业务管理层，网络管理员可以通过选择不同的管理模块实现网络容量规划管理、配置管理、故障管理、性能管理和计费管理等一系列管理功能。这种模块化设计保证了用户可以根据自己的管理需求构建最符合要求的管理系统，节省用户的投资。
　　 (3) 高系统强壮性。并运行在NT或者Unix管理服务器平台上，管理软件自身具有良好的系统强壮性，符合晟智信息网用户对管理系统高可用性的要求。
　　 (4) 优秀的规模可扩展性。管理服务器不但支持单机中央处理模式，也同时支持多服务器分布式处理模式，并能实现从中央处理模式向分布式处理模式地平滑过渡。可保证网络管理系统能适应用户网络规模的增长。
　　 (5) 高容错性。管理系统中的管理工具都支持双机主备工作方式，当主管理服务器出现故障时，备用管理服务器可以接管主服务器的管理职能，保障管理系统的不间断运行。
　　 (6) 支持多种网络和设备管理标准。在网络层支持SNMPv3管理标准。
　　 (7) 提供安全认证和用户分权的管理机制。管理员首先需要登录才能使用管理系统对网络进行管理，这样就保证了只有拥有合法授权的管理员才能使用管理系统。同时可以利用管理系统的管理员分权机制，定义每一个登录的管理员所拥有的管理权限，进一步确保每个管理员只能管理他职责范围内网络资源。
　　 1.2 网络管理解决方案
　　 H3C网络管理系统是一套基于 Windows平台的高度集成、功能完善、实用性强、方便易用的全中文用户界面的网络级网络管理系统。它是由H3C网络自主开发的软件产品。
　　 H3C管理系统能提供整个网络的拓扑结构，能对以太网络中的任何通用IP设备、SNMP管理型设备进行管理，结合管理设备所支持的SNMP管理、Telnet管理、Web管理、RMON管理等构成一个功能齐全的网络管理解决方案，实现从网络级到设备级的全方位的网络管理。
　　 H3C可以对整个网络上的网络设备进行集中式的配置、监视和控制，自动检测网络拓扑结构，监视和控制网段和端口，以及进行网络流量的统计和错误统计，网络设备事件的自动收集和管理等一系列综合而详尽的管理和监测。通过对网络的全面监控，网络管理员可以重构网络结构，使网络达到最佳效果。
　　 (1) 稳定的可扩展的软件体系结构
　　 H3C的软件体系结构采用多进程挂靠的方式进行设计，保留了丰富的可扩展接口，为系统进一步扩展和软件外联提供了稳定的平台基础。

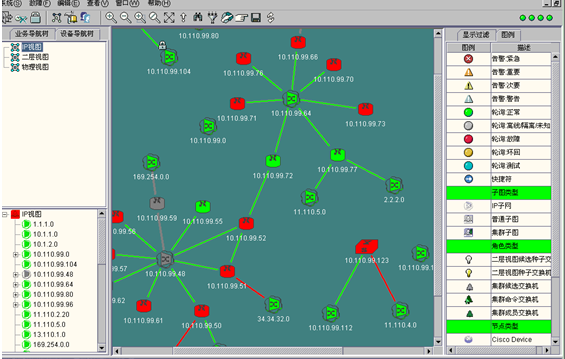

　　 (2) 强劲的网络拓朴发现能力
　　 H3C集成了目前最先进的三层拓朴发现算法，可自动检测和描绘网络拓扑结构，为管理员提供统一的拓扑视图和集中式管理视角。
　　 ①使用三层拓朴和子网自动发现功能，即可自动完成全网逻辑拓朴的发现，了解整个网络的设备及其运行状况。
　　 ② 系统提供DIY方式，满足管理员按照物理连接或个人习惯自组物理视图。
　　 ③自动检测网络活动，采用不同的位图标识不同类型的设备，不同颜色的三色状态图标识设备的不同状态，更好的描绘了网络设备节点的状态，为管理员提供了快速准确的的告警定位。
　　 ④通过与事件管理器的无缝连接，实现设备状态在事件管理器中的实时通知与处理。
　　 (3) 增强的设备管理能力
　　 对以太网络中的通用IP设备、SNMP管理型设备提供了Web、Telnet、MIB-Browser、RMON View等多种综合管理方式，并在此基础上，为H3C网络设备，提供了增强的设备管理和功能管理。
　　 ①为H3C网络设备提供各自的管理窗口及其管理功能。
　　 ②为管理员提供逼真的H3C网络设备面板图，直观显示端口的连接状态，并可在设备面板图上进行点击操作，完成设备整体或接口的信息配置、浏览以及性能监视。
　　 (4) 智能化的事件管理机制
　　 ①结合拓朴管理和性能管理器于一体，集中管理Trap事件、拓朴管理事件、阈值报警事件、拓扑管理的系统事件和未知类型事件。
　　 ②事件管理器提供丰富的事件分类查看和存储功能，使管理员可在大量的网络事件中迅速查找并标识重要事件，从而进行有效处理。
　　 ③ 根据网络状况和管理需要，管理员可使用自定义的方式扩展软件支持的事件类型，从而避免了多设备混用时事件管理混乱问题。
　　 ④事件管理器提供了事件报表功能，可根据管理员定义的搜索条件，检索数据库，并形成HTML报表供管理员汇总和分析。
　　 ⑤事件管理器除了为管理员提供了基于声音、EMAIL的事件告警功能，有效地帮助管理员及时了解整个网络运行状况外，还提供了针对网络事件的管理动作自动响应功能，从而使得管理员可对网络事件进行最及时的处理。

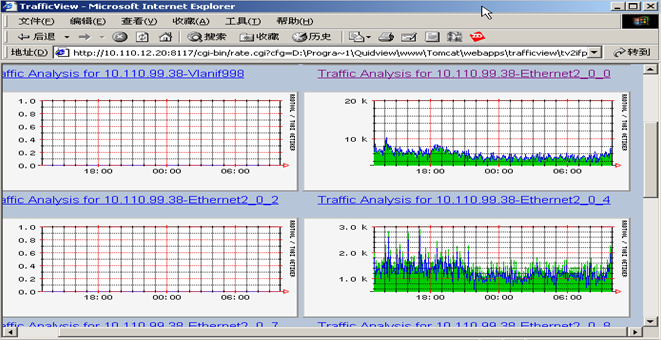

　　 (5) 高效的性能监视和预警功能
　　 ①提供完美的组合式曲线统计方式，为网络性能分析和故障分析提供直观的分析视图集。
　　 ②提供统计视图打印功能，为网络故障分析提供了现场保存的能力。
　　 ③主动式的阈值告警功能使得管理员可根据网络实际应用自定义网络关键性能变更事件，并通过与事件管理器连接得到有效的预警和处理。
　　 ④提供多设备多性能同视图对比监视的方式，使得管理员可方便的对多项网络性能进行对比分析。
　　 ⑤自动视图记忆功能使得监视视图被设定后即可永久保存，从而使得软件一旦启动即可对历史监视点进行后台监视，免除了管理员重复再设定的烦恼。
　　 (6) 基于数据库的灵活的网络应用
　　 ①软件使用SQL数据库作为后台数据库，基于SQL Server的网络功能，H3C可实现基于网络的分布式的高级应用，即所有管理站收集到的事件信息、性能数据以及拓朴视图可在SQL Server进行汇总，从而使得网络性能历史重现、网络事件报表等功能可共享数据信息，为管理进行统计分析提供最丰富的信息资源。
　　 ②基于SQL数据库的网络性能历史重现功能可有效记录大量的性能数据，并提供管理员最多长达一年的对网络性能变化趋势进行描绘的能力。
　　 (7) 友好的用户界面
　　 ①采用全中文的用户界面和标准Windows界面风格，用户极易快速掌握软件使用和操作。
　　 ②高度简化的软件操作方式使得复杂的软件功能应用只需简单的步骤即可完成。
