上善学院校园网需求分析
目录
1. 背景 1
2. 业务需求分析： 1
3. 流量分析 1
4. 广域网需求： 1
5. 安全机制需求： 2
6. 环境需求分析 2
7. 逻辑结构设计与地址分配 2
8. OA功能模块简介 3
1. 背景
系统名称：上善学院校园网网络系统
缺乏好的应用软件和教学资源，校园网的基础无法体现，各个区域的管理系统各自为政，无法发挥整合优势，学校各区域相互孤立。
为了能满足现代化教学及管理需要，实现教育现代化、提高教学水平，通过计算机信息管理系统提高学校日常管理的效率，通过计算机网络加强学校与学校之间的资源共享。
2. 业务需求分析：
学校目前主要的网络应用包括文件共享服务，打印服务，财务管理，未来将实施Internet应用，形成网络一体化，新增邮件服务.
添置新的OA系统，完成教学的信息的采集、处理、查询、统计。对学校行政、人事、财务、工资、资产、档案、宿舍的管理，以及提供必要的查询，并打印结果。
校园接入网络后，新增WWW服务
子网分布：教育管理子网，图书馆资源子网，财务子网，软件资源子网。
3. 流量分析
表1 流量需求分析
区域位置 业务类型 流量（Mbit/s） 节点数 利用率（%） 总流量（Gbit/s）
教学主楼 办公自动化 10 120 50 0.6
学生宿舍 Internet 10 450*6 100 27
财务部 办公自动化 1 5 50 0.0025
教务处 办公自动化 1 30 50 0.015
党办 办公自动化 1 5 50 0.0025
实验室 Internet 1 400 60 0.24
科研楼 办公自动化 1 20 60 0.012
行政综合楼 办公自动化 1 50 50 0.025
系统A楼 Internet 10 100 60 0.6
系统B,C楼 Internet 10 100 60 0.6
图书馆 办公自动化 1 20 80 0.016
4. 广域网需求：
主教学楼使用ADSL接入Internet，带宽大约10 MBIT/S
各分区以节点的方式接入系统A楼，连入核心交换机100M BIT/S的端口。
为了保证远程链接的安全，采用VPN技术，构建虚拟专用网络。
5. 安全机制需求：
内部网络实用VLAN分段，隔离广播域，防止网络窃听和非法访问
使用防火墙分割内部网和外部网，限制级别访问内部WEB服务器，财务数据，以及OA系统
各分区校园用户使用VPN方式访问主教学总部网络，并限制同时的访问量
6. 环境需求分析
（1）网络分布状态简图。

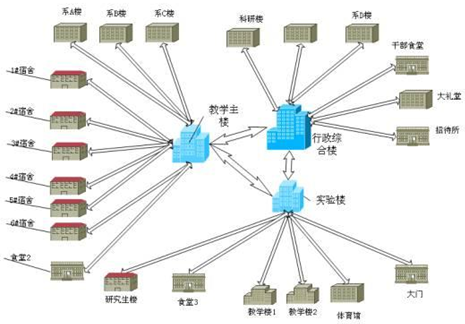

图1 网络分布状态
（2）学校分为 一个总部三个分区，每个校区间隔在20—30KM。
（3）主楼高为25米（18层），其他均为12米（6层）。
7. 逻辑结构设计与地址分配
（1）网络技术选择
吉比特以太网是最新的高速局域网技术：经济实用具有较高的性价比，吉比特以太网技术获得广泛支持，它的兼容性也比较好。
（2）QOS服务
有802.1Q协议的规范帮助，使得交换机和路由器的资源能够得到最有效的利用。
（3）升级性能
可以实现无缝衔接，不需要掌握新的配置以及管理排错技术，更有3COM公司的技术强力支持，使得吉比特以太网络的互连和设计更加如鱼得水。
8. OA功能模块简介
（1）行政管理
①会议安排：组织，规划工作会议，发布，管理会议信息。
主要菜单：创建行会议，发送会议通知，查看会议内容，修改会议内容，删除会议，结束会议，查看未开会议，上传会议记录，单看会议记录，共享会议记录，删除会议，会议查询。
②内部通讯录：查看教职员工以及学生基本信息及当前状态。
主要菜单：查看其他人员状态，改变自己状态，查看其他人员的基本信息，发送短消息。
（2）信息发布与交流：
公告栏：用于发布学校公共信息，如新闻，通知，校园动态，研究成果。
主要菜单：发布新闻，查看全部新闻，搜索新闻。
论坛：给学生以及教职员工提供一个交流沟通的平台。学生可以在论坛中发布生活和学习上任何问题，加强人员沟通。
主要菜单：添加论题，发表文章，删除文章，版主信息。
电子邮件：利用校园邮箱实现接收，发送和回复邮件，且支持邮件群发功能和有邮件提醒功能。
主要菜单：写邮件，新邮件，收邮件，收件夹，回复邮件，删除邮件到垃圾箱，永久删除文件，定义群，发送到群，新邮件提醒设置。
（3）娱乐发布与交流：
①影视管理：电影介绍，上传，观看，下载，删除。
主要菜单：添加新电影，目录浏览，最新上传浏览，下载文件，在线观看，删除文件，电影简介。
②音乐管理：音乐上传，介绍，下载，删除。
主要菜单：添加新音乐，目录浏览，最新上传浏览，下载文件，在线观看，删除文件。
（4）俱乐部管理：
①新闻中心：用于发布俱乐部情况以及最新动态，联谊动态，活动内容，宣传。
主要菜单：新闻添加，查看， 删除，搜索。
②内部事务中心：用于商量俱乐部内部事务，相当于聊天工具。
主要菜单：发言，留言删除，留言修改，俱乐部信息，最新动向。
（5）学术中心：
①新闻发布：发布最新研究项目，重大科研成果，比赛情况和结果。
主要菜单：新闻发布，上传，浏览，查找，删除。
②研究动态：展现研究项目，详细研究状态，各个学院研究状态，下载研究论文。
主要菜单：学研目录浏览，学研科学研究项目以及成果浏览，上传文件，下载文件，删除文件。
