路由策略技术
目录
1. 路由技术定义 1
2. 路由技术分类 1
2.1 算法分类 1
2.2 协议分类 1
3. 路由协议 2
3.1 内部网关协议IGP 2
3.1.1 OSPF路由协议 2
3.1.2 RIP路由协议 3
3.2 外部网关协议EGP 3
3.2.1 域间策略 4
3.3 RIP与OSPF对比 4
1. 路由策略与策略路由
路由策略（Routing Policy）是为了改变网络流量所经过的途径而修改路由信息的技术，主要通过改变路由属性（包括可达性）来实现。
策略路由（Policy Routing）是一种依据用户制定的策略进行路由选择的机制。
路由器在发布与接收路由信息时，可能需要实施一些策略，以便对路由信息进行过滤，例如只接收或发布满足一定条件的路由信息。一种路由协议可能需要引入其它的路由协议发现的路由信息，同时引入的路由信息必须满足一定的条件，并对所引入的路由信息的某些属性进行设置，以使其满足本协议的要求。
为实现路由策略，首先要定义将要实施路由策略的路由信息的特征，即定义一组匹配规则。可以以路由信息中的不同属性作为匹配依据进行设置，如目的地址、发布路由信息的路由器地址等。匹配规则可以预先设置好，然后再将它们应用于路由的发布、接收和引入等过程的路由策略中。
路由策略是控制层面的行为，操作的对象是路由条目，匹配的是路由，具体是指目标网段、掩码、下一跳、度量值、Tag、Community等。
2. 过滤器
路由协议可以引用访问控制列表、地址前缀列表、AS路径访问列表、团体属性列表、扩展团体属性列表和Route-policy几种过滤器。下面对各种过滤器逐一进行介绍。
（1） 访问控制列表
访问控制列表包括针对IPv4报文的ACL和针对IPv6报文的ACL。用户在定义ACL时可以指定IP(v6)地址和前缀范围，用于匹配路由信息的目的网段地址或下一跳地址。
（2） 地址前缀列表
地址前缀列表包括IPv4地址前缀列表和IPv6地址前缀列表。
地址前缀列表的作用类似于ACL，但比它更为灵活，且更易于用户理解。地址前缀列表在应用于路由信息的过滤时，其匹配对象为路由信息的目的地址信息域；另外，用户可以指定gateway选项，指明只接收某些路由器发布的路由信息。
一个地址前缀列表由前缀列表名标识。每个前缀列表可以包含多个表项，每个表项可以独立指定一个网络前缀形式的匹配范围，并用一个索引号来标识，索引号指明了进行匹配检查的顺序。
在匹配的过程中，路由器按升序依次检查由索引号标识的各个表项，只要有某一表项满足条件，就意味着通过该地址前缀列表的过滤，不再进行下一表项检测。
（3） AS路径访问列表（as-path）
as-path仅用于BGP。BGP的路由信息中，包含有自治系统路径域。as-path就是针对自治系统路径域指定匹配条件。
（4） 团体属性列表（community-list）
community-list仅用于BGP。BGP的路由信息包中，包含一个community属性域，用来标识一个团体。community-list就是针对团体属性域指定匹配条件。
（5） 扩展团体属性列表（extcommunity-list）
extcommunity-list仅用于BGP。BGP扩展团体属性有两种，一种是用于VPN的Route-Target（路由目标）扩展团体，另一种则是Source of Origin（源节点）扩展团体。扩展团体属性列表就是针对这两种属性指定匹配条件。
（6） 路由策略（Route-policy）
Route-policy是一种比较复杂的过滤器，它不仅可以匹配路由信息的某些属性，还可以在条件满足时改变路由信息的属性。Route-policy可以使用前面几种过滤器定义自己的匹配规则。
一个Route-policy可以由多个节点（node）构成，不同节点之间是“或”的关系。系统按节点序号依次检查各个节点，如果通过了其中一节点，就意味着通过该Route-policy，不再对其他节点进行匹配测试。
每个节点可以由一组if-match和apply子句组成。if-match子句定义匹配规则，匹配对象是路由信息的一些属性。同一节点中的不同if-match子句是“与”的关系，只有满足节点内所有if-match子句指定的匹配条件，才能通过该节点的匹配测试。apply子句指定动作，也就是在通过节点的匹配后，对路由信息的一些属性进行设置。
3. 路由策略的应用
路由策略主要有两种应用方式：
路由协议在引入其它路由协议发现的路由时，通过路由策略只引入满足条件的路由信息。
路由协议在发布或接收路由信息时，通过路由策略对路由信息进行过滤，只接收或发布满足给定条件的路由信息。
3.1 路由策略典型应用举例
3.1.1 在IPv4路由引入中应用路由策略
1. 组网需求

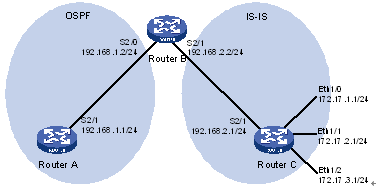

如图1所示，Router B与Router A之间通过OSPF协议交换路由信息，与Router C之间通过IS-IS协议交换路由信息。
图1在IPv4路由引入中应用路由策略组网图
要求在Router B上配置路由引入，将IS-IS路由引入到OSPF中去，并同时使用路由策略设置路由的属性。其中，设置172.17.1.0/24的路由的开销为100，设置172.17.2.0/24的路由的Tag属性为20。
2. 配置步骤
(1)配置各接口的IP地址（略）
(2)配置IS-IS路由协议
# 配置Router C。
RouterC system-view
[RouterC] isis
[RouterC-isis-1] is-level level-2
[RouterC-isis-1] network-entity 10.0000.0000.0001.00
[RouterC-isis-1] quit
[RouterC] interface serial 2/1
[RouterC-Serial2/1] isis enable
[RouterC-Serial2/1] quit
[RouterC] interface ethernet 1/0
[RouterC-Ethernet1/0] isis enable
[RouterC-Ethernet1/0] quit
[RouterC] interface ethernet 1/1
[RouterC-Ethernet1/1] isis enable
[RouterC-Ethernet1/1] quit
[RouterC] interface ethernet 1/2
[RouterC-Ethernet1/2] isis enable
[RouterC-Ethernet1/2] quit
# 配置Router B。
RouterB system-view
[RouterB] isis
[RouterB-isis-1] is-level level-2
[RouterB-isis-1] network-entity 10.0000.0000.0002.00
[RouterB-isis-1] quit
[RouterB] interface serial 2/1
[RouterB-Serial2/1] isis enable
[RouterB-Serial2/1] quit
(3)配置OSPF路由协议及路由引入
# 配置Router A，启动OSPF。
RouterA system-view
[RouterA] ospf
[RouterA-ospf-1] area 0
[RouterA-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0] quit
[RouterA-ospf-1] quit
# 配置Router B，启动OSPF，并引入IS-IS路由。
[RouterB] ospf
[RouterB-ospf-1] area 0
[RouterB-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[RouterB-ospf-1-area-0.0.0.0] quit
[RouterB-ospf-1] import-route isis 1
[RouterB-ospf-1] quit
（4）配置过滤列表
# 配置编号为2002的ACL，允许172.17.2.0/24的路由通过。
[RouterB] acl number 2002
[RouterB-acl-basic-2002] rule permit source 172.17.2.0 0.0.0.255
[RouterB-acl-basic-2002] quit
# 配置名为prefix-a的地址前缀列表，允许172.17.1.0/24的路由通过。
[RouterB] ip ip-prefix prefix-a index 10 permit 172.17.1.0 24
（5）配置路由策略
[RouterB] route-policy isis2ospf permit node 10
[RouterB-route-policy] if-match ip-prefix prefix-a
[RouterB-route-policy] apply cost 100
[RouterB-route-policy] quit
[RouterB] route-policy isis2ospf permit node 20
[RouterB-route-policy] if-match acl 2002
[RouterB-route-policy] apply tag 20
[RouterB-route-policy] quit
[RouterB] route-policy isis2ospf permit node 30
[RouterB-route-policy] quit
（6）在路由引入时应用路由策略
# 配置Router B，设置在路由引入时应用路由策略。
[RouterB] ospf
[RouterB-ospf-1] import-route isis 1 route-policy isis2ospf
[RouterB-ospf-1] quit
3.1.2 在IPv6路由引入中应用路由策略
1. 组网需求
Router A与Router B通信，链路层封装PPP，都运行RIPng协议。
使能Router A上的RIPng协议，配置三条静态路由。
在IPv6路由引入中应用路由策略组网图
设置在引入静态路由时应用路由策略，使三条静态路由部分引入、部分被屏蔽掉—20::/32和40::/32网段的路由是可见的，30::/32网段的路由则被屏蔽。
通过在Router B上查看RIPng路由表，验证路由策略是否生效。
2. 组网图
图1-2 在IPv6路由引入中应用路由策略组网图
3. 配置步骤
(1) 配置Router A
# 配置接口Serial2/0和Serial2/1的IPv6地址，封装PPP协议。
RouterA system-view
[RouterA] ipv6
[RouterA] interface serial 2/0
[RouterA-Serial2/0] ipv6 address 10::1 32
[RouterA-Serial2/0] link-protocol ppp
[RouterA-Serial2/0] quit
[RouterA] interface serial 2/1
[RouterA-Serial2/1] ipv6 address 11::1 32
[RouterA-Serial2/1] link-protocol ppp
[RouterA-Serial2/1] quit
# 在接口下使能RIPng。
[RouterA] interface serial 2/0
[RouterA-Serial2/0] ripng 1 enable
[RouterA-Serial2/0] quit
# 配置三条静态路由。
[RouterA] ipv6 route-static 20:: 32 serial 2/1
[RouterA] ipv6 route-static 30:: 32 serial 2/1
[RouterA] ipv6 route-static 40:: 32 serial 2/1
# 配置路由策略。
[RouterA] ip ipv6-prefix a index 10 permit 30:: 32
[RouterA] route-policy static2ripng deny node 0
[RouterA-route-policy] if-match ipv6 address prefix-list a
[RouterA-route-policy] quit
[RouterA] route-policy static2ripng permit node 10
[RouterA-route-policy] quit
# 启动RIPNG协议，同时应用路由策略static2ripng对引入的静态路由进行过滤。
[RouterA] ripng
[RouterA-ripng-1] import-route static route-policy static2ripng
(2) 配置Router B
# 配置接口Serial2/0的IPv6地址，封装PPP协议。
RouterB system-view
[RouterB] ipv6
[RouterB] interface serial 2/0
[RouterB-Serial2/0] ipv6 address 10::2 32
[RouterB-Serial2/0] link-protocol ppp
# 在接口下使能RIPng。
[RouterB-Serial2/0] ripng 1 enable
[RouterB-Serial2/0] quit
# 启动RIPng协议。
[RouterB] ripng
# 查看RIPng路由表。
[RouterB-ripng-1] display ripng 1 route
Route Flags: A - Aging, S - Suppressed, G - Garbage-collect
----------------------------------------------------------------
Peer FE80::7D58:0:CA03:1 on Serial2/0
Dest 10::/32,
via FE80::7D58:0:CA03:1, cost 1, tag 0, A, 18 Sec
Dest 20::/32,
via FE80::7D58:0:CA03:1, cost 1, tag 0, A, 8 Sec
Dest 40::/32,
via FE80::7D58:0:CA03:1, cost 1, tag 0, A, 3 Sec
1.6 常见错误配置举例
1.6.1 无法实现IPv4路由信息过滤
1. 错误现象
路由协议运行正常的情况下无法实现路由信息过滤。
2. 分析
地址前缀列表的各个表项中至少应该有一个表项的匹配模式是permit模式。Route-policy的各个节点中至少应该有一个节点的匹配模式是permit模式。
3. 处理过程
(1) 使用display ip ip-prefix命令查看前缀列表的配置。
(2) 使用display route-policy命令查看路由策略的配置。
1.6.2 无法实现IPv6路由信息过滤
1. 错误现象
路由协议运行正常的情况下无法实现路由信息过滤。
2. 分析
地址前缀列表的各个表项中至少应该有一个表项的匹配模式是permit模式。Route-policy的各个节点中至少应该有一个节点的匹配模式是permit模式。
3. 处理过程
(1) 使用display ip ipv6-prefix命令查看前缀列表的配置。
(2) 使用display route-policy命令查看路由策略的配置。
