半精镗床的PLC改造，毕业论文，共21页，11151字。
第1章 机床的简介
1.1半精镗双面组合专用机床的组成
半精镗双面组合机床是由左/右滑台、左／右动力头、工件定位夹具、液压站、左／右主轴电动机、控制台、工作灯等组成。左／右滑台及工件的夹紧和放松动作都由液压提供动力。如图1-1

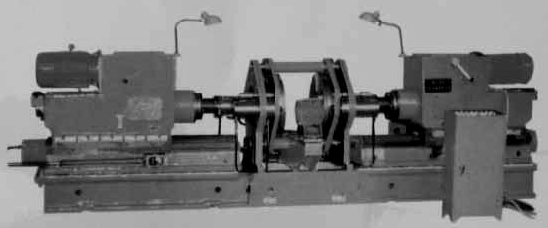

图1-1 半精镗双面组合专用机床
1.2机床动力部分电气原理图。

1.3右滑台、右主轴运行控制部分的电气原理图
在先前合上主电源开关QS，旋动SA1选择好机床半自动运行状态，按下SB2，液压及润滑电机正常工作的状态下，工件夹紧、拔销完毕，按下SB3，KA11、KM1线圈得电吸合，右主轴启动，右滑台开始快速前进。当位置开关SQ2检测到信号；常闭断开，常开闭合，KA11失电断开，KA12得电吸合，右滑台由原来的快进转为工进，主轴上的镗刀对工件进行镗孔加工。当位置开关SQ4检测到信号；常闭断开，常开闭合，KA12、KM1均失电断开，KA13得电吸合；镗孔完毕，主轴停转。右滑台的工进结束，转为快速后退。直至位置开关SQ1检测到信号，右滑台停止后退。右工件加工完毕。如图1-3
...........
