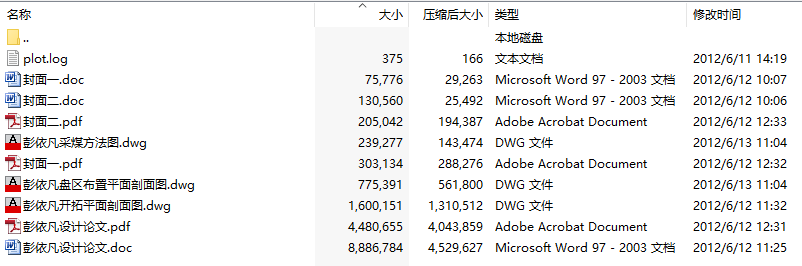

毕业设计-济三矿4.0 Mt/a新井设计-济三矿边角煤煤矸置换工艺研究，共134页，76380字，附cad设计图纸。
摘要
本设计包括三个部分：一般设计部分、专题设计部分和翻译部分。
一般部分针对济三矿进行了井型为4.0 Mt/a的新井设计。济三矿位于山东西南部，南北走向长7.5 km，南北倾向宽7.0 km，面积53.0 km2。主采煤层为3#煤层，平均倾角5°，平均厚度5.26 m。井田工业储量为548.08 Mt，可采储量401.43Mt，矿井服务年限为72 a。矿井正常涌水量为377m3/h，最大涌水量为516m3/h；矿井相对瓦斯涌出量为2.01 m3/t，属低瓦斯矿井。
根据井田地质条件，设计采用立井单水平开拓方式，井田采用盘区式布置方式，共划分为两个盘区，辅助大巷、胶带机大巷皆为煤层大巷，布置在3#煤层下方。
针对东翼盘区采用了盘区准备方式，共划分14个区段工作面，并进行了运煤、通风、运料、排矸、供电系统设计。
针对3101工作面进行了采煤工艺设计。该工作面煤层平均厚度为5.26m，平均倾角5°，直接顶为泥岩，老顶为细砂岩。工作面采用走向长壁综采一次采全高采煤法。采用双滚筒采煤机割煤，往返一次割两刀。采用“四六制”工作制度，截深0.8m，每天九个循环，循环进尺7.2m，月推进度216m。
大巷采用胶带输送机运煤，辅助运输采用无轨胶轮车运输。主井采用两套带平衡锤的22t箕斗提煤，副井采用一个1.5 t矿车双层四车宽罐笼，一个1.5t矿车双层四车标准罐笼和一个带平衡锤的1.5 t矿车双层四车标准罐笼运料和升降人员。
专题部分题目为《济三矿边角煤煤矸置换工艺研究》，就目前矿井开采所产生边角煤的问题进行分析及解决方法的研究。
翻译部分题目是“the 23rd International Conference on Ground Control Ming”中的《Development of a statistical technique for a ssessing sandstone escarpment stability》，论文主要分析煤炭资源开采过程中影响悬岩稳定性的因素以及如何保证悬岩的稳定。
关键词：济三；立井单水平；综采大采高。

目录
一般部分
1 概述及井田地质特征 1
1.1 矿区概述 1
1.1.1 矿区位置及交通条件 1
1.1.2 矿区自然地理 2
1.2 井田地质特征 2
1.2.1 井田煤系地层 2
1.2.2 井田构造 5
1.2.3 井田的水文地质特征 7
1.3 煤层特征 9
1.3.1 煤层特征 9
1.3.2 煤质 11
2 井田境界和储量 20
2.1 井田境界 20
2.2 矿井工业资源储量 21
2.2.1 资源勘探概述 21
2.2.2 钻探 22
2.2.3 矿井工业储量 23
2.3 矿井可采储量 25
2. 3.1 安全煤柱留设原则 25
2. 3.2 矿井永久保护煤柱损失量 25
3 矿井工作制度、设计生产能力及服务年限 28
3.1 矿井工作制度 28
3.2 矿井设计生产能力及服务年限 28
3.2.1 矿井设计生产能力确定依据 28
3.2.2 矿井设计生产能力的确定 28
3.2.3 矿井服务年限 29
4 井田开拓 30
4.1 矿井开拓的基本问题 30
4.1.1 井筒形式，数目，位置及坐标确定 30
4.1.2 工业场地的位置 31
4.1.3 开采水平的确定 31
4.1.4 主要开拓巷道 31
4.1.5 方案比较 32
4.2 矿井基本巷道 36
4.2.1 井筒 36
4.2.2 井底车场及硐室 38
5 准备方式——盘区巷道布置 43
5.1 煤层地质特征 43
5.1.1 盘区位置 43
5.1.2 盘区煤层特征 43
5.1.3 煤层顶底板岩石构造情况 43
5.1.4 水文地质 43
5.1.5 地质构造 44
5.2 盘区巷道布置及生产系统 44
5.2.1 盘区准备方式的确定 44
5.2.2 盘区巷道布置 44
5.2.3盘区生产系统 45
5.2.4 盘区内巷道掘进方法 45
5.2.5 盘区生产能力及采出率 46
5.3 盘区车场选型设计 47
6 采煤方法 48
6.1 采煤工艺方式 48
6.1.1 盘区煤层特征及地质条件 48
6.1.2 确定采煤工艺方式 48
6.1.3 回采工作面参数 48
6.1.4 回采工作面破煤、装煤方式 49
6.1.5 回采工作面支护方式 51
6.1.6 端头支护及超前支护方式 52
6.1.7 各工艺过程注意事项 53
6.1.8 回采工作面正规循环作业 54
6.2 回采巷道布置 58
6.2.1 回采巷道布置方式 58
6.2.2 回采巷道参数 58
7 井下运输 60
7.1 概述 60
7.1.1 矿井设计生产能力及工作制度 60
7.1.2 煤层及煤质 60
7.1.3 运输距离和货载量 60
7.1.4 矿井运输系统 60
7.2 盘区运输设备选择 61
7.2.1 设备选型原则 61
7.2.2 盘区运输设备选型及能力验算 61
7.3 大巷运输设备选择 63
7.3.1 主运输大巷设备选择 63
7.3.2 辅助运输大巷设备选择 63
7.3.3 运输设备能力验算 64
8 矿井提升 65
8.1 矿井提升概述 65
8.2 主副井提升 65
8.2.1 主井提升 65
8.2.2 副井提升 68
9 矿井通风及安全 70
9.1 矿井地质、开拓、开采概况 70
9.1.1 矿井地质概况 70
9.1.2 开拓方式 70
9.1.3 开采方法 70
9.1.4 变电所、充电硐室、火药库` 70
9.1.5 工作制、人数 71
9.2 矿井通风系统的确定 71
9.2.1 矿井通风系统的基本要求 71
9.2.2 矿井通风方式的选择 71
9.2.3 矿井通风方法的选择 72
9.2.4 盘区通风系统的要求 73
9.2.5 盘区通风方式的确定 73
9.2.6 工作面通风方式的选择 74
9.3 矿井风量计算 75
9.3.1 工作面需风量计算 75
9.3.2 备用面需风量的计算 76
9.3.3 掘进工作面需风量 76
9.3.4 硐室需风量 77
9.3.5 其它巷道所需风量 77
9.3.6 矿井总风量 77
9.3.7 风量分配 78
9.4 矿井阻力计算 78
9.4.1 计算原则 79
9.4.2 矿井最大阻力路线 79
9.4.3 计算矿井摩擦阻力和总阻力 80
9.3.3 矿井通风总阻力 82
9.3.4 两个时期的矿井总风阻和总等积孔 84
9.4 选择矿井通风设备 85
9.4.1 选择主扇 85
9.4.2 电动机选型 87
9.5 安全灾害的预防措施 87
9.5.1 预防瓦斯和煤尘爆炸的措施 87
9.5.2 预防井下火灾的措施 88
9.5.3 防水措施 88
10 设计矿井基本技术经济指标 89
参考文献 90
专题部分
济三矿边角煤煤矸置换工艺研究 91
0.引言 91
1充填技术发展历程 91
1.1废石干式充填 91
1.2水砂充填 92
1.3膏体泵送充填 92
1.4高水速凝充填 92
1.5矸石充填 93
2矸石运输与分选 93
2.1矸石的来源 93
2.2矸石的井下分离技术 94
2.3辅助运输系统 94
2.4矸石运输 94
2.5材料及设备运输 96
3 济三煤矿矸石充填系统 96
3.1矸石充填巷布置 97
3.2迎头连续排矸 97
3.3矸石充填工艺 97
3.4矸石充填设备 99
3.5本章小结 101
4 岩巷掘进快速支护技术 102
4.1 临时支护 102
4.2 永久支护 102
4.3 快速支护工艺 109
4.4 本章小结 111
5工业性试验 111
5.1 试验地点 111
5.2 试验方案 112
5.3 试验效果 112
5.4试验总结 114
结论 114
翻译部分
英文原文 117
中文译文 124
致 谢 130
