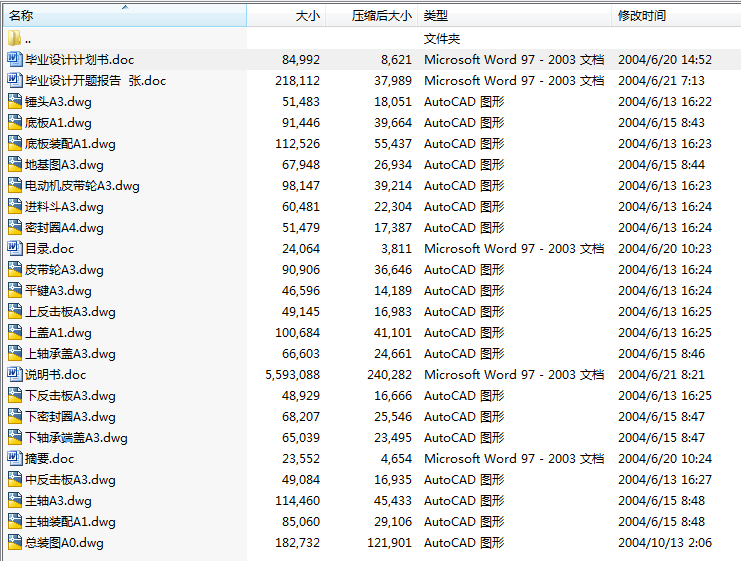

毕业设计-Φ1000立轴锤式破碎机，共22页，10143字，附cad设计图纸、任务书、开题报告。
摘要
本课题设计了一种出料粒度为15～20mm的立轴锤击式破碎机. 从而降低了生料和熟料的入磨粒度，实现磨前粉碎工艺以降低电耗。
立轴锤击式破碎机的破碎部分主要由锤击部分和反击部分两部分组成，锤击部分和反击部分;锤击部分由锤头架和活动锤头构成,反击部分由三层不同曲面的反击板构成。物料由进料口进入破碎腔，经过锤头的冲击、剪切、劈碎、折断，实现物料的中碎;锤击的物料冲击到安装在破碎腔内的反击板上，又经过物料与反击板、物料与物料的互相冲击,从而实现了物料的细碎。
本设计为综合传统的锤式破碎机、反击式破碎机与立轴式破碎机的一种组合型破碎机,它将以上三者的优点融于一体，从而实现物料粉碎的目的。
关键词:锤击式破碎机 细碎 锤头 反击板

目 录
0引言………1
1 概 述……1
2 总体设计…5
2.1机型的确定……… 5
2.2产品的确定………6
2.3电机的选型…… 6
2.4 立轴锤击式破碎机的设计 6
2.4.1筒体的设计……7
2.4.2防护门的设计…8
2.4.3机盖的设计……9
2.4.4衬板的设计……9
2.4.5转子的设计……9
2.4.6板锤的设计……11
2.4.7反击板的设计…12
2.4.8轴承的选择……14
2.4.9辅助零件的设计14
2.5轴的结构的设计与校核……15
3 安装与试车………16
3.1安装……16
3.2试车……18
4 使用与检修………18
4.1使用……18
4.2检修……19
5 结论……20
6参考文献…21
7设计工作小结………22
8清单附件…23

2.2 产品的确定
该机的产量需满足下列要求：
a、年产10万吨以上；
b、不是全日制工作，每年工作为300天，每天工作8——16小时。
在此基础上，该机的设计产量为35——45t/h。
2.3 电机的类型
2.1.1 Φ1000立轴锤击式破碎机的设计参数
a、进料粒径≤100
b、出料粒径≤20
2.1.2 转速的确定
反击破板锤的线速度：
一般地板锤的线速度为v=30—40m/s
取主机主轴的转速n=320r/min
2.1.3 功率的确定
由邦德理论
N=k×(1/─1/)                      [1]
d—出料粒径（um）
D—进料粒径(um)
Q—产量(t/h)
得
N=185×(1/―1/)X40 = 78kw
由电机功率,查手册:
选电机型号为Y315M3-10   功率为75kw     转速为590r/mi
