毕业设计-YD5120SYZ后压缩式垃圾车的上装厢体设计共29页，12834字，附任务书、设计图纸、实习报告。
摘要: 随着城市建设规模的不断扩大和人们生活水平的不断提高，生活垃圾的运输与处理已成为人们不可忽视的卫生问题。高效的垃圾压缩运输是一种很好的解决方式，后压缩式垃圾车便是其中的一种常见结构形式。
本次设计课题来源于江苏悦达专用车有限公司，主要根据总体结构设计的要求对垃圾车车厢和排出机构液压系统进行了设计。车厢是垃圾车的重要部件之一，主要起装载、运输垃圾之用。运输过程中，不良机构容易造成二次污染。根据设计要求，确定了厢体形状和主要尺寸参数，重点考虑它的密封性；排出机构主要是用来排卸垃圾以及在垃圾装载时提供一定的背压力，使压缩后的垃圾密度均匀；在设计过程中，首先计算液压缸的外部载荷，然后根据结果计算出液压缸的主要参数，进而一步步确定液压系统中其他元件的参数。
通过设计，新型后压缩式垃圾车降低了工人劳动强度，有效地解决了垃圾运输过程中飘、洒、漏等问题，提高了运输效率，降低了运输成本，达到了环保需求，满足了设计要求。
关键词：垃圾车；改装车；上装；压缩式；CAD

目 录
1 前言 1
2 总体方案论证 2
2.1 本课题基本前提条件和技术要求 2
2.2 结构方案确定 2
3 垃圾车厢体设计 5
3.1 合理选择卸料方式 5
3.2 确定厢体设计方案 5
3.3 垃圾车厢体成形工艺 7
4 压缩式垃圾车排出油缸安装角及排出板斜度取值 10
4.1 排出板的结构及工作情况 10
4.2 排出机构的受力分析 10
4.3 取值范围的探讨 11
5 液压系统设计 12
5.1 确定液压系统方案 12
5.2 液压缸的设计计算 15
5.3 油箱设计 23
5.4 液压泵装置 23
5.5 辅助元件的选用 24
6 结论 25
参考文献 26
致 谢 27
附 录 28

一、设计内容
课题来源于江苏悦达专用车有限公司，是为适应环境卫生的发展需要，杜绝垃圾
运输过程的跑、冒、滴、漏，提高垃圾的装载能力，进行后压缩式环保型垃圾车的设
计。设计装运空间为12m³，设计要求必须符合机动车等设计要求。
配合总体设计，进行方案论证；
进行上装箱体的结构设计，及其它零部件的结构设计与强度校核
二、设计依据
满足装运空间达12m³。
依据机动车等相应的标准。
三、技术要求
1、满足装运空间为12m³车。
2、结构设计应合理，填料器与箱体应可能连接满足强度要求，自动锁、安全棒等可靠。
3、排出板等的运动件应安全、可靠，且便于维修、调整；
4、尽量使用通用件，以便降低制造成本；
四、毕业设计物化成果的具体内容及要求
1、设计说明书1份，达1万字以上，且要符合规范要求；
2、设计图样全部用AutoCAD绘制，总的绘图量达3张A0以上；
其中：装配图1张，部装1张，其余为零件图等
3、全部有电子文档，及一张装配草图

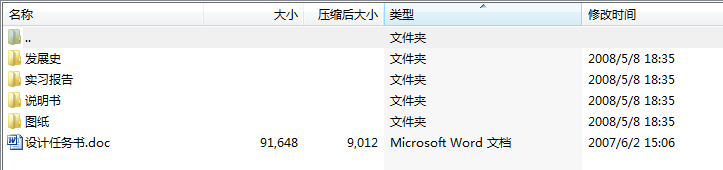

资料预览图片：
