毕业设计-旋扭开关注射模设计，共31页，13265字，附设计图纸
摘要
通过对旋扭开关的综合性能及形状尺寸等的综合分析，设计一套一模两腔的塑料注射模具。并对成型工艺等多方面分析，通过对数据的计算及验算，制定正确加工方案，并对模具的所有成型零部件进行验证及校核，最终完成整注射套模具的设计。
目 录
一、前言 -1
二、塑件的工艺分析
1、塑件模型的建立： ―3
塑件2D图、模型3D图。
2、塑件参数的设计。 ―4
1）、塑料的工艺分析： -4
塑料品种、结构特点、使用性能、化学稳定性能、成型性能。
2）、塑件的收缩率、塑件的壁厚、拨模斜度。 ――-5
3）、分型面设计 -5
4）、确定型腔数量以及排列方式。 ―-6
三、成型设备的选择与塑料工艺参数的编制。 ――-6
1、计算塑件、浇注系统的体积 6
2、计算塑件的质量 ――7
3、选择注射机的类型和型号 ―7
4、塑件注射工艺参数的确定 ―7
1）、查表填写原材料的注射工艺参数 -7
2）、查表填写塑件模塑的工艺卡 ――-9
四、模具的结构设计 ―-9
1、浇注系统的设计 ――9
2、成型零件设计、加工工艺方案的制订。 ―13
3、顶出机构设计 16
4、冷却系统设计 18
5、导向机构设计 20
6、排气系统设计 21
五、模架的选择及校核 -22
六、模具装配图和零件图 ――-23
1、模具3D图形绘制 ―-25
2、模具及其零件2D图形绘制 -26
七、毕业小结 ―-27
八、参考文献 ―-28

塑件的工艺分析
1、塑件模型的建立：
塑件2D图如图1所示，其中A为13。 模型3D图如图2所示。
图一
图二
2、塑件参数的设计。
1）、塑料的工艺分析：塑料品种、结构特点、使用性能、化学稳定性能、成型性能。
该塑料采用ABS材料。ABS是丙烯腈、丁二烯、苯乙烯三种单体的共聚物，价格便宜，原料易得，是目前产量最大、应用最广的工程塑料之一。ABS无毒、无味，为呈黄色或白色不透明粒料，形成的塑料有较好的光泽，密度为1.02~1.05g/cm3。

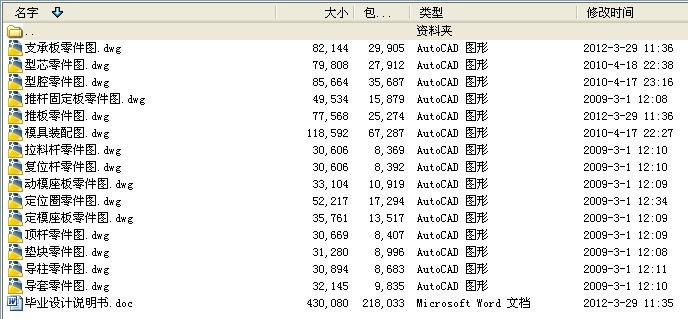

资料预览图片：
