毕业设计-地表水取水工程初步设计
- 资源类别：论文
- 资源分类：建筑化工
- 适用专业：给排水科学与工程
- 适用年级：大学
- 上传用户：花可卿
- 文件格式：word+autocad
- 文件大小：81.38MB
- 上传时间：2024/12/5 15:45:54
- 下载次数：0 次
- 浏览次数：5 次
资料简介
地表水取水工程初步设计，建筑给水排水工程课程设计，说明书共28页，10174字，附任务书、设计图纸等。
摘要：本次课程设计仅以取水泵房为例进行设计，设计中通过城市面积以及泵房规定标高估算流量和扬程，选取水泵。取水泵房布置采用矩形和半圆钢筋混凝土结构，水泵和管道易于布置，适用水泵台数多（4台及以上）的情况。根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，CAD绘制得取水泵站平面图及取水泵站立体剖面图。手工绘制剖面图。。在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。对于机组的配置，布置四台单级双吸离心泵（一台备用，三台工作）。
关键词：取水泵房 输水干管 取水井 吸水管
目录
摘要关键词
第一章 工程概述 1
1.1工程背景 1
1.2设计原始资料 1
1.3设计依据 1
1.3.1设计规范 1
1.3.2设计标准 2
第二章 设计说明书 3
第三章 初步设计计算书 9
3. 1设计流量Q 9
3.2 设计扬程H 10
3.3 初选泵和电机 11
3.3.1管道特性曲线 11
3.3.2水泵及电机的选择 11
3.3.3机组基础尺寸的确定 12
3.4.吸水、压水管路设计 13
3.4.1 流量Q 13
3.4.2吸水管路的要求 13
吸水管的选取 13
3.4.3压水管路要求 13
3.5吸水间设计计算 14
3.6水泵间布置 14
3.6.1基础布置 14
3.7吸水管与压水管的水头损失计算 15
3.8泵安装高度的确定和泵房筒体高度计算 17
3.9附属设备的选择 17
3.9.1起重设备 17
3.9.2引水设备 17
3.9.3排水设备 17
3.9.4通风设备 18
3.9.5计量设备 18
3.10泵房建筑高度的确定 18
3.11泵房平面尺寸的确定 18
第四章设计总结 19
参 考 文 献
附录
附件1初步设计任务书
1.初步设计的目的 20
2.初步设计题目 20
3.指导教师及设计分组 20
4.初步设计时间及进度安排 20
5.设计原始资料 22
6设计成果（具体要求内容供参考） 23
7.设计期间的基本要求 24
附件2 初步设计图纸目录
摘要：本次课程设计仅以取水泵房为例进行设计，设计中通过城市面积以及泵房规定标高估算流量和扬程，选取水泵。取水泵房布置采用矩形和半圆钢筋混凝土结构，水泵和管道易于布置，适用水泵台数多（4台及以上）的情况。根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，CAD绘制得取水泵站平面图及取水泵站立体剖面图。手工绘制剖面图。。在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。对于机组的配置，布置四台单级双吸离心泵（一台备用，三台工作）。
关键词：取水泵房 输水干管 取水井 吸水管
目录
摘要关键词
第一章 工程概述 1
1.1工程背景 1
1.2设计原始资料 1
1.3设计依据 1
1.3.1设计规范 1
1.3.2设计标准 2
第二章 设计说明书 3
第三章 初步设计计算书 9
3. 1设计流量Q 9
3.2 设计扬程H 10
3.3 初选泵和电机 11
3.3.1管道特性曲线 11
3.3.2水泵及电机的选择 11
3.3.3机组基础尺寸的确定 12
3.4.吸水、压水管路设计 13
3.4.1 流量Q 13
3.4.2吸水管路的要求 13
吸水管的选取 13
3.4.3压水管路要求 13
3.5吸水间设计计算 14
3.6水泵间布置 14
3.6.1基础布置 14
3.7吸水管与压水管的水头损失计算 15
3.8泵安装高度的确定和泵房筒体高度计算 17
3.9附属设备的选择 17
3.9.1起重设备 17
3.9.2引水设备 17
3.9.3排水设备 17
3.9.4通风设备 18
3.9.5计量设备 18
3.10泵房建筑高度的确定 18
3.11泵房平面尺寸的确定 18
第四章设计总结 19
参 考 文 献
附录
附件1初步设计任务书
1.初步设计的目的 20
2.初步设计题目 20
3.指导教师及设计分组 20
4.初步设计时间及进度安排 20
5.设计原始资料 22
6设计成果（具体要求内容供参考） 23
7.设计期间的基本要求 24
附件2 初步设计图纸目录
资料预览图片：
资料文件预览

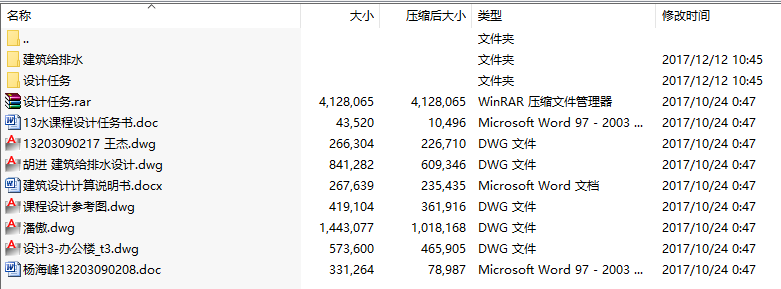

共6文件夹，56个文件，文件总大小：98.01MB，压缩后大小：81.38MB
