制图员高级理论试题+技能试题

制图员高级理论试题

一、单项选择题(第1～70题。选择一个正确的答案，在答题卡上将相应的字母涂黑。每题1分，共70分。)

1．箱壳类零件主要起（ A ）的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。

A、包容、支承其他零件 B、支承、传动其他零件

C、导向、指引其他零件 D、定位、疏导其他零件

2．用10:1的比例画某工件，图纸上工件标注数值为30mm，则该工件实际长度为（B ）。

A、10mm B、30mm C、50mm D、300mm

3．劳动争议当事人对仲裁裁决不服的，可以自收到仲裁裁决书之日起15日内向人民法院提起（ D ）。

A、 协商 B、 调解 C、 强制执行 D、诉讼

4．根据主、俯视图，判断正确的左视图为（ B ）。

...........

制图员高级理论试题操作样题

考试要求:

1）考试时间:120min

2）使用软件:AutoCAD或CAXA电子图板

3）文件名：考号+姓名

一、环境设置 （10分）

1.设置A3图幅，用粗实线画出边框（400×277），所有图形均放置在图幅内，并按如图尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字体仿宋，宽度比例0.7，字高5mm。

2.尺寸标注按图中格式。尺寸参数：字体gbeitc.SHX，字高3.5mm，其余参数使用系统缺省配置，技术要求字高3.5mm.）

3.分层绘图。图层、颜色、线型要求如下：

层名 颜色 线型 用途

粗实线 黑/白 continous 粗实线

文字 蓝 continous 文字

尺寸线 蓝 continous 尺寸标注

中心线 紫 center 中心线

虚线 洋红 dashed 虚线

细实线 红 continous 细实线

..........

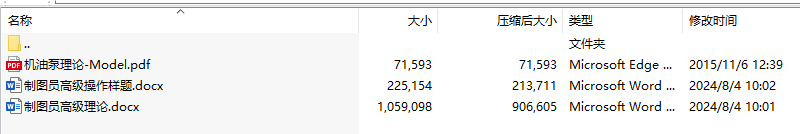

资料预览图片：
