直流电动机教案
教学目的与要求
1、理解直流电机的工作原理、铭牌和分类
2、了解直流电动机的机械特性
3、掌握直流电动机的使用
教学重点与难点
直流电机的工作原理
直流电动机的使用

一、 直流电机的基本结构
三相异步电动机也由定子和转子构成。
定子的主要作用是产生磁场,包括主磁极、换向磁极、机座和电刷等。主磁极由铁心和励磁线圈组成,用于产生一个恒定的主磁场。换向磁极安装在两个相邻的主磁极之间,用来减小电枢绕组换向时产生的火花。电刷装置的作用是通过与换向器之间的滑动接触,把直流电压、直流电流引入或引出电枢绕组。
转子由电枢铁心、电枢绕组和换向器等组成。电枢铁心上冲有槽孔,槽内放电枢绕组,电枢铁心也是直流电动机磁路的组成部分。电枢绕组的—端装有换向器,换向器由许多铜质换向片组成一个圆柱体,换向片之间用云母绝缘。换向器是直流电动机的重要构造特征,换向器通过与电刷的摩擦接触,将两个电刷之间固定极性的直流电流变换成为绕组内部的交流电流,以便形成固定方向的电磁转矩。
二、 直流电机的工作原理

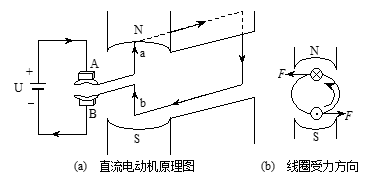

1.直流电动机的转动原理

............
