三相异步电动机的安装与维修教案
三相异步电动机具有结构简单、价格低廉、坚固耐用、检修与维修方便等优点, 在工农业生产中获得了广泛的应用。
Y 系列三相异步电动机是20世纪80年代我国生产的最先进的三相异步电动机。它采用 B级绝缘, 功率等级与机座均比J02系列同机座号升高一级功率, 效率比J02系列平均提高0.41%, 堵转转矩比J02系列提高33%, 噪声比J02系列平均降低了5~1OdB, 质量比J02系列平均轻了12%; 但其功率因数比J02系列略有降低。

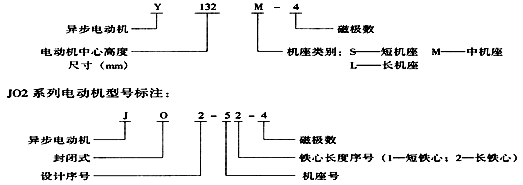

Y 系列电动机功率等级、技术条件、机座安装尺寸、接线序号与国际电工委员会(IEC) 标准相同, 这样利于出口及进口设备的国产化。其型号表示方法为:
三相笼型异步电动机的拆装
1. 三相异步电动机的结构
三相笼型异步电动机的结构如图8-10所示,三相绕线转子异步电动机结构如图8-11所示。
............
