100TPD植物油反应釜设计，毕业设计，说明书共21页，7317字，附设计图纸、外文翻译。
目录
1. 前言……1
1.1. 反应釜概况…… 2
1.2. 混合与搅拌的作用……… 2
1.3. 本课题的目的和内容…… 4
2. 方案论证 5
3. 设计进度安排及要完成任务 6
4. 设计计算书……… 7
4.1. 已知参数……… 7
4.2. 总体方案制定… 8
4.2.1. 用气量计算和主要尺寸的确定… 8
4.2.2. 传动设计…… 9
5. 轴封安装和操作注意事项… 15
6. 设备的维护和保养 15
结束语…… 16
致谢……… 17
参考文献… 18
1.1.反应釜概况
搅拌混合是重要的化工过程单元。在合成橡胶、塑料及化纤三大合成材料的生产中，搅拌反应器约占反应设备总数的90﹪。通常混合设备占工艺设备的5﹪～25﹪，其质量占工艺设备总质量的5﹪～10﹪，因此，混合设备的设计在装置设计中占有重要地位。
搅拌设备广泛应用于化工、医药、农药及染料等行业。由于其操作条件的可控范围较广，又能适用多样化的生产，应用越来越广泛。搅拌式反应釜是一种典型的搅拌反应设备，用于化学反应，其主要由搅拌装置、轴封和搅拌釜体三大部分组成。由于过程换热的需要，在一般情况下设备设有夹套及蛇管，以满足传热要求。
釜体的设计是结构设计的第一步，其包括反应釜的体积、直径及高度设计；夹套的体积、直径及高度设计；釜体及夹套的壁厚设计。搅拌装置包括传动装置、搅拌轴和搅拌器，由电动机和减速器驱动搅拌轴，使搅拌器按一定转速旋转以实现搅拌目的。
作为搅拌装置的主要零件之一的搅拌轴既要与搅拌器连接，又要与轴封装置以及轴承、联轴器等组成轴系，且须保证以一定转速回转，其设计计算需要考虑诸多因素。
............

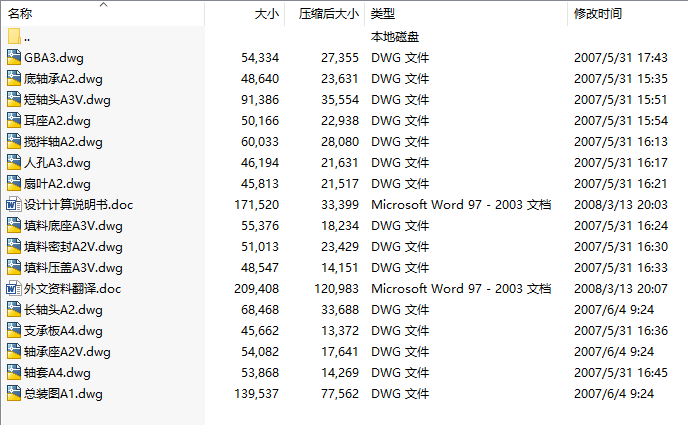

资料预览图片：
