牛头刨床进给机构中推动架的机械加工工艺规程的设计，毕业论文，共23页，6844字，附机械加工工序卡片。
目录
1、 课程设计任务书……3
2、 零件分析…4
3、 选择毛坯，确定毛坯尺寸，设计毛坯图5
4、 选择加工方法，制定工艺路线6
5、 选择加工设备及刀具、夹具、量具……9
6、 确定切削用量及基本时间……11
7、 设计总结…21

.........
第2章 零件的分析
2.1零件的作用
据资料所示，可知该零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件， 32mm孔用来安装工作台进给丝杠轴，靠近 32mm孔左端处一棘轮，在棘轮上方即 16mm孔装一棘爪， 16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕 32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。
推动架如图2.1所示：
2.2零件的工艺分析
由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
由零件图可知， 32、 16的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组：
1. 32mm孔为中心的加工表面
这一组加工表面包括： 32mm的两个端面及孔和倒角， 16mm的两个端面及孔和倒角。以φ32为中心的一组加工表面
这一组加工表面包括：45、60、φ16孔
............

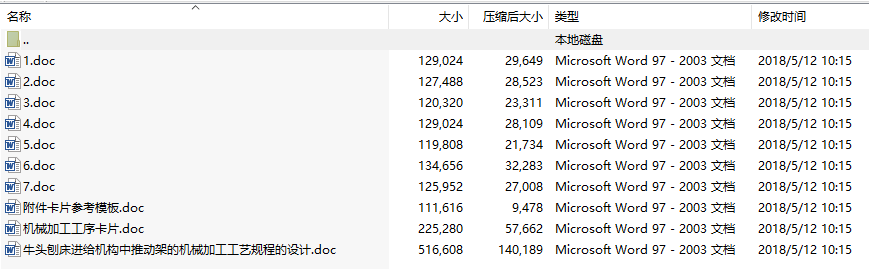

资料预览图片：
