《电器与PLC控制》1-10章教案
第一章 常用低压控制电器
第二章 电器控制线路的基本原则和基本环节
第三章 生产机械的电气控制

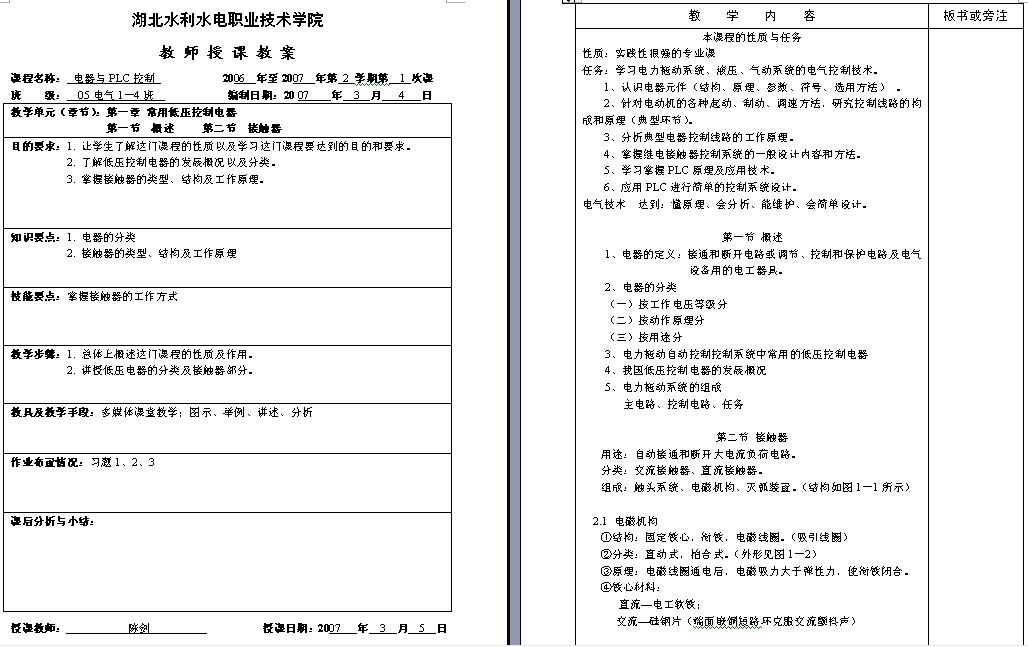

教学单元（章节）：第一章 常用低压控制电器
第一节 概述 第二节 接触器
目的要求：1. 让学生了解这门课程的性质以及学习这门课程要达到的目的和要求。
2. 了解低压控制电器的发展概况以及分类。
3. 掌握接触器的类型、结构及工作原理。
知识要点：1. 电器的分类
2. 接触器的类型、结构及工作原理
技能要点：掌握接触器的工作方式
教学步骤：1. 总体上概述这门课程的性质及作用。
2. 讲授低压电器的分类及接触器部分。
教具及教学手段：多媒体课堂教学；图示、举例、讲述、分析
作业布置情况：习题1、2、3
课后分析与小结：
授课教师：  授课日期：2007 年 3 月 5 日
教 学 内 容 板书或旁注
本课程的性质与任务
性质：实践性很强的专业课
任务：学习电力拖动系统、液压、气动系统的电气控制技术。
1、认识电器元件（结构、原理、参数、符号、选用方法） 。
2、针对电动机的各种起动、制动、调速方法，研究控制线路的构成和原理（典型环节）。
3、分析典型电器控制线路的工作原理。
4、掌握继电接触器控制系统的一般设计内容和方法。
5、学习掌握PLC原理及应用技术。
6、应用PLC进行简单的控制系统设计。
电气技术 达到：懂原理、会分析、能维护、会简单设计。

第一节 概述
1、电器的定义：接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
2、电器的分类
（一）按工作电压等级分
（二）按动作原理分
（三）按用途分
3、电力拖动自动控制控制系统中常用的低压控制电器
4、我国低压控制电器的发展概况
5、电力拖动系统的组成
主电路、控制电路、任务

第二节 接触器
用途：自动接通和断开大电流负荷电路。
分类：交流接触器、直流接触器。
组成：触头系统、电磁机构、灭弧装置。（结构如图1－1所示）

2.1 电磁机构
①结构：固定铁心，衔铁，电磁线圈。（吸引线圈）
②分类：直动式，拍合式。（外形见图1－2）
③原理：电磁线圈通电后，电磁吸力大于弹性力，使衔铁闭合。
④铁心材料：
直流—电工软铁；
交流—硅钢片（端面嵌铜短路环克服交流颤抖声）

教 学 内 容 板书或旁注
⑤电磁吸力：F=4*105B2S（S为铁心磁极截面积）

2.2 触头系统
桥式：点接触 面接触
指式：线接触，滚动摩擦，适用于大电流。
材料：黄铜—指式；银铜合金—桥式。
结构见图1－6、1－7所示。

2.3 灭弧装置
用途：用于熄灭触头分断负载电流时产生的电弧。
电弧种类：交流电弧和直流电弧
交流电弧存在交流过零点，电弧易熄灭
灭弧原理：
①迅速拉长电弧
②冷却和去游离法
灭弧方法：
①机械灭弧法：利用弹性力、迅速拉长电弧。
②缝灭弧法：分割电弧，并有冷却作用。如：纵缝陶土灭弧罩。
③ 栅片灭弧法：金属栅片分割电弧。（见图1－8）
④磁吹灭弧法：电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。

接触器主要技术参数
额定电压：指主触点的额定工作电压。
直流有（24V、48V、110V、220V、440V）
交流有（36V、127V、220V、380V）
额定电流：主触点的额定电流。
机械寿命（1000万次以上）与电气寿命（100万次以上）
操作频率：每小时的操作次数
一般：300次/h、 600次/h、 1200次/h
接通与分断能力：可靠接通和分断的电流值。
接通时：主触点不应发生熔焊。
分断时：主触点不应发生长时间燃弧。
选择的主要参数：
主触点额定电流—根据负载确定
吸引线圈额定电压36V、127V、220V、380V
电气符号：图形及文字见图1－11
湖北水利水电职业技术学院
教 师 授 课 教 案
课程名称： 电器与PLC控制 2006 年至2007 年第 2 学期第 2 次课
班 级： 05电气1－4班 编制日期：20 07 年 3 月 4 日
教学单元（章节）：第一章 低压常用电器
第三节 继电器
目的要求：1. 了解继电器的结构及工作原理
2. 根据不同的分类形式对继电器类型的划分
知识要点：1. 电压、电流继电器 2. 中间继电器
3. 时间继电器 4. 热继电器
5. 速度继电器
技能要点：对各种不同类型继电器的运用
教学步骤：1. 首先了解继电器在控制电路中所起的作用。
2. 了解各种继电器的构成及工作原理。
教具及教学手段：多媒体课堂教学；图示、举例、讲述、分析
作业布置情况：习题6
