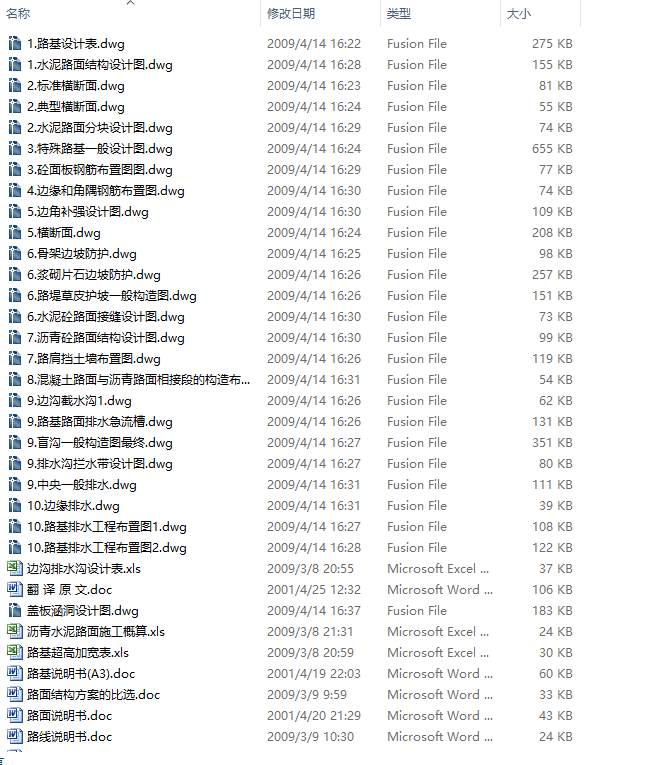

毕业设计-湖南某高速施工图设计，附cad设计图纸、相关表。
一、总说明书
本设计为湖南省XX高速公路的施工图设计,设计任务段为K84+900～K85+913.62，全长共为1013.62米，在整个设计当中应当包括公路平纵横设计、路基工程的设计、路面工程的设计、桥涵的设计等。
1 设计标准
全线按四车道高速公路设计，计算行车速度为120公里/小时，路基宽度26.00米，行车道宽4×3.75米，设计荷载：公路一级，全部实行封闭、全部控制出入。
1.1 路线方案的确定见地形图平面图
1.2 路线起点、中间控制点及里程
本段起点桩号为K84+900，终点桩号为K85+913.62,路线全长为1013.62米。该段的线形较好，平曲线的半径为750米，通过的地区多为山地.
1.3 沿线自然地理概况
设计在满足工程经济的前提下既要符合高速公路标准的要求，尽可能采用较高的技术指标，还要综合考虑其它影响因素。
1.4 技术标准与技术指标的的总体适用情况
本项设计方案各项技术指标均符合《公路工程技术标准》（JTG B01—2003），《公路路线设计规范》（JTG D20-2006）、《公路路基设计规范》（JTG D30-2004）《公路水泥混凝土路面设计规范》（JTG D40-2002）、《公路沥青路面设计规范》（JTG D50-2006）、《公路路基施工技术规范》（JTJ FD20-2006）、《公路排水设计规范》（JTJ018-97）、《公路桥涵设计规范》（JTG D60-2004）的要求。
2 路线
路线的布设以《公路工程技术标准》和《公路路线设计规范》为依据，按高速公路的标准来进行设计，路线的设计应当根据道路的等级及其使用的任务和功能，合理的利用地形，正确的利用技术标准，以保证线形的均衡性。路线的设计当中对公路的平纵横三个面进行综合的设计，以保证路线的整体的协调性，作到平面顺适，纵坡均衡、横面合理，并且应当考虑车辆的行驶时的安全舒适性以及驾驶员的视觉和心理的反应，并适当的注意与当地的环境和景观相协调，路线的选择应尽量的避免穿过地质不良的地段。贯彻保护耕地、节约用地的原则，少拆房屋、方便群众、保护环境、保护古迹。来修建道路，在高速公路的设计时，应在满足高速公路技术标准和设计规范要求的前提下，合理使用地形，力求使路线连续、流畅、舒适、安全、优美、工程经济，尽量采用较高的技术标准。
3 路基路面及排水
3.1 路基排水
在本路段的排水设计当中,在所有的挖方路堑地段都相应的设置了路堑边沟以配合边沟迅速的将路基范围的水排走。在绝大部分的路堤段设置了排水沟，为了不使得路面的水到处漫流,，在配合路堤防护的水沟同时将水以排水沟排向沟渠，引向鱼塘等地段.密切配合农田水利的建设。路段设置排水边沟或坡脚排水沟，尺寸为60×60×60cm。山坡路段根据需要设置截水沟。沟底纵坡较大时设置急流槽，引水较远时设排水沟。路堤段高度超过4m时设边坡急流槽以排除路面汇水，防止对路堤边坡的冲刷。路基边坡设纵向排水渗沟排除路面内部积水。
3.2路基工程
1)、 基本要求
路基的设计的基本要求是应根据使用要求和自然条件并结合施工方案进行设计，既应有足够的强度和稳定性，又要经济合理。影响路基强度和稳定性的地面和地下水，必须采取拦截或排出路基以外的措施，并结合路面排水，应做好综合排水设计，形成完整的排水系统。修筑路基取土和弃土时，应符合环保的要求，减少弃土侵占耕地，防止水土的流失。通过特殊路基的地段的路基的设计应当在作好调查的同时结合当地的实际的经验进行特别的设计。
2)、 路基横断面设计
............
