毕业设计-桂林羽凡办公楼建筑结构设计，共130页，27906字，附cad设计图纸、任务书、开题报告、工作总结。
摘要
本毕业设计由曹霞老师作为指导老师，指导学生陈文涛完成此次毕业设计。
该设计是一栋钢筋混凝土框架结构的综合办公楼，建筑高度24.6m（从地面标高到主体结构檐口高度），建筑面积约5000m2，设计使用年限50年，丙类建筑，主体部分采用六层框架结构。遵循先建筑、后结构、再基础的设计过程，根据任务书和指导书的要求完成的建筑、结构设计。
建筑图包括平面图、正立面、侧立面及各详图。结构设计时紧密结合建筑设计，力求经济合理，造型美观。结构分析的重点在于框架内力及构件承载力满足要求。考虑毕业设计的特殊要求，以手算为主、电算为辅。计算书包括计算说明、结构计算书（包括楼板计算、连续次梁计算、框架计算、基础和楼梯计算）。
关键词：多层建筑；框架结构；办公楼。

目次
摘要 II
Abstract II
1. 结构计算书总说明 1
1.1 楼盖结构计算 1
1.2 框架结构计算 1
2. 结构计算书 2
2.1 楼盖结构计算 2
2.1.1 设计资料 2
2.1.2 结构布置 2
2.1.3 双向板计算 4
2.1.4 连续梁的计算 10
2.2 框架结构计算 19
2.2.1 框架梁、柱截面尺寸 19
2.2.2 框架荷载计算 20
2.2.3 框架计算简图及框架梁柱相对线刚度计算 27
2.2.4 风荷载作用下框架的内力计算 30
2.2.5 地震荷载作用下框架的内力计算 37
2.2.6 水平荷载作用下框架的抗侧移验算 44
2.2.7 竖向荷载作用下框架内力计算 46
2.2.9 横向框架内力组合 63
1）框架梁内力组合 63
2）框架柱内力组合 64
2.2.10截面设计 80
2.3 楼梯设计 93
2.3.1 设计参数 93
2.3.2 内力及配筋计算： 94
2.4 基础设计 97
2.4.1 场地条件和基础结构 97
2.4.2 计算边柱（以A/○4轴柱为例） 98
2.4.3 计算中柱（以B/⑥轴柱为例） 101
3. 电算结果 104
结 论 122
致 谢 123
参考文献 124

设计资料
本办公楼楼盖结构采用现浇钢筋混凝土楼盖，楼面面层为花岗岩楼面，轻钢龙骨吊顶,卫生间的设计为坐式。楼板为100mm厚(走廊为80mm厚)钢筋混凝土楼板,板采用C30混凝土，HPB335级钢筋,梁中纵向受力钢筋采用HRB335级钢筋,箍筋采用HPB300级钢筋。此建筑楼板、走廊的活荷载标准值取2.5kN/m2(荷载分项系数为1.4),楼梯的活荷载标准值取3.5kN/m2（荷载分项系数为1.4），其余房间的活荷载标准值取2.0kN/m2(荷载分项系数为1.4)。

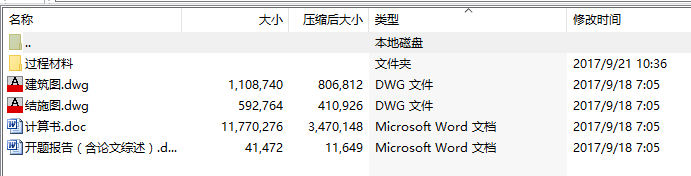

资料预览图片：
