毕业论文-气门摇臂轴支座加工工艺及夹具设计，共45页，19299字，附设计图纸、工序卡、工艺过程卡。
1 绪论
1.1 本设计的内容及意义
本次设计是在我们学完了大学的全部基础课，技术基础课以及专业课之后而进行。此次的设计是对大学期间所学各课程及相关的应用绘图软件的一次深入的综合性的总复习，也是一次理论联系实际的训练。其目的在于：
1．巩固我们在大学里所学的知识，也是对以前所学知识的综合性的检验；
2．加强我们查阅资料的能力，熟悉有关资料；
3．树立正确的设计思想，掌握设计方法，培养我们的实际工作能力；
4．通过对气门摇臂轴支座的机械制造工艺设计，使我们在机械制造工艺规程设计，工艺方案论证，机械加工余量计算，工艺尺寸的确定，编写技术文件及查阅技术文献等各个方面受到一次综合性的训练。初步具备设计一个中等复杂程度零件的工艺规程的能力。
5.能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计出高效，省力，经济合理并能保证加工质量的专用夹具的能力。
6．通过零件图，装配图绘制，使我们对于AutoCAD绘图软件的使用能得到进一步的提高。
本次设计的主要内容为：首先运用AutoCAD软件绘制气门摇臂轴支座的二维零件图，然后根据图纸的技术要求等确定生产类型，经分析本次设计的零件年产量为10000件，属大批量生产。其次进行工艺分析，确定毛坯类型和制造方法，气门摇臂轴支座的材料为HT200，拟采用以铸造的形式进行毛坯的制造，并确定零件的机械加工工艺路线，完成机械加工工序设计，进行必要的经济分析。最后，对某道加工工序进行夹具装配图及主要零件图的设计。
零件作用

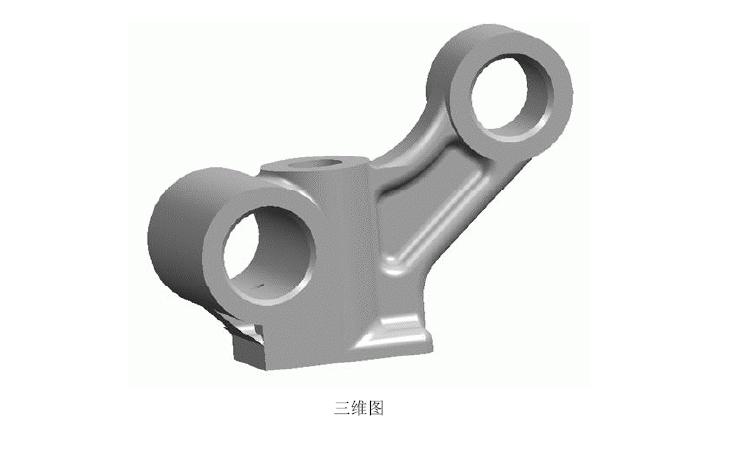

本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。
.......
