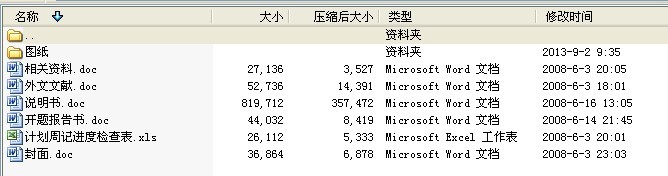

毕业设计-裹包机横封装置设计，说明书共39页，12272字，附设计图纸、开题报告、外文翻译等
研究内容
设计一种裹包机横封装置，原理方案的功能实现，总体方案的设计，结构形式，结构参数，工作参数的设计。要求如下：
1. 阅读外文资料，翻译与所学专业或课题相关的外文文献3000字左右，语句通顺、流畅、准确；
2．了解裹包机横封装置的工作原理
3．根据加工产品具体结构和加工要求，拟定分析设备设计方案
4．绘制 部分零件图，装配图，各零件的精度配合
5. 用UG对部分零件进行造型
6. 撰写论文，要求符合本科论文的格式要求，语言简洁、流畅、层次分明。上机时数不少于200小时，整个毕业设计过程的技术工作要严谨、灵活、工作要有主动性，计算方法、计算的程序、计算结果、结论要正确。
拟采取的研究方法、技术路线、实验方案及可行性分析
裹包机横封装置主要有链轮，封口刀，切断上刀，切断下刀，螺栓，螺杆，滑环等组成。热封时，热封头与连续运动着的袋筒必须具有相同的速度，否则封口部位就能发生起皱或拉长等现象，当袋长规格变化时尤其注意这一点，因此采用回转型的热封头，由于半径固定不变，往往采用不等速运动机构来带动，以便适当调节其封口速度满足热封要求。
裹包机上使用的是一种连续横封器机构，每一个横封辊上装有热封头，由电热丝加热并自动进行恒温控制。热封所需的压力可借助两侧的压缩弹簧加以适当调节。
可行性分析：
通过各主要部分系统的确定，主要问题可以解决。细节问题也可以方便的处理，总的来说，此方案的可行性没有问题。
预期成果：
明确裹包机横封装置预期达到的性能指标。
总体方案的设计，可行性的分析。
横封装置的初步设计，总体结构的设计，轴的选择，封口刀的材料和类型的选择，各部件的参数设计。
强度计算，分析验证,优化设计。
完成二维图和三维图的绘制。
完成设计说明书。
特色或创新之处
本横封装置设计简单，加工方便，生产效率高且安全性高。本横封装置的特色在于能长时间的工作，并且使用寿命比一般的机器要长，工作稳定。

摘要
食品包装机械，是指能够完成全部或部分的产品和食品包装过程的机械，包装的过程有填充物料、裹包、封口等主要工序，以及与之相关联的前后工序，如清洗、堆码等。此外，包装还包含计量或在包装件上盖印等工序。使用机械包装的产品可提高生产效率，减轻劳动的强度，适应大规模生产需要，且满足清洁卫生要求。目前国内生产的设备大多是对国外进口设备的简单仿制，同时我国的包装机械产品也普遍存在质量的不好、性能单一、成本较高、技术含量较低的状况。因此对食品自动包装机械关键部件的深入研究，对原理、功能、结构、运动等分析，提供结构简单可靠、自动化程度高、操作方便、用途范围广的包装机很有必要的。
本文在分析方便面自动包装机的包装工艺和使用要求的基础上，通过对关键部件的理论分析，提出一种实用、简单的横封机构，实现了根据薄膜厚度不同自动调节加热时间和温度的功能，并且对方便面包装机封切机构的机构，工作原理及各组成部分功能做了较为详细的研究和设计，对关键部分提出完整的设计方法和造型设计，旨在满足市场需求，推动企业创新步伐。
本文借助了UG、CAD等软件分析运动规律和结构设计，这种利用计算机辅助设计和分析的方法，可以应用与其它类型包装设备的设计和分析中。
关键词：包装机械；封切机构；包装工艺；机构设计
