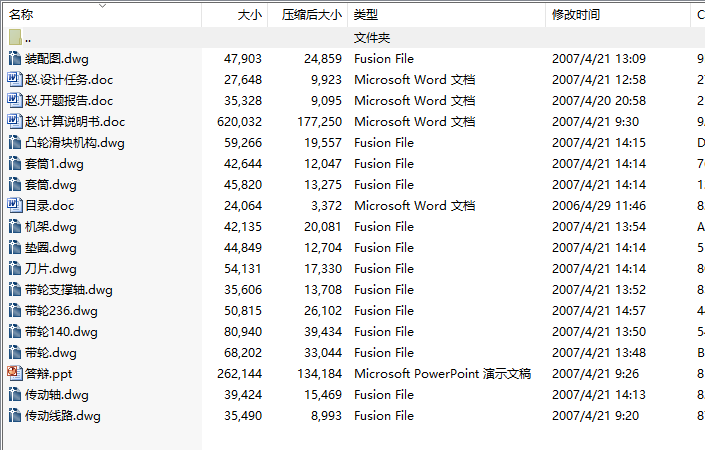

毕业设计-手护式绿篱修剪机设计，共17页，6084字，附cad设计图纸、任务书、开题报告、答辩文稿。
摘要：
绿篱在我过种植地域广泛，面积广，手工对成龄绿篱的深修剪和衰老绿篱的重修剪，效率低，不经济。本课题即针对成龄绿篱的深修剪、衰老绿篱的重修剪，研究出一种新的绿篱重修剪机械设备，并对整机各结构部件进行协调，对修剪机所用刀片的材料、结构进行分析，研制配套的传动系统，相应的带轮，轴，机架，并进行计算和装配图的绘制。
关键字：
深修剪，重修剪，刀片的材料，传动系统，带轮，轴，机架。

目录
一、 前言(1)
二、 设计任务(5)
三、 摘要(6)
四、 传动路线的拟定(7)
五、 油机的选择(7)
六、 带1的设计(8)
七、 带2的设计(11)
八、 轴1的设计(13)
九、 轴2的设计(16)
十、刀片的设计(20)
十一、心得体会(20)
十二、参考文献(21)

1、整机结构
1）修剪机的整体轻便，可以根据地形的不同进行修剪，以保证机械的上下左右自由式移动，同时，对于修剪高度不一样的绿篱也能够保证修剪顺利进行。
2) 修剪机的整个机头才用的是三角锯齿形的固定在架子上，在其里面装有圆盘形的带有2个对称的刀片。
2、主要技术指标：
1）刀具使用寿命：1000h左右；
2）修剪树高： 180cm；
3）修剪幅宽： 100cm；
4）工作效率：最高0.24hm2/h；
3、主要经济指标:
效率是人工的20倍, 与人工相比，修剪1 h m2可以节省1000元费用。
（四）、传动路线的拟定
考虑到经济性及机器的整体结构和所需传动的准确性，我们决定采用带传动

汽油机的选择
1、已知给定的参数如下：
（1）.切削力F=150N；
（2）.切削最大长度L=1000mm;
（3）.刀片的最大移动速度V=2500r/min;
选择2E60C型汽油机，立轴，水冷，P=7.4KW n=2500r/min,T=53N.m
