EDA课程设计-出租车自动计费器，共17页，2930字。
1课题的主要功能
设计一个出租车自动计费器，计费包括起步价、行车里程计费、等待时间计费三部分，用四位数码管显示金额，最大值为999.9元，最小计价单元为 0.1元，行程 3公里内，且等待累计时间3分钟内，起步费为8元，超过3公里，以每公里1.6元计费，等待时间单价为每分钟1元。用两位数码管显示总里程，最大为99公里。用两位数码管显示等待时间，最大值为59min。
2课题的功能的划分
2.1课题系统功能模块图

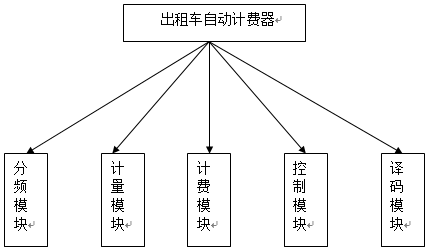

图2-1系统功能原理图
2.2功能模块的算法分析
由图2-1系统功能原理图可知：该设计问题自顶向下可分为分频模块、计量模块、计费模块、控制模块、译码和动态扫描显示模块。
2.2.1分频模块
分频模块对频率为240Hz的输入脉冲进行分频，得到的频率为16Hz，10Hz和1Hz的三种频率。该模块产生频率信号用于计费，每个1HZ脉冲为0.1元计费控制，10HZ信号为1元的计费控制，16Hz信号为1.6元计费控制。
