毕业设计-某理工大学立新教学楼设计，共65页，17223字，附cad设计图纸、开题报告、实习报告、工作日志、毕业总结。
目   录
1 设计资料： 1
1.1 工程概况 1
2 建筑设计 1
2.1 平面设计 1
2.2 建筑平面组合设计 2
2.3 建筑剖面设计 2
2.4 建筑体形和立面设计 2
3 结构选型 3
3.1 结构体系造型 3
5 梁柱截面尺寸确定 4
5.1 确定梁的截面高度 4
6重力荷载计算 5
6.1屋面及楼面的永久荷载标准值 5
6.2屋面及楼面可变荷载标准值 5
6.3梁 ,墙, 柱, 窗, 门重力荷载的计算 5
6.4各质点重力荷载代表值计算 6
7框架侧移刚度计算 8
7.1横向框架侧移刚度计算 8
7.3 各层横向侧移刚度计算：  (D 值法) 9
8横向水平荷载作用下框架结构的内力和侧移计算 10
8.1横向水平地震作用下框架结构的内力和侧移计算 10
8.2 横向风荷载作用下框架结构内力和侧移计算 13
9竖向荷载作用下框架结构的内力计算 16
9.1横向框架内力计算 16
10截面设计 27
10.1框架梁 27
10.2.框架柱 30
10.3.框架梁柱节点核芯区截面抗震验算: 33
11.楼梯荷载及配筋计算 34
11.1 楼梯概况 34
11.2楼梯板计算 35
11.3 平台板计算 36
11.4 平台梁计算 37
12楼盖设计 38
12.1楼面梁格布置图 38
12.2 荷载设计值 39
12.3 方案确定（塑性理论） 39
13、柱下独立基础设计 41
13.1  基本条件确定 41
13.2 确定基础底面尺寸 41
13.3 计算柱基础沉降 43
13.5 基础高度计算（选用阶梯型基础） 44
13.6配筋计算 46
参考文献 49
致   谢 50


1 工程概况
本工程为北方某高校拟建一栋综合性教学楼
1.1 工程名称：工程学院楼。
1.2 建设地点：北方某市。
1.3 建设场地：场地平面见附录1。
1.4 建设规模：
1.4.1 建筑面积：6000m2±5％。
1.4.2 建筑层数：5～6层。
1.4.3 净高：3.6m
1.4.4 房间分配及面积组成：见附录2
2 设计原始资料
2.1气象条件
2.1.1 冬季采暖室外计算温度-30°C。
2.1.2地区基本风压0.35kN/m2，全年主导风向为北风；
2.1.3 基本雪压0.30kN/m2。
2.1.4 最大降雨强度65.265.2mm/h，阵雨强度145145mm/h。
2.2 工程地质条件
2.2.1根据对建筑基地的勘察结果，地质情况见附录3。
2.2.2地下水位：钻探至自然地面下7.5米处未见地下水。地下水对混凝土结构不具腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。地基持力层为基岩。基础埋深度：1.5～4m左右。
2.2.3 抗震设防烈度按7度考虑，场地类别为Ⅱ类，设计地震分组为第一组。
2.2.4建筑地点冰冻深度：室外天然地面以下300 mm。
3 建筑设计任务及要求
3.1 设计任务
按设计题目确定的工程项目，完成建筑总平面设计，平面、剖面及立面设计。建筑功能、房间类型及数量的要求见附录1。
3.2 设计要求
3.2.1 总平面设计：合理布置建筑主、次入口；解决好人流、车流关系；尽可能考虑室外停车；满足建筑物防火间距及消防通道要求。
3.2.2 平面设计：合理确定平面柱网尺寸；布置房间；确定楼（电）梯数量、位置及形式；满足室内采光、通风要求。
3.2.3 剖面设计：确定合理层高；给出楼（地）面、屋面、墙身构造做法。
3.2.4 立面设计：建筑风格、造型应富有创意，有时代感。
3.3 设计成果
3.3.1 建筑设计说明书。
3.3.2 建筑施工图要求：
.......

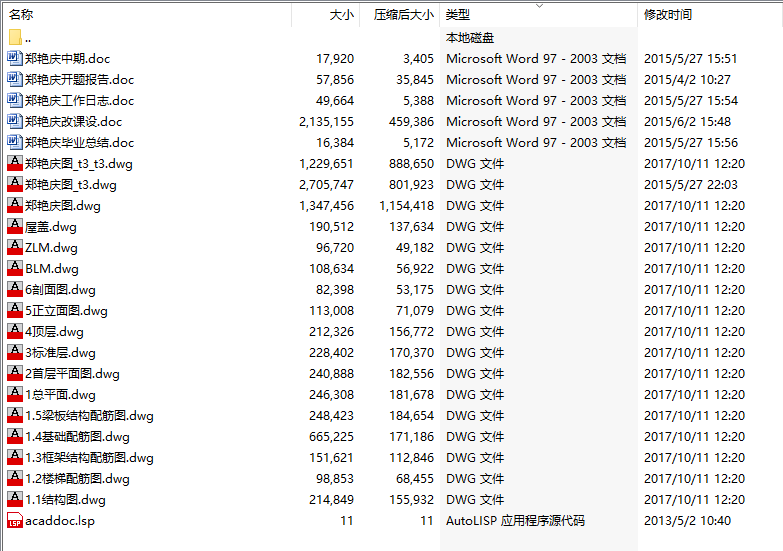

资料预览图片：
