资料简介
      《模拟电子技术》试题+答案包括以下几部分:
半导体器件(二极管、三极管、场效应管、差动放大电路、集成运放)
功率放大电路
基本放大电路
集成运放的非线性应用(电压比较器、波形产生与变换)
集成运放的线性应用(信号运算、有源滤波)
直流稳压电源

直流稳压电源
一、选择题:
1、整流的目的是( ) 。
A. 将交流电变为直流电 B. 将高频变为低频
C. 将正弦波变为方波 D. 将方波变为正弦波
2、直流稳压电源中,滤波电路的作用是( )。
  A.将脉动的直流电压变为平滑的直流电压 ;  
B.将双向脉动电压变为单向脉动电压 ; 
C.将脉动的交流电压变为平滑的直流电压;
D. 将交流电变为直流电。
3、具有放大环节的串联型稳压电路在正常工作时,输出电压为18V,调整管压降为6V,采用桥式整流、电容滤波,则电源变压器次级电压有效值应为:( )
A. 18V B. 20V C. 24V D. 26V
4、右图为单相桥式整流滤波电路,U2为正弦波,其有效值为U2=20V,f=50HZ。若实际测得其输出电压为28.28V,这是由于( )的结果。
A.开路 B.C的容量过小
C.C的容量过大 D.RL开路
二、填空题:
1、如果变压器二次(即副边)电压的有效值为 10 V,桥式整流后(不滤波)的输出电压为 V,经过电容滤波后为 V,二极管所承受的最大反向电压为 V。
2、小功率直流电源一般由 、 、 、 和 四部分组成,它能将 电量变为 电量。实质上是一种 转换电路。
3、使用稳压二极管时,其负极端应接 。
4、在电容滤波、电感滤波电路中, 滤波电路适用于大电流负
载 , 波电路适用于小电流负载, 滤波电路的输出直流电压比较高, 滤波电路的外特性比较硬, 滤波电路的整流管中有冲击电流。
5、集成三端稳压器CW7915的输出电压为 V。
三、判断题:
1、电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。( )
2、整流电路可将正弦电压变为脉动的直流电压。( )
3、电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。( )
4、在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。( )
5、若U2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为。( )
6、当输入电压UI和负载电流IL变化时,稳压电路的输出电压是绝对不变的。( )
7、在硅稳压管稳压电路中,负载电流愈小,则稳压管的电流也愈小。( )
8、若桥式整流—电容滤波电路中有一只整流管烧断,则输出降为原来的一半。( )
9、在硅稳压管稳压电路中,负载电流愈小,则稳压管的电流也愈小。( )
10、电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。( )
四、分析计算题:
1、请画出直流稳压电源的构成框图。
2、已知,,可变电阻,W317的1脚输出电流, ,求:当调节时,输出电压的范围。

集成运放的线性应用(信号运算和有源滤波)
一、选择题:
1、 现有电路如下,欲将正弦波电压叠加上一个直流量,应选用( )。
A. 反相比例运算电路 B. 同相比例运算电路
C. 积分运算电路 D. 加法运算电路
2、若想抑制频率低于100Hz的信号,应选择???????(??? )?? 。
A. 高通滤波电路???????????? B. 低通滤波电路
C. 带通滤波电路???????????? D. 带阻滤波电路
3、已知输入信号的频率为10KHZ~12KHZ,为了防止干扰信号的混入,
应选用( )滤波电路。
A. 高通 B.低通 C.带通 D.带阻
4、要制作频率非常稳定的测试用信号源,应选用( )。
A.RC桥式正弦波振荡电路 B..LC正弦波振荡电路
C.石英晶体正弦波振荡电路 D. 以上电路都可以
5、 现有电路如下,欲将正弦波电压叠加上一个直流量,应选用( )。
A. 反相比例运算电路 B. 同相比例运算电路
C. 积分运算电路 D. 加法运算电路
6、当我们想要放大频率为10kHz以上的信号时,应采用 ( )滤波器。
A . 低通 B. 高通 C. 带阻 D. 带通
7、要求在有效信号中抑制的工频干扰,应选用( )。
A.低通滤波器 B.高通滤波器 C.带通滤波器 D.带阻滤波器
二、填空题:
1、正弦振荡器由 、 、正反馈网络和稳幅环节等四部分构成。
2、电路如图4所示,已知集成运放的开环差模增益和差模输入电阻均近于无穷大,最大输出电压幅值为±14V。电路引入了 负反馈,电路的输入电阻趋近于 ,电压放大倍数Auf=△uO/△uI≈ 。设 uI=1V,则uO≈ V;若R1开路,则uO变为 V;若R1短路,则uO变为 V;若R2开路,则uO变为 V;若R2短路,则uO变为
V。
三、分析计算题:
1、一运放在开路状态下工作。已知其开环增益Aud=100dB,供电压源为±15V,开环高频截止频率fH=100HZ。
(1)设输入电压uP -uN =0.2mv, 此时该运放处于何工作区域?
(2)要想使运放工作在线性区以内,两输入电压差最大不超过多少伏?
(3)今引入负反馈后,其闭环增益为40dB。问反馈度1+Aud*F为多少?此时高频截止频率fHf又为多少?
2、在图示电路中,设A1、A2、A3均为理想运算放大器,其最大输出电压幅值为±12V。

集成运放的非线性应用(电压比较器、波形产生与变换)
一 选择题:
1、欲将方波电压转换为三角波电压,应选用( )电路。
A. 积分运算 B、乘方运算 C. 同相比例运算 D.反相比例运算电路
2、在RC桥式正弦波振荡电路中,当满足相位起振条件时,则其中电压放大电路的放大倍数必须满足( )才能起振。
A Au = 1 B Au = 3 C Au < 3 D Au >3
3、 振荡电路的幅度特性和反馈特性如图1所示,通常振荡幅度应稳定在 ( )。
A. O 点 B. A 点 C. B 点 D. C 点
4、迟滞比较器有2个门限电压,因此在输入电压从足够低逐渐增大到足够高的过程中,其输出状态将发生( )次跃变。
A. 1 B. 2 C. 3 D. 0
5、某LC振荡电路的振荡频率为=100 kHz ,如将 LC选频网络中的电容C增大一倍,则振荡频率约为 ( )
A.200 kHz B.140kHz
C. 70 kHz D.50 kHz
6、若想制作一频率非常稳定的测试用信号源,应选用( ) 。
A. RC桥式正弦波振荡电路 B. 电感三点式正弦波振荡电路
C. 电容三点式正弦波振荡电路 D. 石英晶体正弦波振荡电路
7、电路如图3所示,欲使该电路能起振,则应该采取的措施是( )。
A. 改用电流放大系数β较小的晶体管 B. 减少反馈线圈L1的匝数
C. 适当增大L值或减小C值 D. 减少L2的匝数
8、正弦波振荡器的振荡频率由( )而定。
A.基本放大器 B.反馈网络 C.选频网络 D.稳幅电路
9、RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和( )。
A. 基本共射放大电路 B.基本共集放大电路
C. 反相比例运算电路 D.同相比例运算电路
10、迟滞比较器有2个门限电压,因此在输入电压从足够低逐渐增大到足够高的过程中,其输出状态将发生( )次跃变。
A. 1 B. 2 C. 3 D. 0
11、一个正弦波振荡器的反馈系数,若该振 荡器能够维持稳定振荡,则开环电压放大倍数 必须等于( )。
A. B. C. D.
12、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在( )。
A.开环或正反馈状态  B.深度负反馈状态 
C.放大状态 D.线性工作状态
13、某LC 振荡电路的振荡频率为,如果将LC选频网络中的电容C增大一倍,则振荡频率约为( )。
A. B. C. D.
14、产生低频正弦波一般可用( )振荡电路。

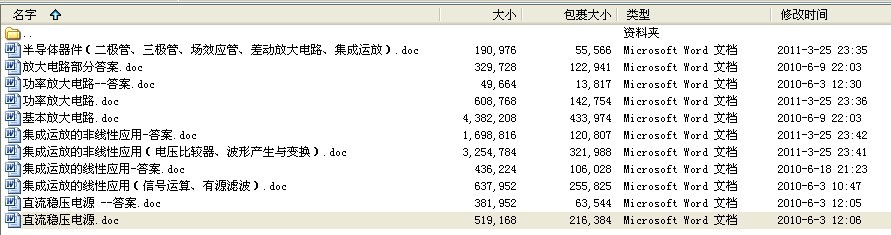

资料文件预览
共2文件夹,11个文件,文件总大小:11.91MB,压缩后大小:2.27MB
  • 《模拟电子技术》试卷+答案
    • 模电题库
      • Microsoft Word文档功率放大电路--答案.doc  [48.50KB]
      • Microsoft Word文档功率放大电路.doc  [594.50KB]
      • Microsoft Word文档半导体器件(二极管、三极管、场效应管、差动放大电路、集成运放).doc  [186.50KB]
      • Microsoft Word文档基本放大电路.doc  [4.18MB]
      • Microsoft Word文档放大电路部分答案.doc  [322.00KB]
      • Microsoft Word文档直流稳压电源 --答案.doc  [373.00KB]
      • Microsoft Word文档直流稳压电源.doc  [507.00KB]
      • Microsoft Word文档集成运放的线性应用-答案.doc  [426.00KB]
      • Microsoft Word文档集成运放的线性应用(信号运算、有源滤波).doc  [623.00KB]
      • Microsoft Word文档集成运放的非线性应用-答案.doc  [1.62MB]
      • Microsoft Word文档集成运放的非线性应用(电压比较器、波形产生与变换).doc  [3.10MB]
