毕业设计-双轴旋耕机的设计，正文共28页，13334字，附cad设计图纸。
摘要
旋耕机是机械化整地的作业的主要农具之一，但目前多数旋耕机翻地以后，还需进行一次耙地作业才能达到农作物生长环境要求。因此，工作效率不高，拖拉机对土壤的二次压实作用也不利于农作物生长。基于国内现有旋耕机技术，提出采用双轴旋耕机技术来解决这个问题。在本次设计中，具体设计了双轴旋耕机总体结构、传动系统、旋耕刀片、四点悬挂装置等。由于幅宽、功率较大，本设计整体采用双侧边齿轮传动，转动平稳、结构基本对称，提高了使用寿命。双轴旋耕机由前后两根旋耕刀刀轴同时工作，一次即可达到耕作要求，从而减少拖拉机对土地的压实次数，提高了工作效率和能源利用率。
关键词
旋耕机；双轴；双侧边传动；设计

目 录
摘要 II
关键词 II
ABSTRACT III
KEY WORDS III
1 前言 1
1.1课题要求 1
1.2 旋耕机的研究现状与发展趋势 1
1.2.1 国内研究现状 1
1.2.2国外研究现状 2
2 旋耕机的总体设计 2
2.1 旋耕机的总体结构设计 2
2.2 传动方式的选择 2
2.3 限深装置的设计 3
3 旋耕刀工作参数的确定 4
3.1旋耕机的工作原理 4
3.2 旋耕刀刀型的选用 4
3.3 旋耕机刀轴速度的确定 6
3.4刀座间距b和弯刀总数Z的确定 7
3.4 弯刀的排列设计 8
4 旋耕机的工作参数 9
4.1旋耕机的功率消耗 9
4.2 传动参数的确定 10
5侧边齿轮箱的参数设计 10
5.1 齿轮的设计校核 10
5.1.1 齿轮的材料 10
5.1.2圆柱直齿轮的参数设计 11
5.2 齿轮轴系设计校核 14
5.2.1 齿轮轴结构设计 14
5.2.2 齿轮轴上结构配置 18
5.3 刀辊轴的设计计算说明 18
6 设计结论 19
7 设计心得 19
参考文献 21
致谢 23

本设计要求旋耕机的耕幅为2.4m，经思考最后确定采用双侧边齿轮传动方式。
要求旋耕机的作业速度大于5Km/h（约为1.4m/s）
本设计选用的弯刀，根据R0 值，查阅《GB/T 5669-2008》，结合耕深要求，选用ⅠT245弯刀，单刀幅宽b=50mm，它的回转半径为245mm。
旋耕刀的速度选用=220r/min，弯刀的转速=5.6m/s。在旋耕刀刀轴同一径向上，安装左右弯刀各一把，在旋耕机前进方向上，有效工作距离为100mm。在一根刀轴上，安装的左弯刀数量=2400/100=24，在刀轴两端，因为有支撑板的影响，取=23。

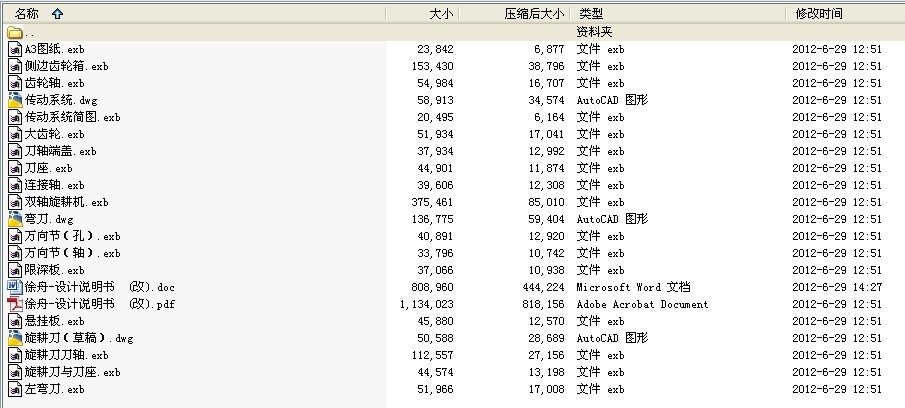

资料预览图片：
