资料简介
毕业设计-济源逢石河特大桥设计,共105页,附cad设计图纸(12张)、任务书、开题报告、设计与验算表格、答辩简要。说明书为pdf格式,可转换为word格式
摘 要
本设计的步骤为:根据设计任务要求,依据现行公路桥梁设计规范,综合考虑桥位的地质、地形条件,经初选后提出了斜拉桥方案、悬索桥、拱桥三个比选桥型。按“实用、经济、安全、美观”的桥梁设计原则,比较三个方案的优缺点。比选后把斜拉桥作为主推荐设计方案,进行了结构细部尺寸拟定、静活载内力计算、钢主梁应力强度、疲劳验算、斜拉桥整体稳定验算、斜拉桥整体强度应力验算、拉索应力及疲劳验算、钢主梁细部结构设计。经分析比较及验算表明该设计计算方法正确,内力分布合理,符合设计任务的要求。
关键词:方案;斜拉桥;拱桥;悬索桥;主推荐设计方案;结构分析;验算。

目录
第一章 概 述 ………1
1.1 设计依据
1.2 技术标准
1.3 地质条件
1.4 本桥采用材料………3
1.5 采用规范
第二章 桥型方案比选…4
2.1 构思宗旨
2.2 比选标准
2.3 比选方案
2.4 方案点评 9
2.5 方案确定
第三章 斜拉桥构造设计 ………10
3.1 总体设计
3.2 主梁设计
3.3 索塔设计 18
3.4 基础设计
3.5 斜拉索设计
3.6 辅助墩设计 ………21
3.7 边跨临时压重设计
3.8 附属设施设计
3.9 桥面铺装设计
第四章 模型建立信息……22
4.1 作用
4.2 计算方法概述 ……23
4.3 模型建立
4.4 模型分块…24
毕业设计(论文)报告纸
4.5 主梁及索塔截面特性 ………26
4.6 初索力计算 ……27
4.7 斜拉桥基频计算……29
第五章 整体静力分析 ……30
5.1 主梁和索塔控制断面内力和应力值
5.2 主梁主要内力图……31
5.3 主塔主要内力图……32
5.4 主梁主要应力图
5.5 斜拉索索力
第六章 施工阶段内力分析37
6.1 施工方法介绍
6.2 倒装施工分析流程
6.3 主要施工阶段图示…38
6.4 施工阶段主梁内力计算图……40
第七章 强度验算 ……43
7.1 钢主梁强度验算
7.2 主塔单元强度验算…59
第八章 拉索强度与疲劳验算及钢主梁疲劳验算………63
8.1 拉索强度与疲劳验算
8.2 钢主梁疲劳验算……53
第九章 斜拉桥主梁稳定性验算……71
9.1 验算原理
9.2 斜拉索修正弹性模量计算……71
9.3 缆索弹簧刚度K 求解74
9.4 主梁面内稳定临界轴力计算…77
9.5 主梁稳定性验算及屈曲安全度计算……74
第十章 斜拉桥变形验算80
10.1 验算规定
10.2 主梁挠度验算
致谢…83
参考文献………84

二、设计原始资料(实验、研究方案)
1、桥型地质、地形图(见附图)
2、设计荷载:公路 I 级
3、桥面净空:2×净 10.75 米(两侧各设 0.5 米护栏)
4、桥下净空:满足泄洪要求
5、气温:最高有效温度 34℃,最低有效温度-10℃
6、冲刷深度:一般冲刷线低于河床 1m,最大冲刷线低于河床 2m
7、其它:地震动峰值加速度 0.2g,设计水位和最低水位见附图

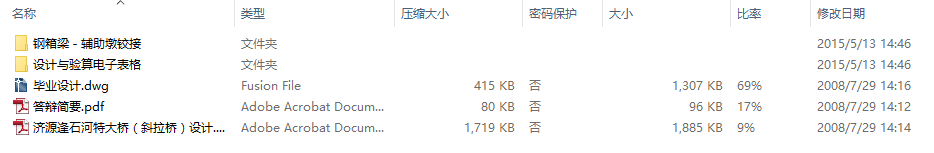

资料文件预览
