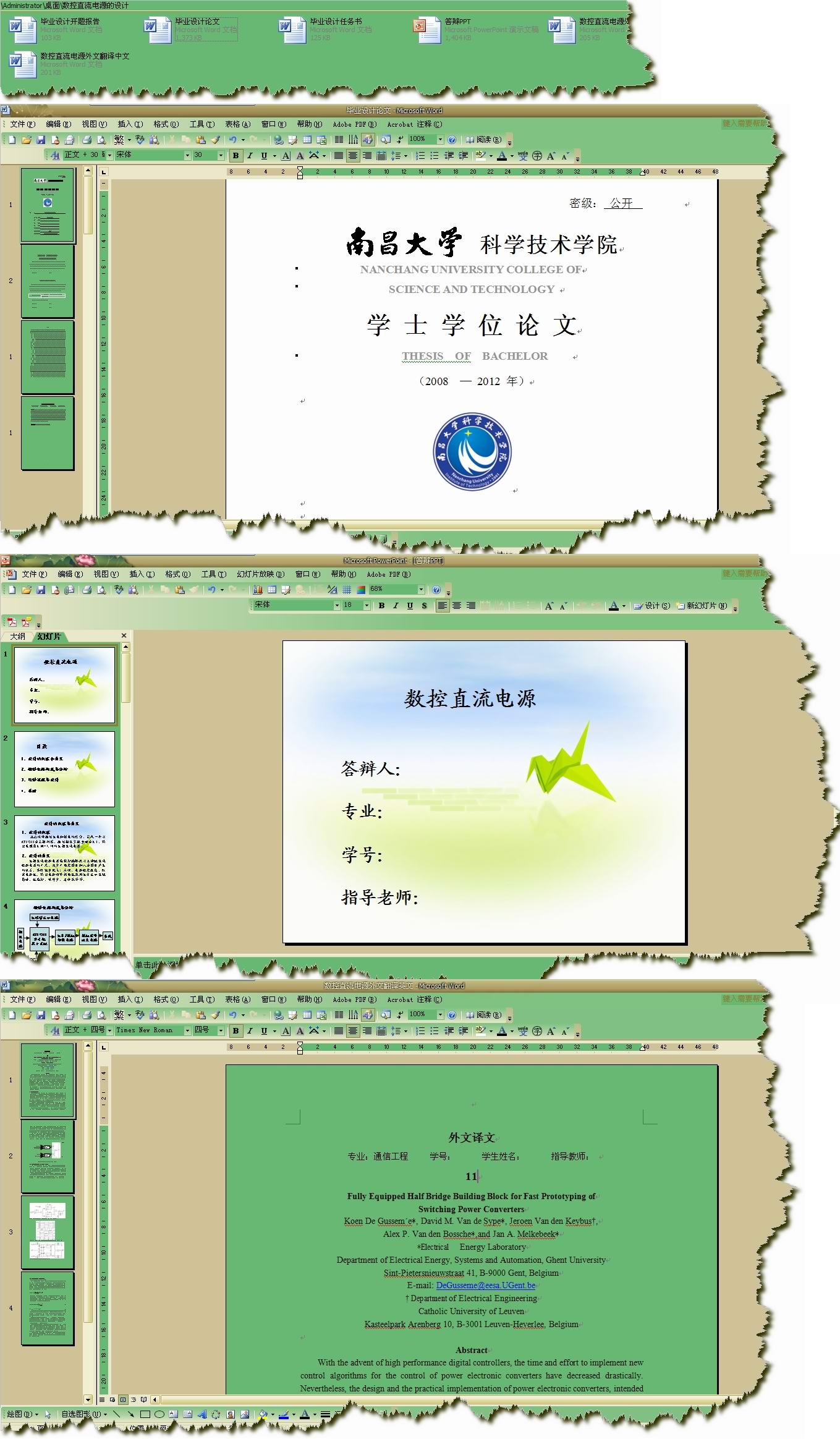

南昌大学本科毕业设计-数控直流电源的设计（标准课题名称），共28页，10383字，附任务书、开题报告、答辩PPT、外文翻译
工作要求：
1、了解数控直流电源的工作原理
2、掌握单片机的基本结构和特性
3、了解各种数控直流电源设计方案的优劣
4、选择一种合适方案来实现数控直流电源的设计
5、按要求完成开题报告和毕业论文
技术要求：
输出电压范围：0.0---9.9v;
输出电压的调整方式：步进，步进数值为0.1v；
纹波电压<10mA且具有稳压功能；
显示方式：两位数码管。
论文要求：
1．独立完成毕业论文任务
2．学会查找有关专业文献（5篇以上），其中至少一篇英文译文（译文额2000字以上）
3．毕业论文需符合要求，既有题目，目录，内容摘要，前言，正文，结论
4．中文摘要要在300汉字左右，并有相应外文摘要250字左右
5．题目字数一般不超过20个
6．论文总字数在6000字以上（不包括摘要和谢辞）
论文内容：
本课题研究一种以单片机为核心的智能化高精度简易直流电压源的设计。该电源采用数字调节、闭环实时监控、输出精度高，特别适用于各种有较高精度要求的场合。
本课题研究方案
1、数据采集模块设计：用AD转换电路完成数据采集功能，做成闭环回路。
2、稳压电路模块设计：影响电压变化的原因主要是输入电压或负载的变化。因此市电经整流、滤波变成直流电送入调整电路，调整电路在单片机的控制下输出稳定的直流电。
3、主控部分设计：单片机系统自动对电源输出电压和电流进行数据采样，并与用户给定数据进行比较，然后根据设置的调整算法控制调整电路，使电源输出电压符合给定值。
4、显示模块设计
5、抗干扰措施
毕业设计图纸内容、张数及要求
数控直流电源硬件电路原理图
数控直流电源硬件电路PCB图
数控直流电源硬件电路仿真图

摘要：本系统以直流电压源为核心，以AT89S51为主控制器，通过键盘来设置直流电源的输出电压。输出电压范围为0—9.9V，输出电流为500mA，步进等级为0.1V，并由2位数码管显示实际输出电压值。本系统由单片机程控输出数字信号，经过D/A转换器输出模拟量，再通过运算放大器控制晶体管输出一个稳定电压。本系统由两部分组成：硬件部分和软件部分。其中硬件部分包括：单片机电路，D/A转换电路，模拟信号放大电路，数码管显示电路，键盘电路，电源电路。软件部分包括：主程序，外部中断服务程序以及各功能实现模块的程序。实验测试结果表明，该系统已达到设计要求，能有效应用于需要高稳定度的小功率恒流源领域。
关键词：单片机，直流电压源，D/A转换，步进

CNC DC Power Supply Design
Abstract：This system to dc voltage source as the core, mainly AT89S51 SCM, through the
Keyboard controller to install dc power supply output voltage, Output voltage range of 0-9.9 V, output current for 500 mA, setting stepping class can reach 0.1V, and by two digital tube show the actual output voltage. This system consists of microcontroller program output digital signal, through D/A converter output analog amplifier, again through the operational amplifier transis- tors output control A stable voltage. The system composed of two parts: hardware components and software components. Among, hardware components include: Microcontroller circuit, D/A conversion circuit, analog signal amplifier circuit, digital tube display circuit, the keyboard circuit, the power supply circuit. Software components include: main program, external interrupt service routines and each program modules. The test results show that the system has to meet the design requirements, and can effectively application in need of high stability of
small power constant- voltage source fields.
Keyword: SCM, DC Voltage Source, D/A Converter, Stepping

目录
摘要 Ⅰ
Abstract Ⅱ
第一章　绪论 1
1.1　数控直流电源的简介 1
1.2　数控直流电源的发展历史 1
1.3　数控直流电源特点 1
1.4　设计内容与论文主要内容 2
1.4.1　设计所包含的内容 2
1.4.2　论文的主要内容 2
第二章　系统电源的设计 3
2.1　直流稳压电源的原理 3
2.2　系统所需电源的原理图 4
第三章　数控直流电源的硬件电路构成 5
3.1　硬件系统原理框图 5
3.2 单片机电路 5
3.2.1　单片机的概述 5
3.2.2　AT89S51单片机引脚描述 6
3.2.3　单片机最小应用系统电路 7
3.3　数字/模拟转换电路 8
3.3.1　DAC0832芯片介绍 8
3.3.2 DAC0832单缓冲连接方式 9
3.4　模拟信号放大电路 10
3.5　数码管显示电路 11
3.5.1 数码管和74HC164芯片介绍 11
3.5.2 基于串行输入/输出的2位数码管显示电路 11
3.6 键盘电路 12
3.7　硬件电路系统设计 13
第四章　数控直流电源的软件设计 14
第五章　数控直流电源的设计总结 16
参考文献 17
致谢 18
附录 19
Ⅰ　Proteus仿真图 20
Ⅱ　源程序 20
Ⅲ　系统整体原理图 23
Ⅳ　PCB布线图 23
