毕业设计-拨叉D的加工工艺规程及夹具设计，说明书共38页，13746字，附设计图纸、工艺卡、工序卡、开题报告、任务书
内容：
1.填写开题报告;2.制定零件的加工工艺过程,填写工艺过程卡;3.设计铣削端面（Ra2.5）的夹具一套,绘制全套夹具图纸,原则上要求用计算机绘图;4.编写设计说明书一份,按照毕业论文的格式写,要求打印文稿。
要求：
1.中批生产；
2.尽量选用通用夹具。
1．填写开题报告
2.机械加工工艺过程卡（A4标准格式）
3.零件工作图（1张）

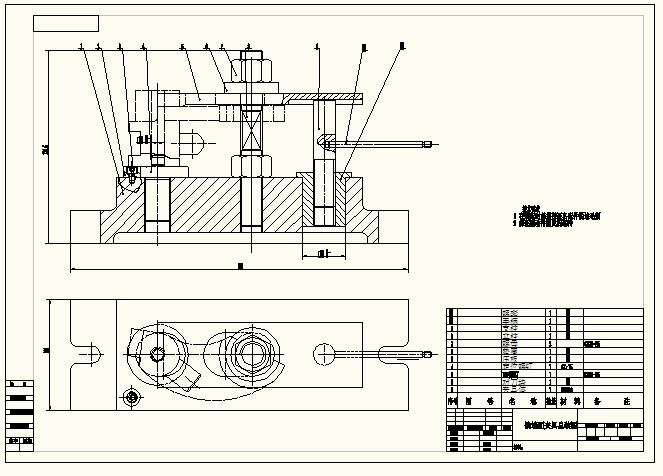

夹具装配图（1张）
夹具零件图（3张）
4.设计说明书（A4标准格式）

摘要
此次设计是对拨叉D零件的加工工艺和夹具设计，其零件为铸件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，特别的对于加工大头孔、槽和钻小头孔斜面小孔的工序中，选一面两销的定位方式，并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。
关键词拨叉，加工工艺，专用夹具，设计

目录
摘要I
ABSTRACTⅡ
1绪论1
2拨叉D的分析2
2.1拨叉D的工艺分析2
2.2拨叉的工艺要求2
3工艺规程设计5
3.1加工工艺过程5
3.2确定各表面加工方案5
3.2.1影响加工方法的因素5
3.2.2加工方案的选择6
3.3确定定位基准6
3.2.1粗基准的选择6
3.2.1精基准选择的原则7
3.4工艺路线的拟订7
3.4.1工序的合理组合8
3.4.2工序的集中与分散8
3.4.3加工阶段的划分9
3.4.4加工工艺路线方案的比较10
3.5拨叉D的偏差，加工余量，工序尺寸及毛坯尺寸的确定12
3.5.1毛坯的结构工艺要求12
3.5.2拨叉D的偏差计算12
3.6确定切削用量及基本工时（机动时间）14
3.7时间定额计算及生产安排22
4铣槽夹具设计30
4.1研究原始质料30
4.2定位基准的选择30
4.3切削力及夹紧分析计算30
4.4误差分析与计算32
4.5零、部件的设计与选用33
4.5.1定位销选用33
4.5.2夹紧装置的选用33
4.5.3定向键与对刀装置设计33
5.6夹具设计及操作的简要说明36
结论42
参考文献43
致谢44
