星湘职业技术学院新校区网络解决方案
目 录
1. 建设背景 1
2. 网络拓扑结构 1
3. 校园交换网络解决方案 2
3.1 有线交换网络设计 2
3.1.1 核心层设计 3
3.1.2 汇聚层设计 7
3.1.3 接入层设计 10
3.2 无线交换网络设计 11
3.2.1 无线AP 13
3.2.2 无线控制器 15
3.2.3 POE供电交换机 18
4. 网络出口设计 18
5. 认证计费系统 26
6. 网络管理系统 30
6.1 锐捷网络ITIL运维管理服务 31
6.2 IT监控管理系统 32
6.3 网络资源管理 33

1. 建设背景
星湘职业技术学院设置有汽车工程学院、机械工程系、电气工程系、信息工程系、经济贸易管理系、现代艺术设计系和商贸旅游系等7个院系，开设有汽车运用、数控技术、机械制造与自动化、计算机网络技术培训等38个专业，建有国家级职业技能鉴定所和再就业培训基地。在校学生近15000人，教职员工1200余人。
学院建设发展步入了快车道，到2014年，一座投资8亿元，占地850亩，建筑面积40万平方米的现代化校园将建立于星湘先导区，学院将建立成理念一流，管理一流，专业一流，师资一流，质量一流的省内外有影响力的高职院校。
2. 网络拓扑结构

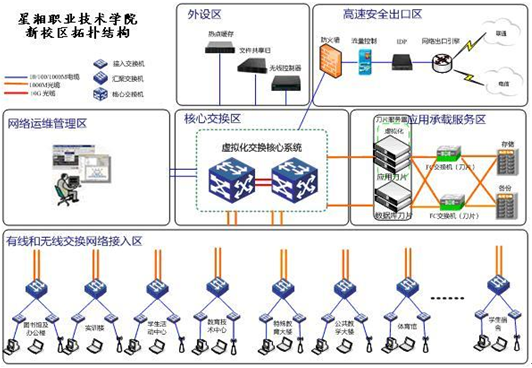

图1 新校区网络拓扑结构
拓扑描述
本次新校区综合网络设计使用功能分区设计。如图分为高速安全出口区、网络运维管理区、核心交换区、应用承载服务区、外设区、有线和无线交换接入区。
高速安全出口区：主要建设有防火墙，流量控制，网络出口引擎三种设备组成，防火墙主要负责网络出口安全功能、流量控制主要负责上网流量分类，管理功能、网络出口引擎主要负载高速路由转发，智能选路功能。
外设区：外设区主要功能是学校附加应用功能，新校区将部署热点缓存，文件共享柜等设备。
核心交换区：核心层负责整个学校网络的数据交换，同时也是整个网络的路由交换中心，。本次设计使用双核心，组建核心虚拟化，形成双核心两两互备，负载均衡的强大功能。确保网络核心无单点故障。以增强整体网络的容错和故障隔离能力。
网络运维管理区：根据校方需求，分别配置认证计费系统和网络管理系统。认证计费是对接入网络的用户进行认证并根据校方不同需求进行计费。网络管理系统是对网络中所有硬件设备进行统一集中管理，配置网络拓扑，简单明了定位故障。
应用承载服务区：根据新校区应用软件的需求，配置3台应用服务器组建虚拟化系统为大小应用分配合理资源，配置2台数据库服务器，配置后端光纤存储网络以及光纤存储用于数据高速存储。同时配置一台备份设备，用于保护重要数据。
有线和无线交换网络接入区：根据每栋楼信息点位的多少配置24口或者48口百兆接入交换机，同时配置千兆汇聚交换机，形成网络交换系统。同时实现全校无线全网覆盖。实现百兆桌面，千兆汇聚，万兆主干。
3. 校园交换网络解决方案
3.1 有线交换网络设计
有线网络交换系统设计的基础是全校信息网络信息点统计数据。本次根据对学校实际信息统计为基础，考虑后续扩容空间，整体规划交换网络为三层架构：核心层，汇聚层，接入层。
...........
