毕业设计-下河桥小区电气设计，共40页，19599字，附cad设计图纸。
摘要：随着社会的发展与进步，以信息技术与建筑技术相结合的智能小区迅速地发展起来。智能小区的发展为人们提供更为便捷、高雅、舒适的居住环境，它不仅包括服务，空间展开，电子基础设施，缆线管理等一般服务，更重要的是以建筑为平台，集结构，服务，管理，电气自动化及通信网络系统之间的最优化组合，向人们提供一个安全,高效,舒适,便利的居住环境。本次电气工程设计以最新智能小区的发展为背景，涉及小区的供配电设计，弱电系统设计，单体楼电气照明设计等几部分内容。小区供配电设计是根据小区规模及建筑分布情况规划变电所的位置、类型，主要包括负荷计算和相关设备的选择；单体建筑电气设计是根据国家有关规范完成一栋多层住宅楼的电气施工图设计，主要包括照明配电，防雷与接地，综合系统布线等内容。
关键词：负荷计算 电气照明设计 弱电系统 供配电设计

目 录
摘要 I
Abstract II
引言 1
1 设计概况 1
1.1 小区概况 1
1.2 设计依据 1
1.3 设计要求 1
1.4 设计成果 2
2 设计计算书 2
2.1 负荷分析 2
2.2 负荷统计计算 2
2.3 无功功率计算及补偿 4
2.3.1 电力电容接线方式 4
2.3.2 无功补偿方式 4
2.3.3 无功补偿容量 5
2.3.4 并联电容器的选择 5
3 变电所位置和形式的选择 6
3.1 概述 6
3.2 小区变配电所的布置及结构方案 6
3.2.1 配电室的结构 6
3.2.2 值班室的结构 7
3.3 变电所位置的确定 8
4 主变压器台数和容量的确定 8
4.1 变压器主变台数的选择 8
4.2 变电所主变压器容量的选择 9
5 变电所主接线方案的选择 9
5.1 变电所主接线方案的评价 9
5.2 变电所主接线方案的确定 10
6 短路电流计算 10
6.1 短路计算的意义和内容 10
6.2 短路电流计算方法 10
6.3 短路计算点的选取 10
7 变压器一次设备的选择与校验 13
7.1 概述 14
7.2 高压一次设备的选择和校验 14
7.3 低压一次设备的选择和校验 15
8 变电所高、低压线路的选择 17
8.1 高压侧线路的选择与校验 17
8.2 低压侧线路的选择与校验 19
9 照明系统从CAD中导出照度计算 21
9.1 光源照度计算 21
9.2 电源进线设计 25
9.3 照明线路的控制与保护 26
10 弱电系统设计 27
10.1 概述 27
10.2 有线电视系统 27
10.3 电话系统 27
10.4 网络布线系统 27
10.5 访客对讲系统 28
11 防雷和接地装置的确定 28
11.1 概述 28
11.2 变电所防雷接地系统设计 28
11.3 单体楼的防雷接地系统设计 29
参考文献 30
致谢 31
附录 32

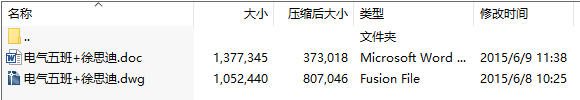

资料预览图片：
