交流伺服与变频技术及应用试卷
一、不定项选择题（每小题2分，共20分）
1. 通用变频器的控制对象是 ………（ ）
A. 交流伺服电机 B. 通用感应电机
C. 直流电机 D. 交流主轴电机
2. 所谓通用变频器的调速范围，一般是指 …（ ）
A. 输出转矩保持不变的范围 B. 输出功率保持不变的范围
C. 额定输出转矩大于某一值的范围 D. 最大输出转矩大于某一值的范围
3. 通用变频器逆变回路最常用的电力电子器件是 ……（ ）
A. 晶闸管 B. IGBT
C. GTR D. MOSFET
4. 型号为FR-A740-3.7K的三菱变频器，以下说法正确的是……（ ）
A. 属于三菱高性能变频器 B. 可以控制37kW电机
C. 输入电源为单相AC200V D. 输入电源为三相AC400V
5. 通用变频器DI/DO信号具有的共同特点是 ……… （ ）
A. 功能可以通过参数定义 B. 连接形式可变
C. 电压可变 D. 电流可变
6. 标准规定，机床交流主回路的导线颜色应为 …… （ ）
A. 红色 B. 黑色 C. 蓝色 D. 黄绿双色
7. 通用变频器用于数控机床主轴控制时应选择的操作模式为…（ ）
A. 外部操作 B. PU操作 C. 网络操作 D. 程序运行
8. 变频器用于数控机床主轴控制时应选择的AI信号为（ ）
A. 0~5V模拟电压 B. 0~10V模拟电压
C. 4~20mA模拟电流 D. 0~20mA模拟电流
9. 机床调试时发现实际主轴均低于S指令规定的值，可以采取的措施为…（ ）
A. 降低变频器增益 B. 提高变频器增益
C. 减小变频器偏移 D. 增加变频器偏移
10. 以下对变频器低频转矩提升功能理解正确的是 ……（ ）
A. 功率越大，转矩提升应越大 B. 功率越大，转矩提升应越小
C. 转矩提升只能用于矢量控制 D. 转矩提升只能用于V/f控制

二、简答题（每小题15分，共30分）
1. 简述交流伺服驱动、交流主轴驱动和变频调速系统的特性区别。

2. 简述通用变频器调速系统低频转矩下降的原因和解决方法。

三、计算题（每小题15分，共30分）
1. 某变频器的频率响应为50Hz，额定输入电压为3~AC400V，问：
（1）该变频器的速度响应为多大？
（2）变频器的直流母线电压是多少？

2. 三菱变频器的DI输入内部驱动电压为DC24V、输入限流电阻为4.7k、输入OFF电流为3.5mA，问：
（1）常用汇点输入连接时，其DI输入电流为多大？
（2）输入触点的最大接触电阻为多少？

四、综合题（共20分）
1. 假设某数控车床主轴常用FR-A540-3.7K变频器、AC380V/1440r/min感应电机、V/f控制，CNC的正反转输出为继电器KA10、KA11的常开触点，要求在变频器报警时能断开主回路、并使变频器停止，完成以下任务：
（1） 画出变频器电路简图（包括主回路、DI/DO电路、AI电路）；
（2） 计算与选择输入断路器和主接触器；
（3） 设定变频器与操作模式、运行方式相关参数；
（4） 设定相关电机参数。

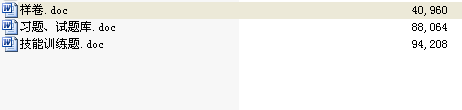

资料预览图片：
