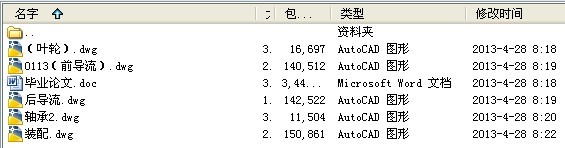

毕业设计-气体涡轮流量计的设计与制造，共42页，21439字，附设计图纸
目 录
1绪 论 1
1.1 引言 1
1.2 涡轮流量计的特点 1
1.3气体涡轮流量计的应用场合 3
1.4 发展前景 6
2涡轮流量计的工作及结构原理 7
2.1 TWLQ型气体涡轮流量计的工作原理 7
2.2气体涡轮流量计的结构原理 8
2.2.1 涡轮流量计的结构原理 8
2.2.2 涡轮流量传感器的结构 9
3气体涡轮流量计叶轮的改进 21
3.1叶轮的叶型对加工的影响 21
3.2叶轮叶型结构参数的确定 22
4 导流器与传感器的改进 26
4.1导流器的改进 26
4.2传感器的改进 29
4.2.1 传感器的分类 29
4.2.2流体密度对传感器的影响 30
5 TWLQ气体涡轮流量计中轴与轴承的改进 34
5.1 涡轮轴的改进 34
5.2 TWLQ气体涡轮流量计中轴承的结构改进 35
6气体涡轮流量计的安装使用和维护 38
6.1流量计的安装 38
6.1.1传感器的安装 38
6.1.2连接管道的安装 39
6.2选用 40
6.2.1传感器的选用 40
6.2.2流量指示积算仪 41
6.3使用注意事项 41
6.4维护和故障处理 42
结 论 44
参考文献 45
附录1：中英文翻译 46
致 谢 65

1绪 论
1.1 引言
数千年前，人们为适应农业灌溉和水利的需要，就已开始关注着流量测量问题，古埃及出现了堰的雏形，而我国都江堰在那时也已经知道利用宝瓶口岩壁上所刻的“水则”，来观察水位，以进行控制[1]。
到19世纪中叶，从节流式流量计开始，逐渐建立了近代流量计的理论基础。现代各类流量仪表也相继出现，如商用的水表，煤气表和文丘里管差压式流量计等。20世纪20-30年代，又出现了孔板和喷嘴差压式流量计，浮子流量计，融及时流量计以及宗法和稀释法等流量测量方法。20世纪50年代以后，随着电子技术,材料和加工技术的飞跃发展，以流程工业为先导的各工业部门和公用事业大量使用流量仪表，促使各种使用新颖的流量仪表相继问世和发展，如涡轮式，电磁式，超生式和涡街式流量计等。当代应用的流量仪表的主要品种，很多是这一阶段开发的。20世纪70年代后期又出现了科里奥利质量流量计。
1.2 涡轮流量计的特点
流量计是一种速度式流量仪表。它是以动量守恒原理为基础的，流体冲击涡轮叶片，使涡轮旋转，涡轮的旋转速度随流量而变化，最后从涡轮的转数求出流量值。在二次仪表进行计数和显示，可反映出瞬时流量和累积流量（或称总量），也可以转换成标准信号进行远传。通常将涡轮流量计的感知流体留宿的涡轮及组合（包括前后导流架，轴承，客体即前置放大器）统称为涡轮流量传感器，而将涡轮转速检出后的信号处理，转换部分称为二次仪表或显示仪表。
涡轮流量计之所以能够广泛地应用于石油工业领域。是因为涡轮流量计比其他形式的流量计，如容积式流量计有更突出的优点，如涡轮流量计具有流量范围宽、结构紧凑、简单、使用寿命长等优点，更重要的是，涡轮流量计能够经受严重的脉动而引起的超出流量上限的流量，以及流量计不会因为液体中所夹带的固体物从而导致管路系统的阻塞，一般小颗粒物质经过流量计时也不会引起损坏。但是，容积式流量计就不能容忍液体中夹带固体颗粒，这不仅会使流量计发生故障，更严重的是，一旦流量计卡死不转，将导致液体的阻塞而引起系统过压的现象，因此我们相信，涡轮流量计将会在石油工业领域，以及其他领域得到越来越广泛的应用，到如今占据全球领先位置。我国开展内近代流量测量技术方面的工作比较晚，20世纪60年代才开始有了国产流量计，发展到现在已经形成了一个相当规模从事流量测量技术和仪表研究开发和生产的产业，以逐步跻身世界领先水平。
......
